Provedení kuličkových rolen |
Kuličkové rolny s masivním ocelovým pouzdrem |
Kuličkové rolny s masivním a pozinkovaným ocelovým pouzdrem jsou speciálně navrženy pro těžké úkoly a zůstávají funkční i při vysokém rázovém zatížení a v extrémních podmínkách. Kuličkové rolny norelem s masivním ocelovým pouzdrem jsou použitelné pro vysoká zatížení až 15.000 N a lze je transportovat. |
Kuličkové rolny mini |

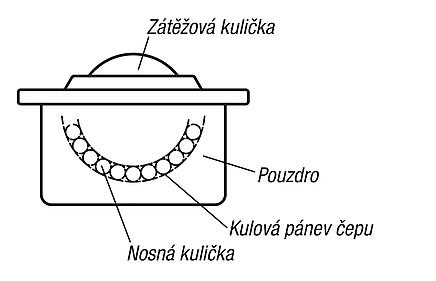

Společnost norelem nabízí další variantu provedení kuličkové rolny mini. Tato speciální konstrukce se používá hlavně v měřicích přístrojích, při dopravě materiálu v čistých prostorách a v miniaturních mechanizmech. Kuličkové rolny se skládají z pouzdra s integrovanou ložiskovou pánví, z krytu, zátěžové kuličky a několika nosných kuliček. Kuličkové rolny mini jsou k dostání v ocelovém a nerezovém provedení v internetovém obchodě norelem. |
Kuličkové rolny s pouzdrem z ocelového plechu |
norelem kuličkové rolny, které jsou vybaveny pouzdrem z ocelového plechu, jsou vybavena plstěným těsněním. Tato filcová těsnění zajišťují snížení vnikání nečistot. U pouzder si můžete podle potřeby vybrat mezi pozinkovanou a nerezovou ocelí. |
Dráha pružiny |
Zátěžová koule nabízí zákazníkovi dodatečnou volbu. Vedle oceli a nerezové oceli se může rozhodnout pro zátěžovou kouli z polyamidu. Kuličkové rolny se zátěžovými koulemi z polyamidu (plastové zátěžové koule) jsou vhodné zejména pro přepravu citlivých materiálů, jako jsou sklo nebo leštěné hliníkové a ocelové plechy. |
Kuličkové rolny pro venkovní oblasti |
Kuličková ložiska z plné oceli jsou koncipována pro dlouhou životnost při rázovém zatížení. Všechny jednotky se dodávají s pouzdrem z plné oceli a kaleným povrchem. Díky mnoha samočisticím otvorům mají kuličkové rolny velmi vysoký stupeň samočištění. Proto jsou obzvlášť vhodné k použití ve venkovních zařízeních. |
Kuličkové rolny se závitovým čepem |
Kuličkové rolny mají velkou opěrnou oblast. Na základě upevnění ve vrtacím otvoru má velkou stabilitu a vysokou nosnost. Tvarované stírací těsnění nosné kuličky je umístěno vně. |
Kuličkové rolny s upevňovacím prvkem /upevňovacím otvorem |
Kuličkové rolny s upevňovacím prvkem resp. upevňovacím otvorem (bez pouzdra) lze snadno z funkční strany montovat a demontovat. Upevnění kuličkových rolen s upevňovacím prvkem probíhá s pružnými příchytkami. Tyto připouštějí velké tolerence v upevňovacím otvoru. |
Kuličkové rolny s pružinovými prvky |
Kuličkové rolny s pružinovými prvky které umožňují rovnoměrné rozložení zátěže při přepravě zboží s nerovnými plochymi. Při použití u strojů, jako jsou krájecí lisy, ohraňovací lisy atp., odpruží prvek po ukončení operace opět ven a obrobek může být odvalen. |
Toleranční kroužky |
Použití tolerančních kroužků umožňuje vytvořit mezi spojovanými díly velké toleranční pole. Kuličkové rolny lze namontovat rychle a nenákladně. |
Pokyny pro montáž a technické údaje |
Pokyny pro montáž a technické údaje lze také vyhledat v datovém listu k našim kuličkovým válečkům norelem (95000). |
Stanovení zatížení kuličkových rolen |
| Ke zjištění zatížení pro kuličkovou rolnu se vydělí hmotnost přepravovaného materiálu číslem 3. Při dobrém sladění roviny zátěžových kuliček lze, podle vlastností dopravovaného materiálu, počítat i s počtem nosných kuličkových rolen. |
Uspořádání kuličkových rolen |
| Uspořádání kuličkových rolen se řídí podle základové plochy přepravovaného materiálu. U materiálu s jednotnou, hladkou základovou plochou, jako jsou např. dna beden, se rozteč mezi kulovými kladkami vypočítá jednoduše z nejmenší délky hrany dělené 2,5. |
Přepravní rychlost a nosnost |
| Doporučená přepravní rychlost činí 1 m/s. U polyamidových zátěžových kuliček 0,25 m/s. Uvedené nosnosti platí pro všechny montážní polohy a vztahují se na 106 otáček zátěžové kuličky. Při delším používání při rychlostech vyšších než 1 m/s je třeba, zejména u kuliček o Ø 60 až 90, v závislosti na zatížení, počítat se zvýšením teploty a snížením životnosti. |
Výpočet životnosti |
L =(C/F)³ x 10⁶ otáčky
L = životnost
C = nosnost (N)
F = zatížení (N)
|
Pozor: Používejte vysokoteplotní mazivo (viz datový list kuličkových rolen)(95000). |
Teplotní odolnost |
| Teplotní odolnost činí u kuličkových rolen s plstěným těsněním 100 °C trvalé teploty. U teplot nad 100 °C lze použít nepozinkované kuličkové rolny s ocelovým zátěžovým válečkem bez plstěného těsnění. Respektujte sníženou nosnost! Nosnost vynásobte teplotním faktorem (tabulka). |
Stanovení zatížení kuličkových rolen u kuličkových rolen s pružinovými prvky |
| U těchto provedení jsou pro volbu velikosti rozhodující hodnoty uvedené v rubrice „Předpínací síla“. Hmotnost přepravovaného materiálu se zde dělí počtem nosných kuličkových rolen. |
