22281-58Napínáky řetězu, velikost 1 se zakřiveným profilem |
zpět |
|
|
PopisMateriál:Vnější těleso a C-profil, z oceli.
Vnitřní pouzdro, z plastu.
Řetězový kluzák z ultravysokomolekulárního polyethylenu PE-UHMW.
Pružiny z nerezové oceli.Provedení: Vnější kryt a C-profil jsou pozinkované a lakované černé barvou.Upozornění:Napínák řetězu připravený k instalaci pro tichý chod válečkových řetězů s nízkým opotřebením podle normy ISO 606. Robustní pouzdro z nerezové oceli nabízí dlouhou životnost, spolehlivý provoz a odolnost proti korozi.
Lze dodat ve dvou verzích síly pružiny a ve dvou provedeních:
Provedení s lehkou silou pružiny: 174 - 32 N.
Provedení se zvýšenou silou pružiny: 396 - 60 N.
Tvar A: krátké pouzdro.
Tvar B: dlouhé pouzdro.
Pro střídavý směr chodu doporučujeme napínák řetězu s dlouhým pouzdrem. Dodáváme je pouze se zesílenou sílou pružiny.
Jednoduchá kontrola opotřebení díky tříbarevnému indikátoru opotřebení
zelená: ok
žlutá: ještě ok
červená: nedostatečný zdvih pružiny. Napínák řetězu se musí seřídit. Řetěz je nutné vyměnit, pokud rozsah všech možností nastavení již nezaručuje dostatečné nastavení.Teplotní rozsah:-20 °C až +60 °C (krátkodobě až +80 °C).Montáž:Ideální je montáž přímo za hnací kolo, aby se minimalizovala délka napínané odlehčené větve řemenu. Aby se minimalizovalo opotřebení, mělo by se dotýkat několik článků řetězu.
Napínák řetězu, velikost 1 se dodává v uzamčeném stavu. Pružiny upínacího jádra na aretačních šroubech se uvolní až po montáži. Za tímto účelem povolte prostřední ze tří zajišťovacích šroubů přibližně o čtyři otáčky. Druhá a třetí pružina se uvolní pouze v případě potřeby.Příslušenství:Upevňovací úhelník 22281-90. StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |

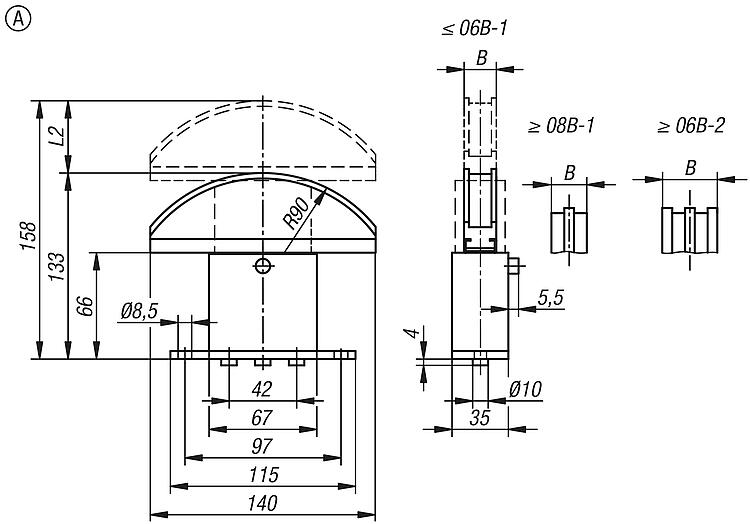

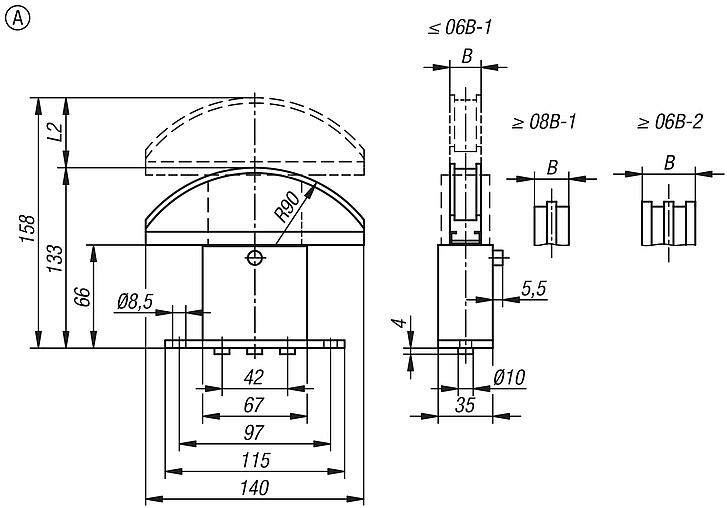

Napínáky řetězu, velikost 1 se zakřiveným profilem, tvar A |
více informací |
| Objednací číslo | Provedení | Typ provedení | Provedení 1 | B
| Velikost | ISO-č. | Upínací síla
1 pružina uvolněna
(N)
| Upínací síla
2 pružiny uvolněné
(N)
| Upínací síla
3 pružiny uvolněné
(N)
| Upínací
dráha
L2 | Dělení stupnice palcích | Vhodný
upevňovací úhelník
| CAD | Přís. | Cena | Objednat |
|---|
| 22281-58-10611 | A | krátké pouzdro | malá síla pružiny | 20 | 1 | 06 B-1 | 58-32 | 116-64 | 174-96 | 40 | 3/8X7/32 | 22281-90-10167 |  | | 164,96 € | | | 22281-58-10811 | A | krátké pouzdro | malá síla pružiny | 20 | 1 | 08 B-1 | 58-32 | 116-64 | 174-96 | 40 | 1/2X5/16 | 22281-90-10167 | | | 154,65 € | | | 22281-58-11011 | A | krátké pouzdro | malá síla pružiny | 20 | 1 | 10 B-1 | 58-32 | 116-64 | 174-96 | 40 | 5/8X3/8 | 22281-90-10167 | | | 164,96 € | | | 22281-58-11211 | A | krátké pouzdro | malá síla pružiny | 20 | 1 | 12 B-1 | 58-32 | 116-64 | 174-96 | 40 | 3/4X7/16 | 22281-90-10167 | | | 165,67 € | | | 22281-58-11611 | A | krátké pouzdro | malá síla pružiny | 20 | 1 | 16 B-1 | 58-32 | 116-64 | 174-96 | 40 | 1X17mm | 22281-90-10167 | | | 187,16 € | | | 22281-58-12011 | A | krátké pouzdro | malá síla pružiny | 20 | 1 | 20 B-1 | 58-32 | 116-64 | 174-96 | 40 | 1 1/4X3/4 | 22281-90-10167 | | | 206,00 € | | | 22281-58-10621 | A | krátké pouzdro | malá síla pružiny | 20 | 1 | 06 B-2 | 58-32 | 116-64 | 174-96 | 40 | 3/8X7/32 | 22281-90-10167 | | | 211,46 € | | | 22281-58-10821 | A | krátké pouzdro | malá síla pružiny | 20 | 1 | 08 B-2 | 58-32 | 116-64 | 174-96 | 40 | 1/2X5/16 | 22281-90-10167 | | | 215,42 € | | | 22281-58-11021 | A | krátké pouzdro | malá síla pružiny | 25 | 1 | 10 B-2 | 58-32 | 116-64 | 174-96 | 40 | 5/8X3/8 | 22281-90-10167 | | | 219,19 € | | | 22281-58-11221 | A | krátké pouzdro | malá síla pružiny | 30 | 1 | 12 B-2 | 58-32 | 116-64 | 174-96 | 40 | 3/4X7/16 | 22281-90-10167 | | | 227,40 € | | | 22281-58-11621 | A | krátké pouzdro | malá síla pružiny | 45 | 1 | 16 B-2 | 58-32 | 116-64 | 174-96 | 40 | 1X17mm | 22281-90-10167 | | | 240,11 € | | | 22281-58-10631 | A | krátké pouzdro | malá síla pružiny | 25 | 1 | 06 B-3 | 58-32 | 116-64 | 174-96 | 40 | 3/8X7/32 | 22281-90-10167 | | | 222,81 € | | | 22281-58-10831 | A | krátké pouzdro | malá síla pružiny | 30 | 1 | 08 B-3 | 58-32 | 116-64 | 174-96 | 40 | 1/2X5/16 | 22281-90-10167 | | | 226,29 € | | | 22281-58-11031 | A | krátké pouzdro | malá síla pružiny | 40 | 1 | 10 B-3 | 58-32 | 116-64 | 174-96 | 40 | 5/8X3/8 | 22281-90-10167 | | | 227,40 € | | | 22281-58-11231 | A | krátké pouzdro | malá síla pružiny | 45 | 1 | 12 B-3 | 58-32 | 116-64 | 174-96 | 40 | 3/4X7/16 | 22281-90-10167 | | | 258,95 € | | | 22281-58-10612 | A | krátké pouzdro | zvětšená síla pružiny | 20 | 1 | 06 B-1 | 132-60 | 264-120 | 396-180 | 40 | 3/8X7/32 | 22281-90-10167 | | | 164,96 € | | | 22281-58-10812 | A | krátké pouzdro | zvětšená síla pružiny | 20 | 1 | 08 B-1 | 132-60 | 264-120 | 396-180 | 40 | 1/2X5/16 | 22281-90-10167 | | | 154,65 € | | | 22281-58-11012 | A | krátké pouzdro | zvětšená síla pružiny | 20 | 1 | 10 B-1 | 132-60 | 264-120 | 396-180 | 40 | 5/8X3/8 | 22281-90-10167 | | | 154,65 € | | | 22281-58-11212 | A | krátké pouzdro | zvětšená síla pružiny | 20 | 1 | 12 B-1 | 132-60 | 264-120 | 396-180 | 40 | 3/4X7/16 | 22281-90-10167 | | | 165,67 € | | | 22281-58-11612 | A | krátké pouzdro | zvětšená síla pružiny | 20 | 1 | 16 B-1 | 132-60 | 264-120 | 396-180 | 40 | 1X17mm | 22281-90-10167 | | | 187,16 € | | | 22281-58-12012 | A | krátké pouzdro | zvětšená síla pružiny | 20 | 1 | 20 B-1 | 132-60 | 264-120 | 396-180 | 40 | 1 1/4X3/4 | 22281-90-10167 | | | 206,00 € | | | 22281-58-10622 | A | krátké pouzdro | zvětšená síla pružiny | 20 | 1 | 06 B-2 | 132-60 | 264-120 | 396-180 | 40 | 3/8X7/32 | 22281-90-10167 | | | 211,46 € | | | 22281-58-10822 | A | krátké pouzdro | zvětšená síla pružiny | 20 | 1 | 08 B-2 | 132-60 | 264-120 | 396-180 | 40 | 1/2X5/16 | 22281-90-10167 | | | 215,42 € | | | 22281-58-11022 | A | krátké pouzdro | zvětšená síla pružiny | 25 | 1 | 10 B-2 | 132-60 | 264-120 | 396-180 | 40 | 5/8X3/8 | 22281-90-10167 | | | 219,19 € | | | 22281-58-11222 | A | krátké pouzdro | zvětšená síla pružiny | 30 | 1 | 12 B-2 | 132-60 | 264-120 | 396-180 | 40 | 3/4X7/16 | 22281-90-10167 | | | 213,19 € | | | 22281-58-11622 | A | krátké pouzdro | zvětšená síla pružiny | 45 | 1 | 16 B-2 | 132-60 | 264-120 | 396-180 | 40 | 1X17mm | 22281-90-10167 | | | 240,11 € | | | 22281-58-10632 | A | krátké pouzdro | zvětšená síla pružiny | 25 | 1 | 06 B-3 | 132-60 | 264-120 | 396-180 | 40 | 3/8X7/32 | 22281-90-10167 | | | 222,81 € | | | 22281-58-10832 | A | krátké pouzdro | zvětšená síla pružiny | 30 | 1 | 08 B-3 | 132-60 | 264-120 | 396-180 | 40 | 1/2X5/16 | 22281-90-10167 | | | 226,29 € | | | 22281-58-11032 | A | krátké pouzdro | zvětšená síla pružiny | 40 | 1 | 10 B-3 | 132-60 | 264-120 | 396-180 | 40 | 5/8X3/8 | 22281-90-10167 | | | 225,55 € | | | 22281-58-11232 | A | krátké pouzdro | zvětšená síla pružiny | 45 | 1 | 12 B-3 | 132-60 | 264-120 | 396-180 | 40 | 3/4X7/16 | 22281-90-10167 | | | 258,95 € | |
|

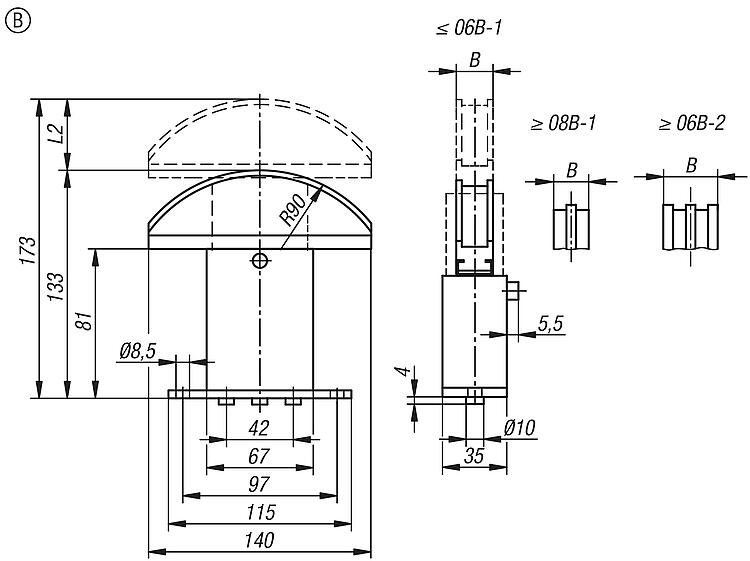

Napínáky řetězu, velikost 1 se zakřiveným profilem, tvar B |
více informací |
| Objednací číslo | Provedení | Typ provedení | Provedení 1 | B
| Velikost | ISO-č. | Upínací síla
1 pružina uvolněna
(N)
| Upínací síla
2 pružiny uvolněné
(N)
| Upínací síla
3 pružiny uvolněné
(N)
| Upínací
dráha
L2 | Dělení stupnice palcích | Vhodný
upevňovací úhelník
| CAD | Přís. | Cena | Objednat |
|---|
| 22281-58-20612 | B | dlouhé pouzdro | zvětšená síla pružiny | 20 | 1 | 06 B-1 | 132-60 | 264-120 | 396-180 | 40 | 3/8X7/32 | 22281-90-10167 | | | 180,57 € | | | 22281-58-20812 | B | dlouhé pouzdro | zvětšená síla pružiny | 20 | 1 | 08 B-1 | 132-60 | 264-120 | 396-180 | 40 | 1/2X5/16 | 22281-90-10167 | | | 180,57 € | | | 22281-58-21012 | B | dlouhé pouzdro | zvětšená síla pružiny | 20 | 1 | 10 B-1 | 132-60 | 264-120 | 396-180 | 40 | 5/8X3/8 | 22281-90-10167 | | | 180,57 € | | | 22281-58-21212 | B | dlouhé pouzdro | zvětšená síla pružiny | 20 | 1 | 12 B-1 | 132-60 | 264-120 | 396-180 | 40 | 3/4X7/16 | 22281-90-10167 | | | 192,23 € | | | 22281-58-21612 | B | dlouhé pouzdro | zvětšená síla pružiny | 20 | 1 | 16 B-1 | 132-60 | 264-120 | 396-180 | 40 | 1X17mm | 22281-90-10167 | | | 215,42 € | | | 22281-58-22012 | B | dlouhé pouzdro | zvětšená síla pružiny | 20 | 1 | 20 B-1 | 132-60 | 264-120 | 396-180 | 40 | 1 1/4X3/4 | 22281-90-10167 | | | 222,01 € | | | 22281-58-20622 | B | dlouhé pouzdro | zvětšená síla pružiny | 20 | 1 | 06 B-2 | 132-60 | 264-120 | 396-180 | 40 | 3/8X7/32 | 22281-90-10167 | | | 226,92 € | | | 22281-58-20822 | B | dlouhé pouzdro | zvětšená síla pružiny | 20 | 1 | 08 B-2 | 132-60 | 264-120 | 396-180 | 40 | 1/2X5/16 | 22281-90-10167 | | | 230,78 € | | | 22281-58-21022 | B | dlouhé pouzdro | zvětšená síla pružiny | 25 | 1 | 10 B-2 | 132-60 | 264-120 | 396-180 | 40 | 5/8X3/8 | 22281-90-10167 | | | 234,80 € | | | 22281-58-21222 | B | dlouhé pouzdro | zvětšená síla pružiny | 30 | 1 | 12 B-2 | 132-60 | 264-120 | 396-180 | 40 | 3/4X7/16 | 22281-90-10167 | | | 243,33 € | | | 22281-58-21622 | B | dlouhé pouzdro | zvětšená síla pružiny | 45 | 1 | 16 B-2 | 132-60 | 264-120 | 396-180 | 40 | 1X17mm | 22281-90-10167 | | | 255,00 € | | | 22281-58-20632 | B | dlouhé pouzdro | zvětšená síla pružiny | 25 | 1 | 06 B-3 | 132-60 | 264-120 | 396-180 | 40 | 3/8X7/32 | 22281-90-10167 | | | 238,35 € | | | 22281-58-20832 | B | dlouhé pouzdro | zvětšená síla pružiny | 30 | 1 | 08 B-3 | 132-60 | 264-120 | 396-180 | 40 | 1/2X5/16 | 22281-90-10167 | | | 241,97 € | | | 22281-58-21032 | B | dlouhé pouzdro | zvětšená síla pružiny | 40 | 1 | 10 B-3 | 132-60 | 264-120 | 396-180 | 40 | 5/8X3/8 | 22281-90-10167 | | | 243,33 € | | | 22281-58-21232 | B | dlouhé pouzdro | zvětšená síla pružiny | 45 | 1 | 12 B-3 | 132-60 | 264-120 | 396-180 | 40 | 3/4X7/16 | 22281-90-10167 | | | 274,56 € | |
|
|
