22201Spojovací články dvojité DIN ISO 606 |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Ocel.Upozornění:Spojovací články pro válečkové řetězy dvojité podle DIN ISO 606.

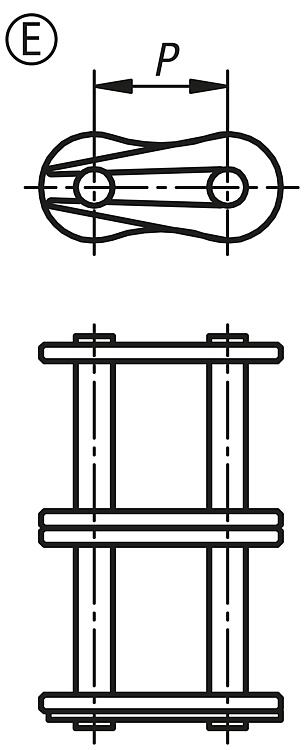

U provedení E musí být závěrné pero uzavřeným koncem namontováno tak, aby bylo orientované ve směru chodu.

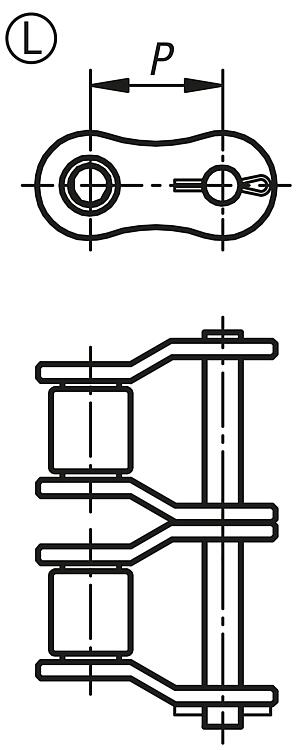

Při lichém počtu článků jsou nutné zalomené články, aby bylo možné řetěz uzavřít. Při použití zalomených článků se snižuje výkon a nosnost o 20 %.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

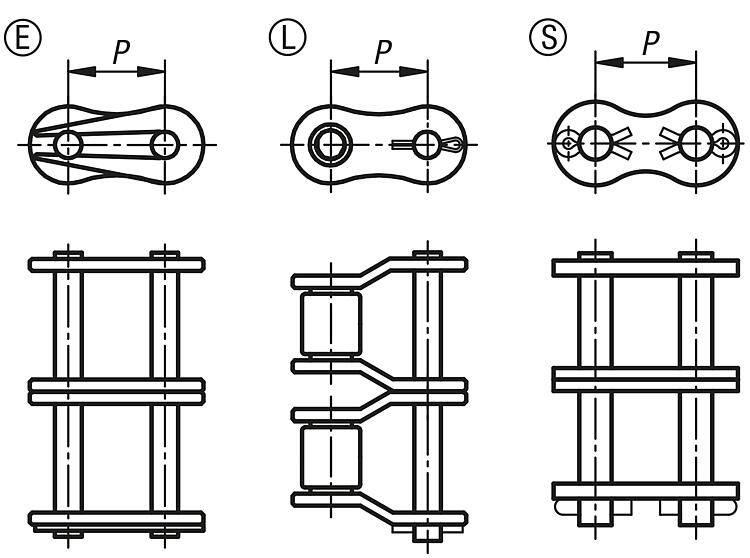

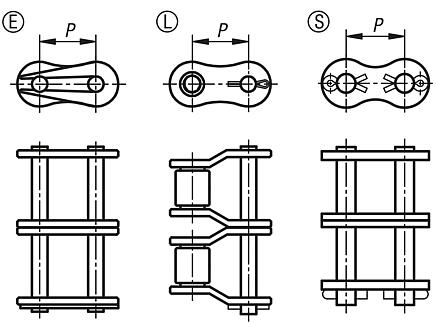

Výkresy (celkový přehled) |
Objednací číslo
| Č. ISO | P | Vhodné pro
řetěz | CAD | Přís. | Cena | Objednat |
|---|
| 22201-30800030 | 05 B-2 | 8 | 8,0 x 3,0mm |  | | 1,91 € | | | 22201-30380732 | 06 B-2 | 9,525 | 3/8 x 7/32 | | | 1,61 € | | | 22201-30120516 | 08 B-2 | 12,7 | 1/2 x 5/16 | | | 1,62 € | | | 22201-30580308 | 10 B-2 | 15,875 | 5/8 x 3/8 | | | 2,39 € | | | 22201-30340716 | 12 B-2 | 19,05 | 3/4 x 7/16 | | | 2,67 € | | | 22201-31001702 | 16 B-2 | 25,4 | 1 x 17,02 mm | | | 4,39 € | |
|
Objednací číslo
| Č. ISO | P | Vhodné pro
řetěz | CAD | Přís. | Cena | Objednat |
|---|
| 22201-40800030 | 05 B-2 | 8 | 8,0 x 3,0mm | | | 4,27 € | | | 22201-40380732 | 06 B-2 | 9,525 | 3/8 x 7/32 | | | 3,22 € | | | 22201-40120516 | 08 B-2 | 12,7 | 1/2 x 5/16 | | | 3,78 € | | | 22201-40580308 | 10 B-2 | 15,875 | 5/8 x 3/8 | | | 4,76 € | | | 22201-40340716 | 12 B-2 | 19,05 | 3/4 x 7/16 | | | 4,27 € | | | 22201-41001702 | 16 B-2 | 25,4 | 1 x 17,02 mm | | | 9,15 € | | | 22201-41140340 | 20 B-2 | 31,75 | 1 1/4 x 3/4 | | | 25,06 € | | | 22201-41121000 | 24 B-2 | 38,1 | 1 1/2 x 1 | | | 36,86 € | |
|
Objednací číslo
| Č. ISO | P | Vhodné pro
řetěz | CAD | Přís. | Cena | Objednat |
|---|
| 22201-51140340 | 20 B-2 | 31,75 | 1 1/4 x 3/4 | | | 12,54 € | | | 22201-51121000 | 24 B-2 | 38,1 | 1 1/2 x 1 | | | 18,42 € | |
|
|
