22202Spojovací články, trojité DIN ISO 606 |
zpět |
|
|
PopisMateriál:Ocel.Upozornění:Spojovací články pro válečkové řetězy trojité podle DIN ISO 606.

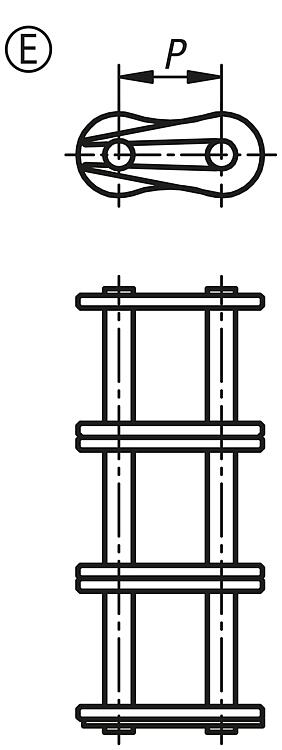

U provedení E musí být závěrné pero uzavřeným koncem namontováno tak, aby bylo orientované ve směru chodu.
Při lichém počtu článků jsou nutné zalomené články, aby bylo možné řetěz uzavřít. Při použití zalomených článků se snižuje výkon a nosnost o 20 %.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

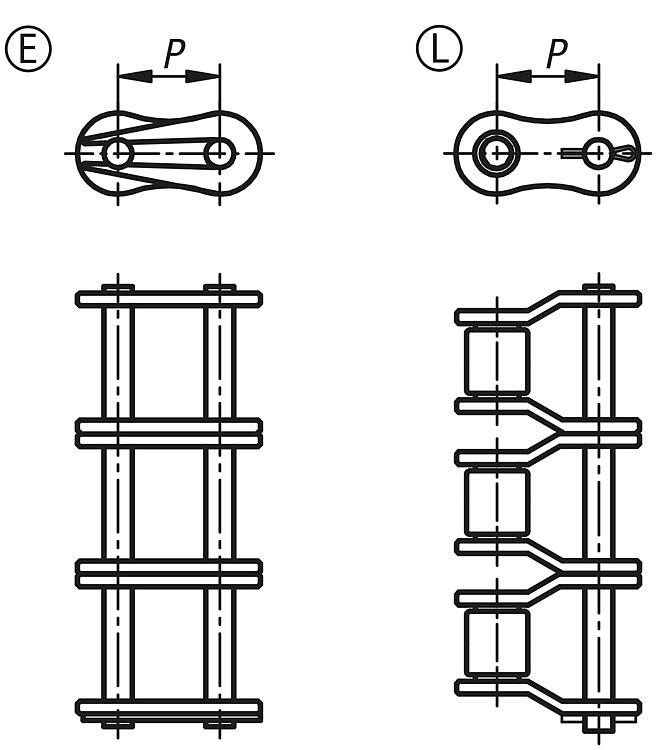

Výkresy (celkový přehled) |
Objednací číslo
| Typ provedení | ISO-č. | P | Vhodné pro
řetěz | CAD | Přís. | Cena | Objednat |
|---|
| 22202-30380732 | nástrčný článek se pružinový zámek | 06 B-3 | 9,525 | 3/8 x 7/32 |  | | 2,53 € | | | 22202-30120516 | nástrčný článek se pružinový zámek | 08 B-3 | 12,7 | 1/2 x 5/16 | | | 3,22 € | | | 22202-30580308 | nástrčný článek se pružinový zámek | 10 B-3 | 15,875 | 5/8 x 3/8 | | | 3,59 € | | | 22202-30340716 | nástrčný článek se pružinový zámek | 12 B-3 | 19,05 | 3/4 x 7/16 | | | 3,75 € | | | 22202-31001702 | nástrčný článek se pružinový zámek | 16 B-3 | 25,4 | 1 x 17,02 mm | | | 6,42 € | |
|
Objednací číslo
| Typ provedení | ISO-č. | P | Vhodné pro
řetěz | CAD | Přís. | Cena | Objednat |
|---|

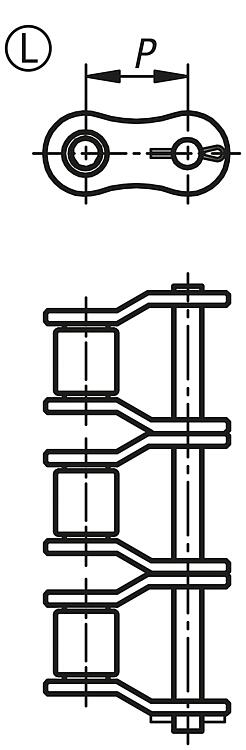

| 22202-40380732 | zalomená končetina se závlačkovým uzávěrem | 06 B-3 | 9,525 | 3/8 x 7/32 | | | 3,91 € | | | 22202-40120516 | zalomená končetina se závlačkovým uzávěrem | 08 B-3 | 12,7 | 1/2 x 5/16 | | | 5,96 € | | | 22202-40580308 | zalomená končetina se závlačkovým uzávěrem | 10 B-3 | 15,875 | 5/8 x 3/8 | | | 7,36 € | | | 22202-40340716 | zalomená končetina se závlačkovým uzávěrem | 12 B-3 | 19,05 | 3/4 x 7/16 | | | 6,43 € | | | 22202-41001702 | zalomená končetina se závlačkovým uzávěrem | 16 B-3 | 25,4 | 1 x 17,02 mm | | | 13,01 € | |
|
|
