        Kuličkové rolny s upevňovacím prvkem

Popis zboží/obrázky produktu

PopisMateriál:Ocel, pozinkovaná.Upozornění:Kuličkové rolny s upevňovacím prvkem lze snadno z funkční strany montovat a demontovat. Zajištění se uskutečňuje pružícími příchytkami. Ty připouštějí velké tolerance v montážním otvoru.
Mají plstěné těsnění chránící proti znečištění.

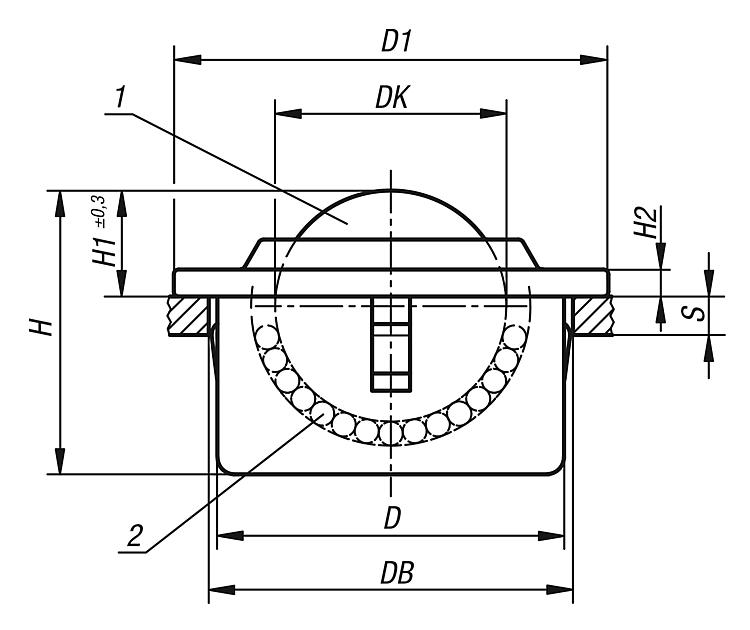

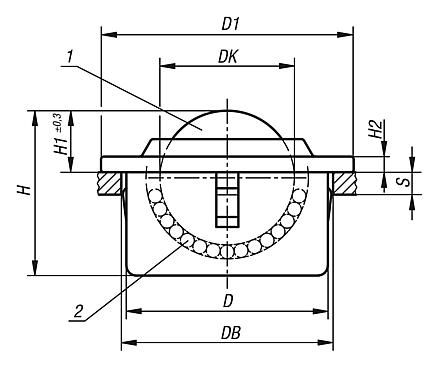

S = minimální jmenovitá tloušťka upínacího dílu.Odkaz na výkres:

1) Zátěžová kulička
2) Nosná kulička

Provedení B:
víko a pouzdro pozinkované, kuličky z oceli
Provedení C:
víko a pouzdro pozinkované, kuličky z nerezové oceli

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 95160 Kuličkové rolny s upevňovacím prvkem

241 kB

Pokyny pro montáž a technické údaje pro kuličkové rolny

113 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	DK	D	D1	Upínač Ø DB	H	H1	H2	S	Nosnost C (N)	Cena
95160-115	B	15,8	24±0,1	31	25 +0,5	21	9,5	2,8	2	600	14,20 €
95160-122	B	22,2	36±0,1	45	37 +0,5	30	9,8	2,8	3	1600	18,56 €
95160-130	B	30	45±0,1	55	46 +0,5	37	13,8	4	6	3000	35,62 €
95160-215	C	15,8	24±0,1	31	25 +0,5	21	9,5	2,8	2	600	22,97 €
95160-222	C	22,2	36±0,1	45	37 +0,5	30	9,8	2,8	3	1600	35,75 €
95160-230	C	30	45±0,1	55	46 +0,5	37	13,8	4	6	3000	55,19 €
