23022Elastomerové zubové spojky s radiálním svěracím nábojem |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Víceramenný kotouč spojky z polyuretanu o tvrdosti 98-A podle Shoreho, náboj z hliníku.Provedení: Bez povrchové úpravy.Upozornění:Díky radiálně ovládanému svěrnému náboji jsou doby montáže výrazně kratší. Spojky je možné montovat v kompletně sestaveném stavu, popř. je též možná i zásuvná montáž. Slabé potření hvězdice olejem minimalizuje sílu potřebnou k montáži. Je nutné dodržet potřebný utahovací moment svěracího šroubu.Montáž:Spojení čepů hřídele s otvorem náboje je třeba zvolit jako přechodné uložení. Vůle by měla činit min. 0,01 mm a max. 0,04 mm, např.
hřídel: Ø 28 k6
náboj Ø 28 F6.

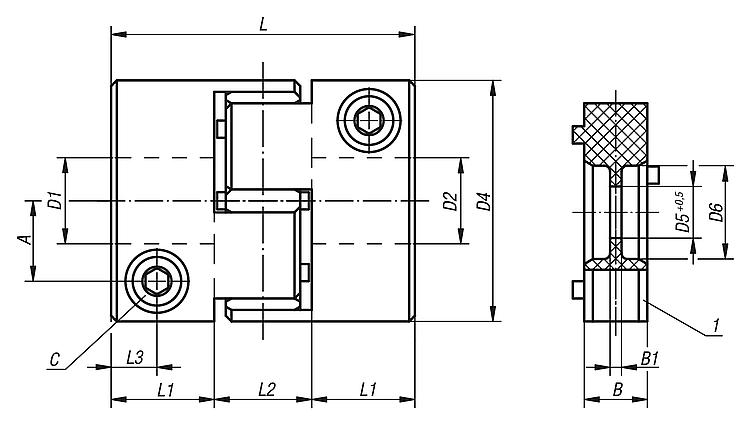

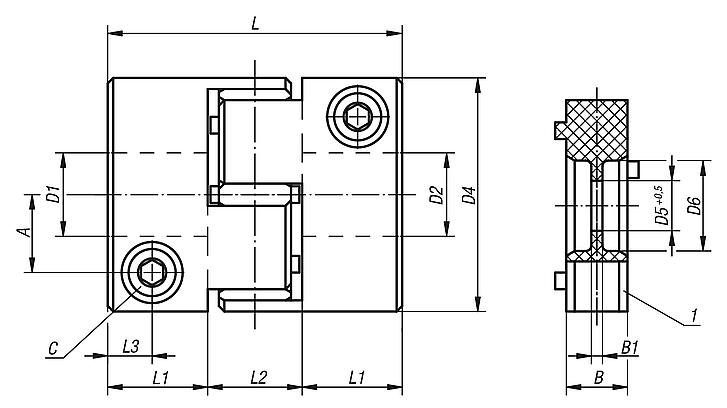

Průměry, které jsou menší než D min., jsou možné, bezpečný přenos jmenovitého momentu spojky však již není zaručen.Na vyžádání:Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem.Odkaz na výkres:Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
| Objednací číslo | Velikost | Jmenovitý
moment
Nm | Moment
setrvačnosti
(10⁻³ kgm²) | Statická tuhost
v krutu
Nm/arcmin | max.
odchylka hřídele
axiálně ± | max.
odchylka hřídele
laterálně | radiální
tuhost pružiny
N/mm | Utahovací
moment
šroubů Nm | CAD | Přís. | Cena | Objednat |
|---|
| 23022-002 | 2 | 2 | 0,00016 | 0,007 | 0,6 | 0,1 | 405 | 0,5 |  | | 64,86 € | | | 23022-005 | 5 | 5 | 0,0011 | 0,016 | 0,8 | 0,1 | 510 | 1 | | | 75,34 € | | | 23022-008 | 8 | 8 | 0,01 | 0,04 | 0,5 | 0,1 | 600 | 4 | | | 103,60 € | | | 23022-015 | 15 | 15 | 0,03 | 0,24 | 0,5 | 0,1 | 2100 | 8 | | | 125,74 € | | | 23022-030 | 30 | 30 | 0,09 | 0,41 | 0,5 | 0,1 | 2500 | 14 | | | 149,99 € | | | 23022-060 | 60 | 60 | 0,18 | 0,61 | 0,5 | 0,1 | 2600 | 35 | | | 177,92 € | | | 23022-150 | 150 | 150 | 0,38 | 1,05 | 1 | 0,1 | 3300 | 67 | | | 207,58 € | | | 23022-300 | 300 | 300 | 1 | 2 | 1 | 0,12 | 4500 | 115 | | | 347,10 € | | | 23022-500 | 500 | 500 | 2,2 | 5,8 | 1 | 0,15 | 5900 | 115 | | | 530,22 € | | | 23022-700 | 700 | 700 | 5,2 | 8 | 1 | 0,15 | 7000 | 185 | | | 676,05 € | |
Objednací číslo
| D1/D2
předvrtaný | D1/D2
min. | D1/D2
max. | D4 | D5 | D6 | A | L | L1 | L2 | L3 | B | B1 | C
(DIN
912-10.9) | CAD | Přís. | Cena | Objednat |
|---|
| 23022-002 | 3 | 3 | 5 | 14 | - | - | 4 | 22 | 7 | 8 | 3,5 | 6 | - | M2 | | | 64,86 € | | | 23022-005 | 5 | 5 | 8 | 20 | - | - | 6,5 | 30 | 10 | 10 | 5 | 8 | - | M2,5 | | | 75,34 € | | | 23022-008 | 6 | 8 | 15 | 32 | 8,5 | 10,5 | 10,5 | 40 | 13,5 | 13 | 6 | 10 | 2 | M4 | | | 103,60 € | | | 23022-015 | 7 | 10 | 20 | 40 | 9,5 | 18 | 13,5 | 50 | 17 | 16 | 8 | 12 | 3 | M5 | | | 125,74 € | | | 23022-030 | 9 | 13 | 26 | 50 | 12,5 | 27 | 16,5 | 58 | 20 | 18 | 9 | 14 | 3 | M6 | | | 149,99 € | | | 23022-060 | 12 | 15 | 29 | 60 | 12,5 | 27 | 19,5 | 62 | 22 | 18 | 10 | 14 | 3 | M8 | | | 177,92 € | | | 23022-150 | 15 | 22 | 33 | 70 | 14,5 | 30 | 23 | 73 | 26,5 | 20 | 12 | 15 | 4 | M10 | | | 207,58 € | | | 23022-300 | 18 | 30 | 42 | 85 | 16,5 | 38 | 29 | 86 | 31 | 24 | 14 | 18 | 4 | M12 | | | 347,10 € | | | 23022-500 | 20 | 38 | 56 | 100 | 20,5 | 47 | 36 | 94 | 33 | 28 | 16 | 22 | 5 | M12 | | | 530,22 € | | | 23022-700 | 24 | 40 | 70 | 120 | 22,5 | 58 | 44 | 109 | 38 | 33 | 18 | 25 | 6 | M14 | | | 676,05 € | |
|
