23001-04Kovové vlnovcové spojky, krátká konstrukce pro velké krouticí... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Náboj z hliníku.
Měch, z nerezové oceli.Provedení: Bez povrchové úpravy.Upozornění:Kovové vlnovcové spojky s vyšší torzní tuhostí. Kovový měch kompenzuje axiální, radiální a úhlovou nesouosost hřídele s nízkými vratými silami. S upínacími náboji pro upevnění hřídele.
Přednostně se používají v případech, kdy je vyžadován přesný přenos polohy a pohybu, jako jsou např. servomotory v obráběcích strojích, balicích strojích, dřevoobráběcích strojích a v automatizační technice.

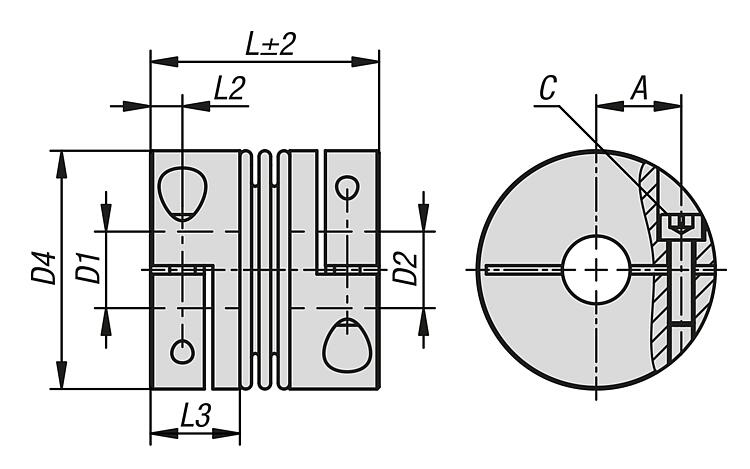

Na rozdíl od výkresu má velikost 200 pouze dvouhřídelový kovový měch.Teplotní rozsah:-30 °C až +120 °C.Montáž:Kovové vlnovcové spojky mají lícování H7. Doporučená vůle pro uložení je 0,02 mm - 0,05 mm. Tato vůle v uložení a mazání čepů hřídele usnadňuje montáž a demontáž.
Kovový měch může být při montáži a demontáži deformován maximálně 3krát nad přípustné hodnoty posunutí uvedené v katalogu. Vyvarujte se jakéhokoli vynaložení síly.Na vyžádání:Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem.
Drážka klíče podle DIN 6885. Upozorňujeme na největší možný otvor pro drážku pro zalícovanou pružinu. StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo
| Velikost | Jmenovitý
moment
Nm | Moment setrvačnosti
(gm²) | Tuhost v krutu
(10³ Nm/rad) | Tuhost pružiny
radiální
(N/mm) | Tuhost pružiny
axialní
(N/mm) | CAD | Přís. | Cena | Objednat |
|---|
| 23001-04-00100350606 | 10 | 10 | 0,008 | 9 | 1518 | 63 |  | | 70,67 € | | | 23001-04-00100350808 | 10 | 10 | 0,008 | 9 | 1518 | 63 | | | 70,67 € | | | 23001-04-00100351010 | 10 | 10 | 0,008 | 9 | 1518 | 63 | | | 70,67 € | | | 23001-04-00100351212 | 10 | 10 | 0,008 | 9 | 1518 | 63 | | | 70,67 € | | | 23001-04-00100351515 | 10 | 10 | 0,008 | 9 | 1518 | 63 | | | 70,67 € | | | 23001-04-00100351818 | 10 | 10 | 0,008 | 9 | 1518 | 63 | | | 70,67 € | | | 23001-04-00200390606 | 20 | 20 | 0,02 | 15 | 1208 | 65 | | | 81,20 € | | | 23001-04-00200390808 | 20 | 20 | 0,02 | 15 | 1208 | 65 | | | 81,20 € | | | 23001-04-00200391010 | 20 | 20 | 0,02 | 15 | 1208 | 65 | | | 81,20 € | | | 23001-04-00200391212 | 20 | 20 | 0,02 | 15 | 1208 | 65 | | | 81,20 € | | | 23001-04-00200391515 | 20 | 20 | 0,02 | 15 | 1208 | 65 | | | 81,20 € | | | 23001-04-00200391818 | 20 | 20 | 0,02 | 15 | 1208 | 65 | | | 81,20 € | | | 23001-04-00400461010 | 40 | 40 | 0,04 | 35 | 3350 | 97 | | | 109,24 € | | | 23001-04-00400461212 | 40 | 40 | 0,04 | 35 | 3350 | 97 | | | 109,24 € | | | 23001-04-00400461515 | 40 | 40 | 0,04 | 35 | 3350 | 97 | | | 109,24 € | | | 23001-04-00400461818 | 40 | 40 | 0,04 | 35 | 3350 | 97 | | | 109,24 € | | | 23001-04-00400462020 | 40 | 40 | 0,04 | 35 | 3350 | 97 | | | 109,24 € | | | 23001-04-00400462424 | 40 | 40 | 0,04 | 35 | 3350 | 97 | | | 109,24 € | | | 23001-04-00800551212 | 80 | 80 | 0,14 | 53 | 6436 | 165 | | | 131,47 € | | | 23001-04-00800551515 | 80 | 80 | 0,14 | 53 | 6436 | 165 | | | 131,47 € | | | 23001-04-00800551818 | 80 | 80 | 0,14 | 53 | 6436 | 165 | | | 131,47 € | | | 23001-04-00800552020 | 80 | 80 | 0,14 | 53 | 6436 | 165 | | | 131,47 € | | | 23001-04-00800552424 | 80 | 80 | 0,14 | 53 | 6436 | 165 | | | 131,47 € | | | 23001-04-00800552828 | 80 | 80 | 0,14 | 53 | 6436 | 165 | | | 131,47 € | | | 23001-04-02000601616 | 200 | 200 | 0,28 | 138 | 12442 | 287 | | | 148,41 € | | | 23001-04-02000602020 | 200 | 200 | 0,28 | 138 | 12442 | 287 | | | 148,41 € | | | 23001-04-02000602424 | 200 | 200 | 0,28 | 138 | 12442 | 287 | | | 148,41 € | | | 23001-04-02000602828 | 200 | 200 | 0,28 | 138 | 12442 | 287 | | | 148,41 € | | | 23001-04-04000753232 | 400 | 400 | 0,82 | 176 | 6815 | 338 | | | 216,96 € | | | 23001-04-04000753838 | 400 | 400 | 0,82 | 176 | 6815 | 338 | | | 216,96 € | | | 23001-04-04000754242 | 400 | 400 | 0,82 | 176 | 6815 | 338 | | | 216,96 € | | | 23001-04-06500783737 | 650 | 650 | 1,19 | 230 | 7910 | 386 | | | 234,78 € | | | 23001-04-06500783838 | 650 | 650 | 1,19 | 230 | 7910 | 386 | | | 234,78 € | | | 23001-04-06500784242 | 650 | 650 | 1,19 | 230 | 7910 | 386 | | | 234,78 € | | | 23001-04-10000844242 | 1000 | 1000 | 2,74 | 579 | 29096 | 756 | | | 374,26 € | | | 23001-04-15000965050 | 1500 | 1500 | 4,45 | 693 | 20694 | 639 | | | 476,76 € | |
Objednací číslo
| max. odchylka hřídele
radiální
(mm) | max. odchylka hřídele
axiální
(mm) | max.
úhlový posun
(°) | max.
počet otáček
ot/min | A | C
(ISO 4029) | CAD | Přís. | Cena | Objednat |
|---|
| 23001-04-00100350606 | 0,05 | 0,5 | 0,5 | 15000 | 12 | M4 | | | 70,67 € | | | 23001-04-00100350808 | 0,05 | 0,5 | 0,5 | 15000 | 12 | M4 | | | 70,67 € | | | 23001-04-00100351010 | 0,05 | 0,5 | 0,5 | 15000 | 12 | M4 | | | 70,67 € | | | 23001-04-00100351212 | 0,05 | 0,5 | 0,5 | 15000 | 12 | M4 | | | 70,67 € | | | 23001-04-00100351515 | 0,05 | 0,5 | 0,5 | 15000 | 12 | M4 | | | 70,67 € | | | 23001-04-00100351818 | 0,05 | 0,5 | 0,5 | 15000 | 12 | M4 | | | 70,67 € | | | 23001-04-00200390606 | 0,05 | 0,5 | 0,5 | 15000 | 15,5 | M4 | | | 81,20 € | | | 23001-04-00200390808 | 0,05 | 0,5 | 0,5 | 15000 | 15,5 | M4 | | | 81,20 € | | | 23001-04-00200391010 | 0,05 | 0,5 | 0,5 | 15000 | 15,5 | M4 | | | 81,20 € | | | 23001-04-00200391212 | 0,05 | 0,5 | 0,5 | 15000 | 15,5 | M4 | | | 81,20 € | | | 23001-04-00200391515 | 0,05 | 0,5 | 0,5 | 15000 | 15,5 | M4 | | | 81,20 € | | | 23001-04-00200391818 | 0,05 | 0,5 | 0,5 | 15000 | 15,5 | M4 | | | 81,20 € | | | 23001-04-00400461010 | 0,05 | 0,5 | 0,5 | 12800 | 17 | M5 | | | 109,24 € | | | 23001-04-00400461212 | 0,05 | 0,5 | 0,5 | 12800 | 17 | M5 | | | 109,24 € | | | 23001-04-00400461515 | 0,05 | 0,5 | 0,5 | 12800 | 17 | M5 | | | 109,24 € | | | 23001-04-00400461818 | 0,05 | 0,5 | 0,5 | 12800 | 17 | M5 | | | 109,24 € | | | 23001-04-00400462020 | 0,05 | 0,5 | 0,5 | 12800 | 17 | M5 | | | 109,24 € | | | 23001-04-00400462424 | 0,05 | 0,5 | 0,5 | 12800 | 17 | M5 | | | 109,24 € | | | 23001-04-00800551212 | 0,05 | 0,5 | 0,5 | 10300 | 20 | M6 | | | 131,47 € | | | 23001-04-00800551515 | 0,05 | 0,5 | 0,5 | 10300 | 20 | M6 | | | 131,47 € | | | 23001-04-00800551818 | 0,05 | 0,5 | 0,5 | 10300 | 20 | M6 | | | 131,47 € | | | 23001-04-00800552020 | 0,05 | 0,5 | 0,5 | 10300 | 20 | M6 | | | 131,47 € | | | 23001-04-00800552424 | 0,05 | 0,5 | 0,5 | 10300 | 20 | M6 | | | 131,47 € | | | 23001-04-00800552828 | 0,05 | 0,5 | 0,5 | 10300 | 20 | M6 | | | 131,47 € | | | 23001-04-02000601616 | 0,1 | 1 | 0,5 | 8700 | 23 | M8 | | | 148,41 € | | | 23001-04-02000602020 | 0,1 | 1 | 0,5 | 8700 | 23 | M8 | | | 148,41 € | | | 23001-04-02000602424 | 0,1 | 1 | 0,5 | 8700 | 23 | M8 | | | 148,41 € | | | 23001-04-02000602828 | 0,1 | 1 | 0,5 | 8700 | 23 | M8 | | | 148,41 € | | | 23001-04-04000753232 | 0,1 | 1 | 0,5 | 6900 | 28 | M10 | | | 216,96 € | | | 23001-04-04000753838 | 0,1 | 1 | 0,5 | 6900 | 28 | M10 | | | 216,96 € | | | 23001-04-04000754242 | 0,1 | 1 | 0,5 | 6900 | 28 | M10 | | | 216,96 € | | | 23001-04-06500783737 | 0,1 | 1,5 | 1 | 6400 | 31 | M12 | | | 234,78 € | | | 23001-04-06500783838 | 0,1 | 1,5 | 1 | 6400 | 31 | M12 | | | 234,78 € | | | 23001-04-06500784242 | 0,1 | 1,5 | 1 | 6400 | 31 | M12 | | | 234,78 € | | | 23001-04-10000844242 | 0,1 | 1,5 | 1 | 6000 | 40 | M12 | | | 374,26 € | | | 23001-04-15000965050 | 0,1 | 1,5 | 1 | 5000 | 42 | M12 | | | 476,76 € | |
Objednací číslo
| D1
(H7) | D2
(H7) | D1/D2
min. | D1/D2
max. | D1/D2
max.
u zalícované pružiny | D4 | L | L2 | L3 | Utahovací
moment
šroubů Nm | CAD | Přís. | Cena | Objednat |
|---|
| 23001-04-00100350606 | 6 | 6 | 6 | 18 | 18 | 32,5 | 35 | 5 | 13 | 3,5 | | | 70,67 € | | | 23001-04-00100350808 | 8 | 8 | 6 | 18 | 18 | 32,5 | 35 | 5 | 13 | 3,5 | | | 70,67 € | | | 23001-04-00100351010 | 10 | 10 | 6 | 18 | 18 | 32,5 | 35 | 5 | 13 | 3,5 | | | 70,67 € | | | 23001-04-00100351212 | 12 | 12 | 6 | 18 | 18 | 32,5 | 35 | 5 | 13 | 3,5 | | | 70,67 € | | | 23001-04-00100351515 | 15 | 15 | 6 | 18 | 18 | 32,5 | 35 | 5 | 13 | 3,5 | | | 70,67 € | | | 23001-04-00100351818 | 18 | 18 | 6 | 18 | 18 | 32,5 | 35 | 5 | 13 | 3,5 | | | 70,67 € | | | 23001-04-00200390606 | 6 | 6 | 6 | 25 | 25 | 40,5 | 39 | 5 | 13,5 | 4,5 | | | 81,20 € | | | 23001-04-00200390808 | 8 | 8 | 6 | 25 | 25 | 40,5 | 39 | 5 | 13,5 | 4,5 | | | 81,20 € | | | 23001-04-00200391010 | 10 | 10 | 6 | 25 | 25 | 40,5 | 39 | 5 | 13,5 | 4,5 | | | 81,20 € | | | 23001-04-00200391212 | 12 | 12 | 6 | 25 | 25 | 40,5 | 39 | 5 | 13,5 | 4,5 | | | 81,20 € | | | 23001-04-00200391515 | 15 | 15 | 6 | 25 | 25 | 40,5 | 39 | 5 | 13,5 | 4,5 | | | 81,20 € | | | 23001-04-00200391818 | 18 | 18 | 6 | 25 | 25 | 40,5 | 39 | 5 | 13,5 | 4,5 | | | 81,20 € | | | 23001-04-00400461010 | 10 | 10 | 10 | 25,4 | 25,4 | 45 | 46 | 5,5 | 17,5 | 8 | | | 109,24 € | | | 23001-04-00400461212 | 12 | 12 | 10 | 25,4 | 25,4 | 45 | 46 | 5,5 | 17,5 | 8 | | | 109,24 € | | | 23001-04-00400461515 | 15 | 15 | 10 | 25,4 | 25,4 | 45 | 46 | 5,5 | 17,5 | 8 | | | 109,24 € | | | 23001-04-00400461818 | 18 | 18 | 10 | 25,4 | 25,4 | 45 | 46 | 5,5 | 17,5 | 8 | | | 109,24 € | | | 23001-04-00400462020 | 20 | 20 | 10 | 25,4 | 25,4 | 45 | 46 | 5,5 | 17,5 | 8 | | | 109,24 € | | | 23001-04-00400462424 | 24 | 24 | 10 | 25,4 | 25,4 | 45 | 46 | 5,5 | 17,5 | 8 | | | 109,24 € | | | 23001-04-00800551212 | 12 | 12 | 12 | 32 | 30 | 56 | 55 | 7,3 | 21 | 15 | | | 131,47 € | | | 23001-04-00800551515 | 15 | 15 | 12 | 32 | 30 | 56 | 55 | 7,3 | 21 | 15 | | | 131,47 € | | | 23001-04-00800551818 | 18 | 18 | 12 | 32 | 30 | 56 | 55 | 7,3 | 21 | 15 | | | 131,47 € | | | 23001-04-00800552020 | 20 | 20 | 12 | 32 | 30 | 56 | 55 | 7,3 | 21 | 15 | | | 131,47 € | | | 23001-04-00800552424 | 24 | 24 | 12 | 32 | 30 | 56 | 55 | 7,3 | 21 | 15 | | | 131,47 € | | | 23001-04-00800552828 | 28 | 28 | 12 | 32 | 30 | 56 | 55 | 7,3 | 21 | 15 | | | 131,47 € | | | 23001-04-02000601616 | 16 | 16 | 16 | 35 | 35 | 66 | 60 | 8,6 | 23 | 40 | | | 148,41 € | | | 23001-04-02000602020 | 20 | 20 | 16 | 35 | 35 | 66 | 60 | 8,6 | 23 | 40 | | | 148,41 € | | | 23001-04-02000602424 | 24 | 24 | 16 | 35 | 35 | 66 | 60 | 8,6 | 23 | 40 | | | 148,41 € | | | 23001-04-02000602828 | 28 | 28 | 16 | 35 | 35 | 66 | 60 | 8,6 | 23 | 40 | | | 148,41 € | | | 23001-04-04000753232 | 32 | 32 | 32 | 44 | 44 | 82 | 75 | 9,8 | 27 | 84 | | | 216,96 € | | | 23001-04-04000753838 | 38 | 38 | 32 | 44 | 44 | 82 | 75 | 9,8 | 27 | 84 | | | 216,96 € | | | 23001-04-04000754242 | 42 | 42 | 32 | 44 | 44 | 82 | 75 | 9,8 | 27 | 84 | | | 216,96 € | | | 23001-04-06500783737 | 37 | 37 | 37 | 47 | 47 | 90 | 78 | 10,8 | 29 | 125 | | | 234,78 € | | | 23001-04-06500783838 | 38 | 38 | 37 | 47 | 47 | 90 | 78 | 10,8 | 29 | 125 | | | 234,78 € | | | 23001-04-06500784242 | 42 | 42 | 37 | 47 | 47 | 90 | 78 | 10,8 | 29 | 125 | | | 234,78 € | | | 23001-04-10000844242 | 42 | 42 | 42 | 60 | 60 | 110 | 84 | 11,8 | 32,5 | 145 | | | 374,26 € | | | 23001-04-15000965050 | 50 | 50 | 50 | 70 | 70 | 122 | 96 | 13,3 | 36 | 145 | | | 476,76 € | |
|
