23000Vlnovcové spojky s radiálním svěracím nábojem |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Náboj z hliníku, měch z nerezové oceli.Provedení: Bez povrchové úpravy.Upozornění:Díky radiálně ovládanému svěracímu náboji lze docílit výrazně kratších montážních časů a značného zjednodušení montáže i v těžko přístupných místech. Dodržte potřebný utahovací moment svěrného šroubu.Teplotní rozsah:-40 °C až +200 °CMontáž:Spojení čepů hřídele s otvorem náboje je třeba zvolit jako přechodné uložení. Vůle by měla činit nejméně 0,01 mm a maximálně 0,04 mm, např.
hřídel Ø 28 k6
otvor Ø 28 F6.
Průměry, které jsou menší než D min., jsou možné, bezpečný přenos jmenovitého momentu spojky však již není zaručen.

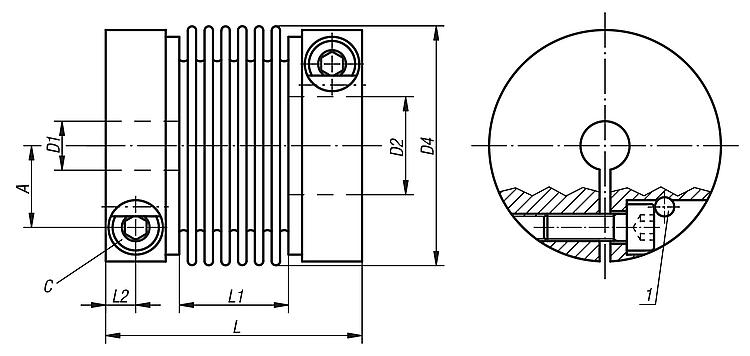

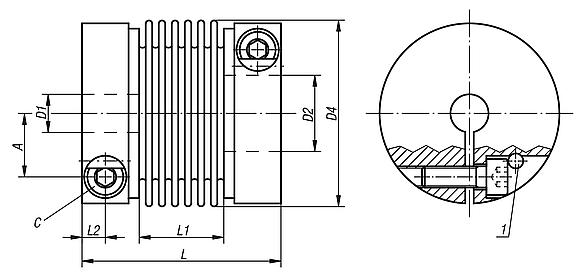

Jelikož kovové měchy jsou vyrobeny z tenkého nerezového plechu, je třeba při montáži a demontáži postupovat s mimořádnou pečlivostí. Poškození měchu může vést ke zničení spojky.Na vyžádání:Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem.Odkaz na výkres:1) EASY - Clamp-System od velikosti 20 StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
| Objednací číslo | Velikost | Jmenovitý
moment
Nm | Moment
setrvačnosti
(10⁻³ kgm²) | Tuhost v
krutu
Nm/arcmin | max.
odchylka hřídele
axiálně ± | max.
odchylka hřídele
laterálně | Axiální
tuhost pružiny
N/mm | laterální
tuhost pružiny
N/mm | Utahovací
moment
šroubů Nm | CAD | Přís. | Cena | Objednat |
|---|
| 23000-001 | 1 | 1 | 0,0004 | 0,09 | 0,3 | 0,2 | 21 | 26 | 1 |  | | 87,40 € | | | 23000-004 | 4 | 4 | 0,003 | 0,46 | 0,4 | 0,2 | 35 | 65 | 2 | | | 112,86 € | | | 23000-007 | 7 | 7 | 0,014 | 1,1 | 0,6 | 0,25 | 45 | 60 | 4 | | | 155,41 € | | | 23000-012 | 12 | 12 | 0,03 | 2,05 | 0,7 | 0,25 | 40 | 70 | 7 | | | 240,70 € | | | 23000-020 | 20 | 20 | 0,14 | 5,2 | 0,8 | 0,25 | 51 | 190 | 14 | | | 268,61 € | | | 23000-060 | 60 | 60 | 0,29 | 8,7 | 0,9 | 0,3 | 49 | 260 | 35 | | | 305,24 € | | | 23000-170 | 170 | 170 | 0,83 | 17,5 | 1 | 0,3 | 80 | 470 | 65 | | | 434,32 € | | | 23000-400 | 400 | 400 | 2,42 | 47,1 | 1 | 0,3 | 100 | 640 | 115 | | | 462,20 € | | | 23000-600 | 600 | 600 | 4,7 | 66,9 | 1 | 0,3 | 100 | 980 | 200 | | | 757,61 € | |
Objednací číslo
| D1/D2
předvrtaný | D1/D2
min. | D1/D2
max. | D4 | A | C
(DIN
912-10.9) | L | L1 | L2 | CAD | Přís. | Cena | Objednat |
|---|
| 23000-001 | 3 | 3 | 6 | 16,5 | 4,6 | M2,5 | 31,5 | 13,5 | 3,3 | | | 87,40 € | | | 23000-004 | 4 | 5 | 10 | 24,5 | 7,5 | M3 | 43,5 | 17,5 | 4,4 | | | 112,86 € | | | 23000-007 | 5 | 6 | 17 | 34 | 11 | M4 | 57 | 29 | 5 | | | 155,41 € | | | 23000-012 | 5 | 6 | 19 | 39,5 | 13 | M5 | 62 | 29 | 6 | | | 240,70 € | | | 23000-020 | 7 | 9 | 30 | 56 | 19 | M6 | 70 | 30 | 7,5 | | | 268,61 € | | | 23000-060 | 12 | 18 | 34 | 66 | 22 | M8 | 77 | 33 | 8,5 | | | 305,24 € | | | 23000-170 | 15 | 22 | 43 | 82 | 28,5 | M10 | 92 | 40 | 10,5 | | | 434,32 € | | | 23000-400 | 24 | 34 | 55 | 101 | 35 | M12 | 106 | 48 | 12 | | | 462,20 € | | | 23000-600 | 31 | 35 | 70 | 122 | 43,5 | M14 | 120 | 52 | 13,5 | | | 757,61 € | |
|
| Rychlá objednávka / zkontrolovat dostupnostPřímé objednání zboží nebo kontrola dostupnosti.zobrazit |
|
