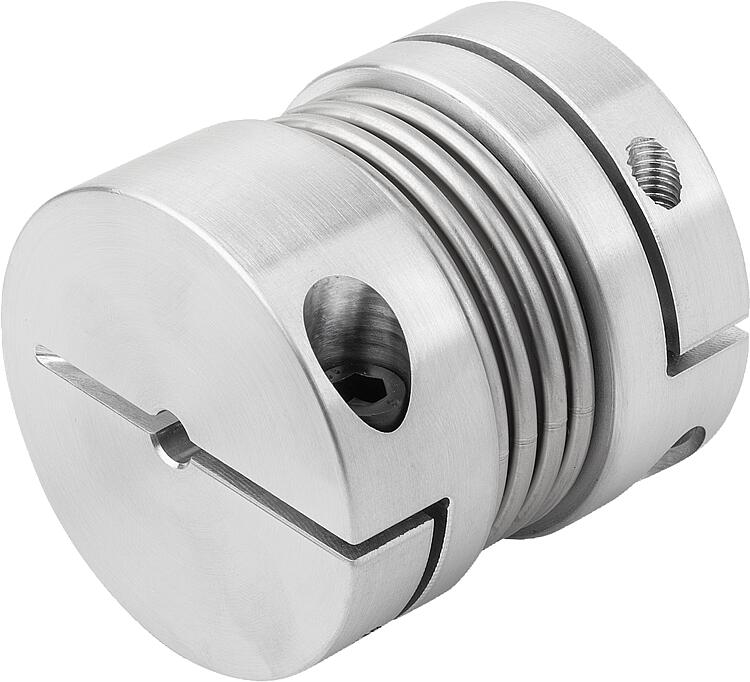

23001-03Kovové vlnovcové spojky, krátká konstrukce se svěracími náboji |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Náboj z hliníku.
Měch, z nerezové oceli.Provedení: Bez povrchové úpravy.Upozornění:Kovové vlnovcové spojky s vyšší torzní tuhostí. Kovový měch kompenzuje axiální, radiální a úhlovou nesouosost hřídele s nízkými vratými silami. S upínacími náboji pro upevnění hřídele.
Přednostně se používají v případech, kdy je vyžadován přesný přenos polohy a pohybu, jako jsou např. servomotory v obráběcích strojích, balicích strojích, dřevoobráběcích strojích a v automatizační technice.Teplotní rozsah:-30 °C až +120 °C.Montáž:Kovové vlnovcové spojky mají lícování H7. Doporučená vůle pro uložení je 0,02 mm - 0,05 mm. Tato vůle v uložení a mazání čepů hřídele usnadňuje montáž a demontáž.
Kovový měch může být při montáži a demontáži deformován maximálně 3krát nad přípustné hodnoty posunutí uvedené v katalogu. Vyvarujte se jakéhokoli vynaložení síly.Na vyžádání:Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem.
Drážka klíče podle DIN 6885. Upozorňujeme na největší možný otvor pro drážku pro zalícovanou pružinu. StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo
| Velikost | Jmenovitý
moment
Nm | Moment setrvačnosti
(gm²) | Tuhost v krutu
(10³ Nm/rad) | Tuhost pružiny
radiální
(N/mm) | Tuhost pružiny
axialní
(N/mm) | CAD | Přís. | Cena | Objednat |
|---|
| 23001-03-0180581010 | 18 | 18 | 0,03 | 20 | 205 | 50 |  | | 95,82 € | | | 23001-03-0180581111 | 18 | 18 | 0,03 | 20 | 205 | 50 | | | 95,82 € | | | 23001-03-0180581212 | 18 | 18 | 0,03 | 20 | 205 | 50 | | | 95,82 € | | | 23001-03-0180581414 | 18 | 18 | 0,03 | 20 | 205 | 50 | | | 95,82 € | | | 23001-03-0180581919 | 18 | 18 | 0,03 | 20 | 205 | 50 | | | 95,82 € | | | 23001-03-0180582424 | 18 | 18 | 0,03 | 20 | 205 | 50 | | | 95,82 € | | | 23001-03-0180582525 | 18 | 18 | 0,03 | 20 | 205 | 50 | | | 95,82 € | | | 23001-03-0300581010 | 30 | 30 | 0,13 | 38 | 720 | 50 | | | 115,32 € | | | 23001-03-0300581111 | 30 | 30 | 0,13 | 38 | 720 | 50 | | | 115,32 € | | | 23001-03-0300581212 | 30 | 30 | 0,13 | 38 | 720 | 50 | | | 115,32 € | | | 23001-03-0300581414 | 30 | 30 | 0,13 | 38 | 720 | 50 | | | 115,32 € | | | 23001-03-0300581919 | 30 | 30 | 0,13 | 38 | 720 | 50 | | | 115,32 € | | | 23001-03-0300582424 | 30 | 30 | 0,13 | 38 | 720 | 50 | | | 115,32 € | | | 23001-03-0300582525 | 30 | 30 | 0,13 | 38 | 720 | 50 | | | 115,32 € | | | 23001-03-0600671212 | 60 | 60 | 0,28 | 75 | 1150 | 90 | | | 135,84 € | | | 23001-03-0600671414 | 60 | 60 | 0,28 | 75 | 1150 | 90 | | | 135,84 € | | | 23001-03-0600671919 | 60 | 60 | 0,28 | 75 | 1150 | 90 | | | 135,84 € | | | 23001-03-0600672424 | 60 | 60 | 0,28 | 75 | 1150 | 90 | | | 135,84 € | | | 23001-03-0600672525 | 60 | 60 | 0,28 | 75 | 1150 | 90 | | | 135,84 € | | | 23001-03-0600672828 | 60 | 60 | 0,28 | 75 | 1150 | 90 | | | 135,84 € | | | 23001-03-0600673232 | 60 | 60 | 0,28 | 75 | 1150 | 90 | | | 135,84 € | | | 23001-03-0800781212 | 80 | 80 | 0,78 | 128 | 1200 | 80 | | | 179,08 € | | | 23001-03-0800781919 | 80 | 80 | 0,78 | 128 | 1200 | 80 | | | 179,08 € | | | 23001-03-0800782424 | 80 | 80 | 0,78 | 128 | 1200 | 80 | | | 179,08 € | | | 23001-03-0800782525 | 80 | 80 | 0,78 | 128 | 1200 | 80 | | | 179,08 € | | | 23001-03-0800782828 | 80 | 80 | 0,78 | 128 | 1200 | 80 | | | 179,08 € | | | 23001-03-0800783232 | 80 | 80 | 0,78 | 128 | 1200 | 80 | | | 179,08 € | | | 23001-03-1500781414 | 150 | 150 | 0,82 | 155 | 2020 | 280 | | | 198,58 € | | | 23001-03-1500781919 | 150 | 150 | 0,82 | 155 | 2020 | 280 | | | 198,58 € | | | 23001-03-1500782424 | 150 | 150 | 0,82 | 155 | 2020 | 280 | | | 198,58 € | | | 23001-03-1500782525 | 150 | 150 | 0,82 | 155 | 2020 | 280 | | | 198,58 € | | | 23001-03-1500782828 | 150 | 150 | 0,82 | 155 | 2020 | 280 | | | 198,58 € | | | 23001-03-1500783232 | 150 | 150 | 0,82 | 155 | 2020 | 280 | | | 198,58 € | | | 23001-03-2000831616 | 200 | 200 | 1,19 | 175 | 2500 | 280 | | | 205,95 € | | | 23001-03-2000831919 | 200 | 200 | 1,19 | 175 | 2500 | 280 | | | 205,95 € | | | 23001-03-2000832424 | 200 | 200 | 1,19 | 175 | 2500 | 280 | | | 205,95 € | | | 23001-03-2000832525 | 200 | 200 | 1,19 | 175 | 2500 | 280 | | | 205,95 € | | | 23001-03-2000832828 | 200 | 200 | 1,19 | 175 | 2500 | 280 | | | 205,95 € | | | 23001-03-2000833232 | 200 | 200 | 1,19 | 175 | 2500 | 280 | | | 205,95 € | | | 23001-03-3000942020 | 300 | 300 | 2,74 | 502 | 6300 | 287 | | | 328,29 € | | | 23001-03-3000942424 | 300 | 300 | 2,74 | 502 | 6300 | 287 | | | 328,29 € | | | 23001-03-3000942828 | 300 | 300 | 2,74 | 502 | 6300 | 287 | | | 328,29 € | | | 23001-03-3000943838 | 300 | 300 | 2,74 | 502 | 6300 | 287 | | | 328,29 € | | | 23001-03-5001002525 | 500 | 500 | 4,45 | 690 | 7790 | 100 | | | 418,21 € | | | 23001-03-5001003838 | 500 | 500 | 4,45 | 690 | 7790 | 100 | | | 418,21 € | | | 23001-03-5001004242 | 500 | 500 | 4,45 | 690 | 7790 | 100 | | | 418,21 € | |
Objednací číslo
| max. odchylka hřídele
radiální
(mm) | max. odchylka hřídele
axiální
(mm) | max.
úhlový posun
(°) | max.
počet otáček
ot/min | A | C
(ISO 4029) | D1
(H7) | D2
(H7) | CAD | Přís. | Cena | Objednat |
|---|
| 23001-03-0180581010 | 0,2 | 0,5 | 1,5 | 12800 | 17 | M5 | 10 | 10 | | | 95,82 € | | | 23001-03-0180581111 | 0,2 | 0,5 | 1,5 | 12800 | 17 | M5 | 11 | 11 | | | 95,82 € | | | 23001-03-0180581212 | 0,2 | 0,5 | 1,5 | 12800 | 17 | M5 | 12 | 12 | | | 95,82 € | | | 23001-03-0180581414 | 0,2 | 0,5 | 1,5 | 12800 | 17 | M5 | 14 | 14 | | | 95,82 € | | | 23001-03-0180581919 | 0,2 | 0,5 | 1,5 | 12800 | 17 | M5 | 19 | 19 | | | 95,82 € | | | 23001-03-0180582424 | 0,2 | 0,5 | 1,5 | 12800 | 17 | M5 | 24 | 24 | | | 95,82 € | | | 23001-03-0180582525 | 0,2 | 0,5 | 1,5 | 12800 | 17 | M5 | 25 | 25 | | | 95,82 € | | | 23001-03-0300581010 | 0,15 | 0,6 | 1,5 | 10300 | 20 | M6 | 10 | 10 | | | 115,32 € | | | 23001-03-0300581111 | 0,15 | 0,6 | 1,5 | 10300 | 20 | M6 | 11 | 11 | | | 115,32 € | | | 23001-03-0300581212 | 0,15 | 0,6 | 1,5 | 10300 | 20 | M6 | 12 | 12 | | | 115,32 € | | | 23001-03-0300581414 | 0,15 | 0,6 | 1,5 | 10300 | 20 | M6 | 14 | 14 | | | 115,32 € | | | 23001-03-0300581919 | 0,15 | 0,6 | 1,5 | 10300 | 20 | M6 | 19 | 19 | | | 115,32 € | | | 23001-03-0300582424 | 0,15 | 0,6 | 1,5 | 10300 | 20 | M6 | 24 | 24 | | | 115,32 € | | | 23001-03-0300582525 | 0,15 | 0,6 | 1,5 | 10300 | 20 | M6 | 25 | 25 | | | 115,32 € | | | 23001-03-0600671212 | 0,15 | 0,6 | 1,5 | 8700 | 24 | M8 | 12 | 12 | | | 135,84 € | | | 23001-03-0600671414 | 0,15 | 0,6 | 1,5 | 8700 | 24 | M8 | 14 | 14 | | | 135,84 € | | | 23001-03-0600671919 | 0,15 | 0,6 | 1,5 | 8700 | 24 | M8 | 19 | 19 | | | 135,84 € | | | 23001-03-0600672424 | 0,15 | 0,6 | 1,5 | 8700 | 24 | M8 | 24 | 24 | | | 135,84 € | | | 23001-03-0600672525 | 0,15 | 0,6 | 1,5 | 8700 | 24 | M8 | 25 | 25 | | | 135,84 € | | | 23001-03-0600672828 | 0,15 | 0,6 | 1,5 | 8700 | 24 | M8 | 28 | 28 | | | 135,84 € | | | 23001-03-0600673232 | 0,15 | 0,6 | 1,5 | 8700 | 24 | M8 | 32 | 32 | | | 135,84 € | | | 23001-03-0800781212 | 0,2 | 0,5 | 1,5 | 6900 | 28 | M10 | 12 | 12 | | | 179,08 € | | | 23001-03-0800781919 | 0,2 | 0,5 | 1,5 | 6900 | 28 | M10 | 19 | 19 | | | 179,08 € | | | 23001-03-0800782424 | 0,2 | 0,5 | 1,5 | 6900 | 28 | M10 | 24 | 24 | | | 179,08 € | | | 23001-03-0800782525 | 0,2 | 0,5 | 1,5 | 6900 | 28 | M10 | 25 | 25 | | | 179,08 € | | | 23001-03-0800782828 | 0,2 | 0,5 | 1,5 | 6900 | 28 | M10 | 28 | 28 | | | 179,08 € | | | 23001-03-0800783232 | 0,2 | 0,5 | 1,5 | 6900 | 28 | M10 | 32 | 32 | | | 179,08 € | | | 23001-03-1500781414 | 0,2 | 0,5 | 1,5 | 6900 | 28 | M10 | 14 | 14 | | | 198,58 € | | | 23001-03-1500781919 | 0,2 | 0,5 | 1,5 | 6900 | 28 | M10 | 19 | 19 | | | 198,58 € | | | 23001-03-1500782424 | 0,2 | 0,5 | 1,5 | 6900 | 28 | M10 | 24 | 24 | | | 198,58 € | | | 23001-03-1500782525 | 0,2 | 0,5 | 1,5 | 6900 | 28 | M10 | 25 | 25 | | | 198,58 € | | | 23001-03-1500782828 | 0,2 | 0,5 | 1,5 | 6900 | 28 | M10 | 28 | 28 | | | 198,58 € | | | 23001-03-1500783232 | 0,2 | 0,5 | 1,5 | 6900 | 28 | M10 | 32 | 32 | | | 198,58 € | | | 23001-03-2000831616 | 0,2 | 0,5 | 1,5 | 6400 | 31 | M12 | 16 | 16 | | | 205,95 € | | | 23001-03-2000831919 | 0,2 | 0,5 | 1,5 | 6400 | 31 | M12 | 19 | 19 | | | 205,95 € | | | 23001-03-2000832424 | 0,2 | 0,5 | 1,5 | 6400 | 31 | M12 | 24 | 24 | | | 205,95 € | | | 23001-03-2000832525 | 0,2 | 0,5 | 1,5 | 6400 | 31 | M12 | 25 | 25 | | | 205,95 € | | | 23001-03-2000832828 | 0,2 | 0,5 | 1,5 | 6400 | 31 | M12 | 28 | 28 | | | 205,95 € | | | 23001-03-2000833232 | 0,2 | 0,5 | 1,5 | 6400 | 31 | M12 | 32 | 32 | | | 205,95 € | | | 23001-03-3000942020 | 0,2 | 0,5 | 1,5 | 6000 | 40 | M12 | 20 | 20 | | | 328,29 € | | | 23001-03-3000942424 | 0,2 | 0,5 | 1,5 | 6000 | 40 | M12 | 24 | 24 | | | 328,29 € | | | 23001-03-3000942828 | 0,2 | 0,5 | 1,5 | 6000 | 40 | M12 | 28 | 28 | | | 328,29 € | | | 23001-03-3000943838 | 0,2 | 0,5 | 1,5 | 6000 | 40 | M12 | 38 | 38 | | | 328,29 € | | | 23001-03-5001002525 | 0,2 | 0,5 | 1,5 | 5000 | 42 | M12 | 25 | 25 | | | 418,21 € | | | 23001-03-5001003838 | 0,2 | 0,5 | 1,5 | 5000 | 42 | M12 | 38 | 38 | | | 418,21 € | | | 23001-03-5001004242 | 0,2 | 0,5 | 1,5 | 5000 | 42 | M12 | 42 | 42 | | | 418,21 € | |
Objednací číslo
| D1/D2
min. | D1/D2
max. | D1/D2
max.
u zalícované pružiny | D4 | L | L2 | L3 | R | Utahovací
moment
šroubů Nm | CAD | Přís. | Cena | Objednat |
|---|
| 23001-03-0180581010 | 10 | 25,4 | 25,4 | 45 | 58 | 5,5 | 17,5 | 47,4 | 8 | | | 95,82 € | | | 23001-03-0180581111 | 10 | 25,4 | 25,4 | 45 | 58 | 5,5 | 17,5 | 47,4 | 8 | | | 95,82 € | | | 23001-03-0180581212 | 10 | 25,4 | 25,4 | 45 | 58 | 5,5 | 17,5 | 47,4 | 8 | | | 95,82 € | | | 23001-03-0180581414 | 10 | 25,4 | 25,4 | 45 | 58 | 5,5 | 17,5 | 47,4 | 8 | | | 95,82 € | | | 23001-03-0180581919 | 10 | 25,4 | 25,4 | 45 | 58 | 5,5 | 17,5 | 47,4 | 8 | | | 95,82 € | | | 23001-03-0180582424 | 10 | 25,4 | 25,4 | 45 | 58 | 5,5 | 17,5 | 47,4 | 8 | | | 95,82 € | | | 23001-03-0180582525 | 10 | 25,4 | 25,4 | 45 | 58 | 5,5 | 17,5 | 47,4 | 8 | | | 95,82 € | | | 23001-03-0300581010 | 10 | 32 | 30 | 56 | 58 | 7,3 | 21 | 56,4 | 15 | | | 115,32 € | | | 23001-03-0300581111 | 10 | 32 | 30 | 56 | 58 | 7,3 | 21 | 56,4 | 15 | | | 115,32 € | | | 23001-03-0300581212 | 10 | 32 | 30 | 56 | 58 | 7,3 | 21 | 56,4 | 15 | | | 115,32 € | | | 23001-03-0300581414 | 10 | 32 | 30 | 56 | 58 | 7,3 | 21 | 56,4 | 15 | | | 115,32 € | | | 23001-03-0300581919 | 10 | 32 | 30 | 56 | 58 | 7,3 | 21 | 56,4 | 15 | | | 115,32 € | | | 23001-03-0300582424 | 10 | 32 | 30 | 56 | 58 | 7,3 | 21 | 56,4 | 15 | | | 115,32 € | | | 23001-03-0300582525 | 10 | 32 | 30 | 56 | 58 | 7,3 | 21 | 56,4 | 15 | | | 115,32 € | | | 23001-03-0600671212 | 12 | 35 | 35 | 66 | 67 | 8,6 | 24 | 66,2 | 40 | | | 135,84 € | | | 23001-03-0600671414 | 12 | 35 | 35 | 66 | 67 | 8,6 | 24 | 66,2 | 40 | | | 135,84 € | | | 23001-03-0600671919 | 12 | 35 | 35 | 66 | 67 | 8,6 | 24 | 66,2 | 40 | | | 135,84 € | | | 23001-03-0600672424 | 12 | 35 | 35 | 66 | 67 | 8,6 | 24 | 66,2 | 40 | | | 135,84 € | | | 23001-03-0600672525 | 12 | 35 | 35 | 66 | 67 | 8,6 | 24 | 66,2 | 40 | | | 135,84 € | | | 23001-03-0600672828 | 12 | 35 | 35 | 66 | 67 | 8,6 | 24 | 66,2 | 40 | | | 135,84 € | | | 23001-03-0600673232 | 12 | 35 | 35 | 66 | 67 | 8,6 | 24 | 66,2 | 40 | | | 135,84 € | | | 23001-03-0800781212 | 12 | 44 | 44 | 82 | 78 | 9,8 | 27 | 82,9 | 84 | | | 179,08 € | | | 23001-03-0800781919 | 12 | 44 | 44 | 82 | 78 | 9,8 | 27 | 82,9 | 84 | | | 179,08 € | | | 23001-03-0800782424 | 12 | 44 | 44 | 82 | 78 | 9,8 | 27 | 82,9 | 84 | | | 179,08 € | | | 23001-03-0800782525 | 12 | 44 | 44 | 82 | 78 | 9,8 | 27 | 82,9 | 84 | | | 179,08 € | | | 23001-03-0800782828 | 12 | 44 | 44 | 82 | 78 | 9,8 | 27 | 82,9 | 84 | | | 179,08 € | | | 23001-03-0800783232 | 12 | 44 | 44 | 82 | 78 | 9,8 | 27 | 82,9 | 84 | | | 179,08 € | | | 23001-03-1500781414 | 14 | 44 | 44 | 82 | 78 | 9,8 | 27 | 82,9 | 84 | | | 198,58 € | | | 23001-03-1500781919 | 14 | 44 | 44 | 82 | 78 | 9,8 | 27 | 82,9 | 84 | | | 198,58 € | | | 23001-03-1500782424 | 14 | 44 | 44 | 82 | 78 | 9,8 | 27 | 82,9 | 84 | | | 198,58 € | | | 23001-03-1500782525 | 14 | 44 | 44 | 82 | 78 | 9,8 | 27 | 82,9 | 84 | | | 198,58 € | | | 23001-03-1500782828 | 14 | 44 | 44 | 82 | 78 | 9,8 | 27 | 82,9 | 84 | | | 198,58 € | | | 23001-03-1500783232 | 14 | 44 | 44 | 82 | 78 | 9,8 | 27 | 82,9 | 84 | | | 198,58 € | | | 23001-03-2000831616 | 16 | 47 | 47 | 90 | 83 | 10,8 | 29 | 90,8 | 125 | | | 205,95 € | | | 23001-03-2000831919 | 16 | 47 | 47 | 90 | 83 | 10,8 | 29 | 90,8 | 125 | | | 205,95 € | | | 23001-03-2000832424 | 16 | 47 | 47 | 90 | 83 | 10,8 | 29 | 90,8 | 125 | | | 205,95 € | | | 23001-03-2000832525 | 16 | 47 | 47 | 90 | 83 | 10,8 | 29 | 90,8 | 125 | | | 205,95 € | | | 23001-03-2000832828 | 16 | 47 | 47 | 90 | 83 | 10,8 | 29 | 90,8 | 125 | | | 205,95 € | | | 23001-03-2000833232 | 16 | 47 | 47 | 90 | 83 | 10,8 | 29 | 90,8 | 125 | | | 205,95 € | | | 23001-03-3000942020 | 20 | 60 | 60 | 110 | 94 | 11,8 | 32,5 | 110 | 145 | | | 328,29 € | | | 23001-03-3000942424 | 20 | 60 | 60 | 110 | 94 | 11,8 | 32,5 | 110 | 145 | | | 328,29 € | | | 23001-03-3000942828 | 20 | 60 | 60 | 110 | 94 | 11,8 | 32,5 | 110 | 145 | | | 328,29 € | | | 23001-03-3000943838 | 20 | 60 | 60 | 110 | 94 | 11,8 | 32,5 | 110 | 145 | | | 328,29 € | | | 23001-03-5001002525 | 25 | 70 | 70 | 122 | 100 | 13,3 | 36 | 122 | 145 | | | 418,21 € | | | 23001-03-5001003838 | 25 | 70 | 70 | 122 | 100 | 13,3 | 36 | 122 | 145 | | | 418,21 € | | | 23001-03-5001004242 | 25 | 70 | 70 | 122 | 100 | 13,3 | 36 | 122 | 145 | | | 418,21 € | |
|
