21033Rybinová vedení saní s mikrometrickým šroubem a ručním kolečkem |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:GJL 250.Provedení: bez povrchové úpravy, broušeno.Upozornění:Místo středního stavěcího šroubu "N" lze použít svěrací páku 06460. Dílek stupnice mikrometrického kolečka činí 0,02 mm. Další měřítka stupnice na vyžádání. Otočná rukojeť na ručním kolečku je sklopná.
Uvedené dovolené hodnoty zatížení (F) jsou navrženy pro dynamické zatížení s životností 1 milion zdvihů.
Při statickém zatížení je dovolena 10násobná tabulková hodnota "F".
Hodnoty krouticího momentu platí pouze u saní umístěných v centrální poloze.
TI = počet upevňovacích otvorů E/M ve vnitřním dílu.
TA = počet upevňovacích otvorů E/M ve vnějším dílu.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

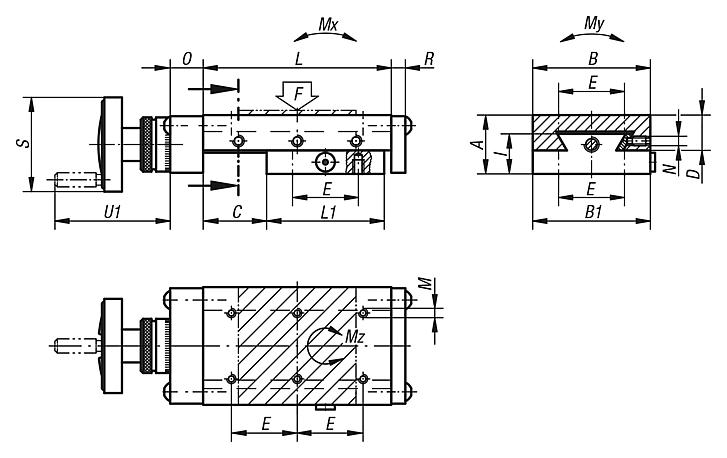

| Objednací číslo | A | B | B1 | C | D
| E | Tl | TA | I | L | L1 | M | N | O | R | S | U1 | Vřeteno | F
N | Mx
Nm | My
Nm | Mz
Nm | CAD | Přís. | Cena | Objednat |
|---|
| 21033-150210 | 50 | 150 | 149 | 50 | 29,5 | 130 | 4 | 4 | 35,5 | 210 | 150 | M8 | M8 | 28 | 8 | 80 | 100 | Tr 16x2 | 917 | 31 | 128 | 33 |  | | 1 349,47 € | | | 21033-150310 | 50 | 150 | 149 | 100 | 29,5 | 130 | 4 | 6 | 35,5 | 310 | 200 | M8 | M8 | 28 | 8 | 80 | 100 | Tr 16x2 | 868 | 53 | 169 | 58 | | | 1 605,96 € | |
|
