PopisMateriál:Kolejnička a jezdec z oceli na valivá ložiska.
Kuličky z oceli na valivá ložiska.
Klec kuliček z oceli.
Provedení: Kolejnička, jezdec a kuličková klec pozinkované.
Oběžné dráhy indukčně kaleny.
Kuličky kaleny.
Upozornění:Plný výsuv skládající se ze dvou vodicích kolejnic, které, vzájemně spojené do T-profilu, tvoří vložený prvek, jakož i ze dvou jezdců, které jakožto pevný a pohyblivý prvek tvoří spojení s připojovanou konstrukcí. Vysoká zatížitelnost a malý průhyb díky kompaktní, čtvercové konstrukci s vysokou únosností. Maximální zdvih je větší než zavřená délka teleskopické lišty. Montážní poloha by měla být přednostně vodorovná. Aby bylo možné dosáhnout na všechny upevňovací šrouby, je pro montáž nutné odstranit aretační šroub v liště a poté jej opět vložit. Oboustranný zdvih se dosáhne odstraněním aretačních šroubů.

Interní dorazy slouží k omezení klece. Pro zatížený systém instalujte prosím externí dorazy.

Provedení A:
K montáži kolejnice použijte šrouby se zapuštěnou hlavou podle DIN EN ISO 10642 třídy pevnosti 10.9.
Provedení B:
K montáži kolejnice použijte šrouby třídy pevnosti 10.9.
Maximální pojezdová rychlost činí 0,8 m/s.

Teplota použití -30 °C až +170 °C.
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 21336 Teleskopické lišty ve dvojitém tvaru T 145 kB

Výkresy

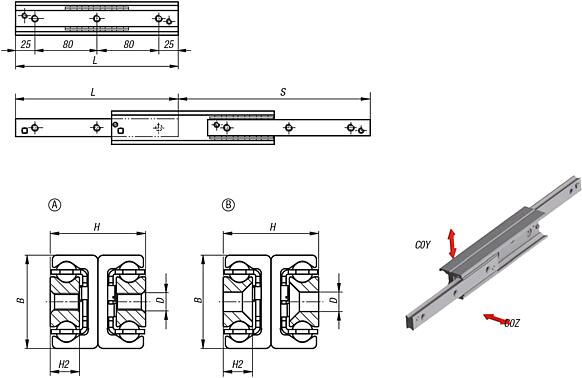

Teleskopické lišty ve dvojitém tvaru T

Výběr/filtr zboží

Objednací čísloProvedení

Provedení

VelikostBC
(zdvih)
DD
pro šroub
HH2LC0Y
N
C0Z
N
Počet
otvorů
CADPřís.CenaObjednat
21336-1280210AZávitový otvor2828232M5-267,52104323023 180,03 €
21336-1280370AZávitový otvor2828380M5-267,53709684715 240,78 €
21336-1280450AZávitový otvor2828464M5-267,545011693856 268,24 €
21336-1280530AZávitový otvor2828548M5-267,553011073257 297,60 €
21336-1350370AZávitový otvor3535406M6-341037010257185 272,21 €
21336-1350450AZávitový otvor3535494M6-341045012507936 317,34 €
21336-1350530AZávitový otvor3535558M6-341053016857287 344,79 €
21336-1350610AZávitový otvor3535646M6-341061019086268 387,87 €
21336-1430450AZávitový otvor4343486M8-4413,5450182812796 403,49 €
21336-1430530AZávitový otvor4343556M8-4413,5530237514347 432,85 €
21336-1430610AZávitový otvor4343626M8-4413,5610293413008 483,62 €
21336-1430770AZávitový otvor4343796M8-4413,57703055101610 579,73 €
21336-1430930AZávitový otvor4343966M8-4413,5930250683312 638,45 €
21336-2280210Bzapuštěným otvorem2828232-M5267,52104323023 180,03 €
21336-2280370Bzapuštěným otvorem2828380-M5267,53709684715 240,78 €
21336-2280450Bzapuštěným otvorem2828464-M5267,545011693856 268,24 €
21336-2280530Bzapuštěným otvorem2828548-M5267,553011073257 297,60 €
21336-2350370Bzapuštěným otvorem3535406-M6341037010257185 272,21 €
21336-2350450Bzapuštěným otvorem3535494-M6341045012507936 317,34 €
21336-2350530Bzapuštěným otvorem3535558-M6341053016857287 344,79 €
21336-2350610Bzapuštěným otvorem3535646-M6341061019086268 387,87 €
21336-2430450Bzapuštěným otvorem4343486-M84413,5450182812796 403,49 €
21336-2430530Bzapuštěným otvorem4343556-M84413,5530237514347 432,85 €
21336-2430610Bzapuštěným otvorem4343626-M84413,5610293413008 483,62 €
21336-2430770Bzapuštěným otvorem4343796-M84413,57703055101610 579,73 €
21336-2430930Bzapuštěným otvorem4343966-M84413,5930250683312 638,45 €
