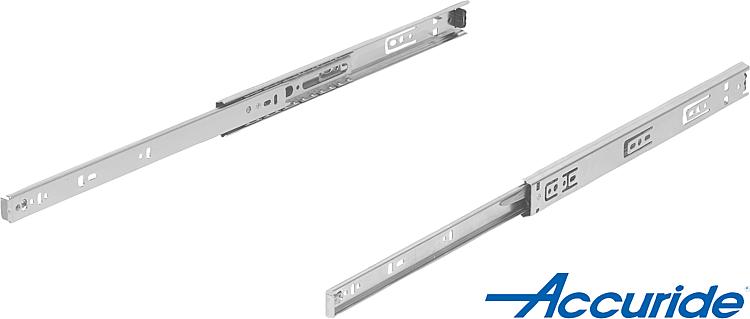

21334-30Teleskopické lišty, ocelové pro boční montáž, částečné... |
zpět |
|
|
PopisMateriál:Lišty z oceli.
Kuličkové klece z oceli.
Kuličky z oceli.Provedení: Lišty pozinkované.
Kuličkové klece pozinkované.
Kuličky kalené.Pokyny k objednání:Prodej po párech.Upozornění:U teleskopických lišt s částečným vysunutím je zdvih menší než montážní délka. Zaskočení do blokovací polohy. Pohybem odjišťovací páčky lze zásuvku snadno vyjmout a oddělit od vedení. Dynamická zatěžovací kapacita teleskopických lišt uvádí maximální zatížitelnost svisle namontovaného páru teleskopických lišt při využití plné dráhy výsuvu. Uvedené nosnosti se vztahují na maximální hodnotu při 10.000 resp. 80.000 cyklech.
Nejsou vhodné pro horizontální montáž.
Výška hlavy upevňovacích šroubů by neměla přesáhnout 2,5 mm, jinak hrozí nebezpečí kolize s jinými částmi lišty.

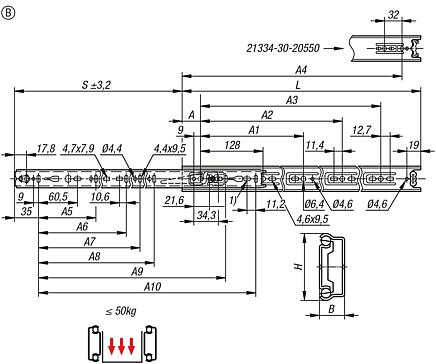

Provedení B:
Dodatečně se zaskočením do otevřené polohy.Přednosti:Zaskočení v otevřené a uzavřené poloze
Rychlé přední odpojení
Lehký chodPříslušenství:Montážní úhelník z oceli pro teleskopické lišty 21335-80Odkaz na výkres:1) Montážní otvor u 21334-30-10250 a 21334-30-20250 není k dispozici StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

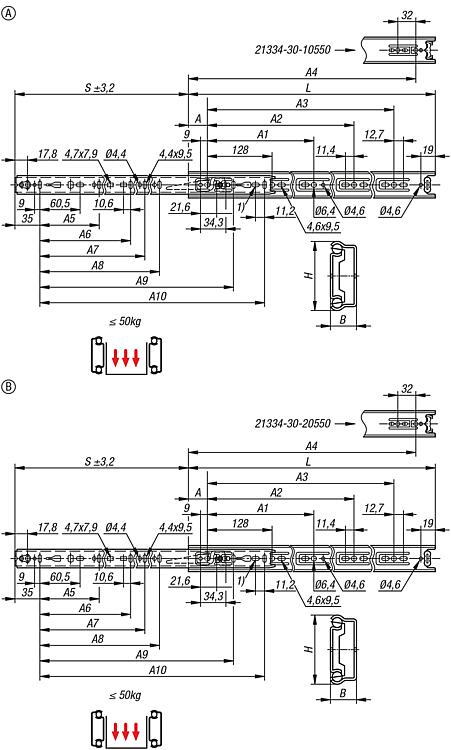

Výkresy (celkový přehled) |
Teleskopické lišty ocelové,

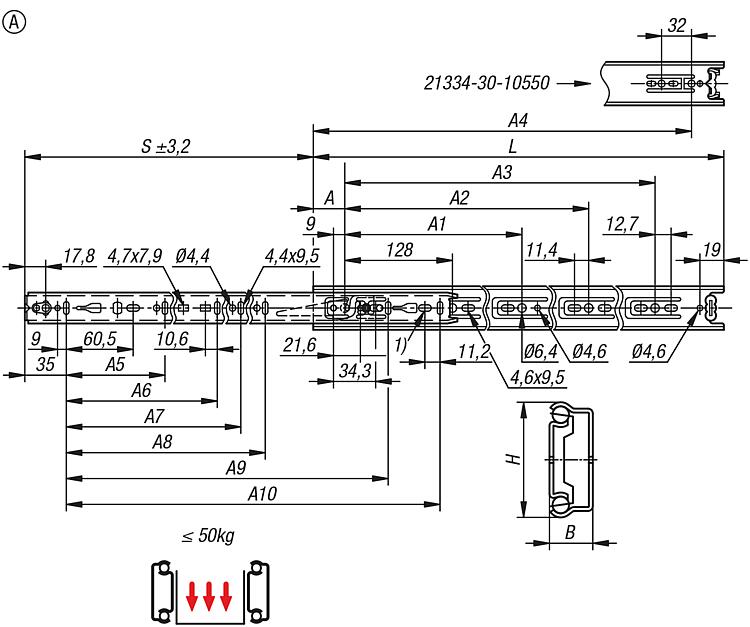

pro boční montáž, částečné vysunutí, nosnost do 50 kg, provedení A |
více informací |
| Objednací číslo | Výrobce číslo výrobku | Provedení | Typ provedení | Montáž | Typ výrobku | Nosnost
na jeden pár
(80.000 cyklů) kg | Nosnost na jeden pár
(10.000 cyklů) kg | Druh balení | CAD | Přís. | Cena | Objednat |
|---|
| 21334-30-10250 | DZ2132-0025 | A | zaskočení v uzavřené poloze | boční montáž | standardní | 35 | 50 | 1 kus = 1 pár |  | | 19,57 € | | | 21334-30-10300 | DZ2132-0030 | A | zaskočení v uzavřené poloze | boční montáž | standardní | 35 | 50 | 1 kus = 1 pár | | | 20,09 € | | | 21334-30-10350 | DZ2132-0035 | A | zaskočení v uzavřené poloze | boční montáž | standardní | 35 | 50 | 1 kus = 1 pár | | | 21,82 € | | | 21334-30-10400 | DZ2132-0040 | A | zaskočení v uzavřené poloze | boční montáž | standardní | 35 | 50 | 1 kus = 1 pár | | | 21,10 € | | | 21334-30-10450 | DZ2132-0045 | A | zaskočení v uzavřené poloze | boční montáž | standardní | 35 | 48 | 1 kus = 1 pár | | | 21,71 € | | | 21334-30-10500 | DZ2132-0050 | A | zaskočení v uzavřené poloze | boční montáž | standardní | 34 | 45 | 1 kus = 1 pár | | | 23,20 € | | | 21334-30-10550 | DZ2132-0055 | A | zaskočení v uzavřené poloze | boční montáž | standardní | 33 | 42 | 1 kus = 1 pár | | | 24,15 € | | | 21334-30-10600 | DZ2132-0060 | A | zaskočení v uzavřené poloze | boční montáž | standardní | 32 | 40 | 1 kus = 1 pár | | | 25,24 € | | | 21334-30-10650 | DZ2132-0065 | A | zaskočení v uzavřené poloze | boční montáž | standardní | 31 | 37 | 1 kus = 1 pár | | | 26,16 € | | | 21334-30-10700 | DZ2132-0070 | A | zaskočení v uzavřené poloze | boční montáž | standardní | 30 | 35 | 1 kus = 1 pár | | | 27,82 € | |
| Objednací číslo | A
| A1 | A2 | A3 | A4 | A5 | A6 | A7 | A8 | A9 | A10 | B | H | Zdvih
S | L | Příslušenství NLM | CAD | Přís. | Cena | Objednat |
|---|
| 21334-30-10250 | 35 | - | - | - | - | 96 | - | - | - | - | 192 | 12,7 | 35 | 163 | 250 | - | | | 19,57 € | | | 21334-30-10300 | 35 | 224 | - | - | - | 96 | - | - | - | - | 242 | 12,7 | 35 | 205 | 300 | - | | | 20,09 € | | | 21334-30-10350 | 35 | 224 | - | - | - | 128 | - | - | - | - | 292 | 12,7 | 35 | 260 | 350 | - | | | 21,82 € | | | 21334-30-10400 | 35 | 224 | - | 320 | - | 128 | - | - | - | - | 342 | 12,7 | 35 | 281 | 400 | 21335-80-0397 | | | 21,10 € | | | 21334-30-10450 | 35 | 224 | - | 352 | - | 128 | 224 | - | - | - | 392 | 12,7 | 35 | 331 | 450 | 21335-80-0447 | | | 21,71 € | | | 21334-30-10500 | 35 | 224 | - | 416 | - | 128 | 224 | - | - | - | 442 | 12,7 | 35 | 376 | 500 | 21335-80-0497 | | | 23,20 € | | | 21334-30-10550 | 35 | 224 | 352 | - | 480 | 128 | 224 | 320 | - | - | 492 | 12,7 | 35 | 415 | 550 | - | | | 24,15 € | | | 21334-30-10600 | 35 | 224 | 352 | 480 | - | 128 | 224 | 320 | - | - | 542 | 12,7 | 35 | 451 | 600 | - | | | 25,24 € | | | 21334-30-10650 | 35 | 224 | 352 | 544 | - | 128 | 224 | 320 | 416 | 544 | 592 | 12,7 | 35 | 488 | 650 | - | | | 26,16 € | | | 21334-30-10700 | 35 | 224 | 352 | 544 | - | 128 | 224 | 288 | 416 | - | 642 | 12,7 | 35 | 526 | 700 | - | | | 27,82 € | |
|
Teleskopické lišty ocelové, pro boční montáž, částečné vysunutí, nosnost do 50 kg, provedení B |
více informací |
| Objednací číslo | Provedení | Typ provedení | Montáž | Typ výrobku | Nosnost
na jeden pár
(80.000 cyklů) kg | Nosnost na jeden pár
(10.000 cyklů) kg | Druh balení | CAD | Přís. | Cena | Objednat |
|---|
| 21334-30-20250 | B | zaskočení do uzavřené a otevřené polohy | boční montáž | standardní | 35 | 50 | 1 kus = 1 pár | | | 27,51 € | | | 21334-30-20300 | B | zaskočení do uzavřené a otevřené polohy | boční montáž | standardní | 35 | 50 | 1 kus = 1 pár | | | 28,13 € | | | 21334-30-20350 | B | zaskočení do uzavřené a otevřené polohy | boční montáž | standardní | 35 | 50 | 1 kus = 1 pár | | | 29,19 € | | | 21334-30-20400 | B | zaskočení do uzavřené a otevřené polohy | boční montáž | standardní | 35 | 50 | 1 kus = 1 pár | | | 29,76 € | | | 21334-30-20450 | B | zaskočení do uzavřené a otevřené polohy | boční montáž | standardní | 35 | 48 | 1 kus = 1 pár | | | 30,05 € | | | 21334-30-20500 | B | zaskočení do uzavřené a otevřené polohy | boční montáž | standardní | 34 | 45 | 1 kus = 1 pár | | | 31,61 € | | | 21334-30-20550 | B | zaskočení do uzavřené a otevřené polohy | boční montáž | standardní | 33 | 42 | 1 kus = 1 pár | | | 32,44 € | | | 21334-30-20600 | B | zaskočení do uzavřené a otevřené polohy | boční montáž | standardní | 32 | 40 | 1 kus = 1 pár | | | 33,67 € | | | 21334-30-20650 | B | zaskočení do uzavřené a otevřené polohy | boční montáž | standardní | 31 | 37 | 1 kus = 1 pár | | | 34,76 € | | | 21334-30-20700 | B | zaskočení do uzavřené a otevřené polohy | boční montáž | standardní | 30 | 35 | 1 kus = 1 pár | | | 36,71 € | |
| Objednací číslo | A
| A1 | A2 | A3 | A4 | A5 | A6 | A7 | A8 | A9 | A10 | B | H | Zdvih
S | L | CAD | Přís. | Cena | Objednat |
|---|
| 21334-30-20250 | 35 | - | - | - | - | 96 | - | - | - | - | 192 | 12,7 | 35 | 163 | 250 | | | 27,51 € | | | 21334-30-20300 | 35 | 224 | - | - | - | 96 | - | - | - | - | 242 | 12,7 | 35 | 205 | 300 | | | 28,13 € | | | 21334-30-20350 | 35 | 224 | - | - | - | 128 | - | - | - | - | 292 | 12,7 | 35 | 260 | 350 | | | 29,19 € | | | 21334-30-20400 | 35 | 224 | - | 320 | - | 128 | - | - | - | - | 342 | 12,7 | 35 | 281 | 400 | | | 29,76 € | | | 21334-30-20450 | 35 | 224 | - | 352 | - | 128 | 224 | - | - | - | 392 | 12,7 | 35 | 331 | 450 | | | 30,05 € | | | 21334-30-20500 | 35 | 224 | - | 416 | - | 128 | 224 | - | - | - | 442 | 12,7 | 35 | 376 | 500 | | | 31,61 € | | | 21334-30-20550 | 35 | 224 | 352 | - | 480 | 128 | 224 | 320 | - | - | 492 | 12,7 | 35 | 415 | 550 | | | 32,44 € | | | 21334-30-20600 | 35 | 224 | 352 | 480 | - | 128 | 224 | 320 | - | - | 542 | 12,7 | 35 | 451 | 600 | | | 33,67 € | | | 21334-30-20650 | 35 | 224 | 352 | 544 | - | 128 | 224 | 320 | 416 | 544 | 592 | 12,7 | 35 | 488 | 650 | | | 34,76 € | | | 21334-30-20700 | 35 | 224 | 352 | 544 | - | 128 | 224 | 288 | 416 | - | 642 | 12,7 | 35 | 526 | 700 | | | 36,71 € | |
|
|
