        Teleskopické lišty, z oceli, pro boční montáž, částečný výsuv, nosnost do 20 kg

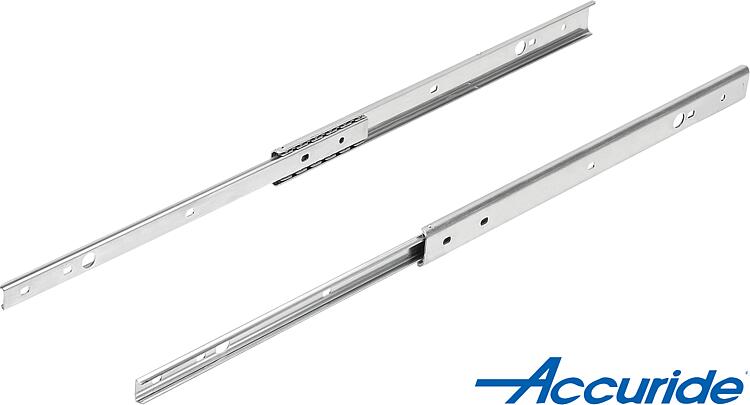

Popis zboží/obrázky produktu

PopisMateriál:Lišty z oceli.
Kuličkové klece z oceli.
Kuličky z oceli.Provedení: Lišty pozinkované.
Kuličkové klece pozinkované.
Kuličky kalené.Pokyny k objednání:Prodej po párech.Upozornění:U teleskopických lišt s částečným vysunutím je zdvih menší než montážní délka. Dynamická zatěžovací kapacita teleskopických lišt uvádí maximální zatížitelnost svisle namontovaného páru teleskopických lišt při využití plné dráhy výsuvu. Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 80.000 cyklů.

U horizontální montáže je nosnost o 75% nižší.

Výška hlavy upevňovacích šroubů by neměla přesáhnout 2,5 mm, jinak hrozí nebezpečí kolize s jinými částmi lišty.Teplotní rozsah:-20 °C - +70 °C.

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 21334-01 Teleskopické lišty, z oceli, pro boční montáž, částečný výsuv, nosnost do 20 kg

134 kB

Montážní návod 21334-01

209 kB

Overview of items telescopic slides

82,6 kB

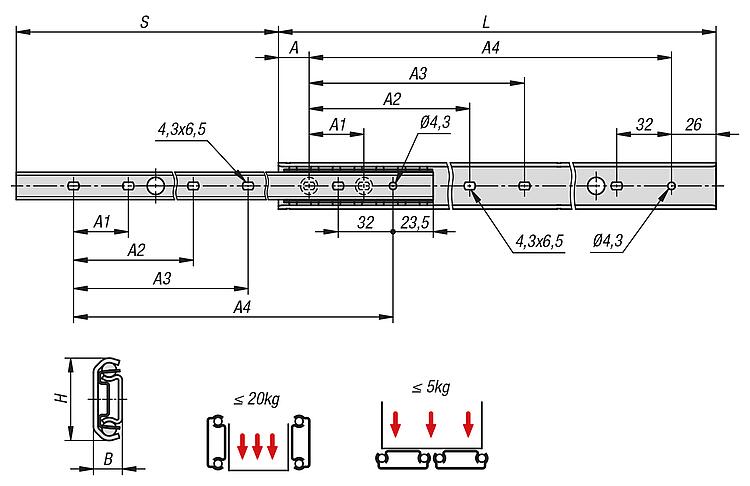

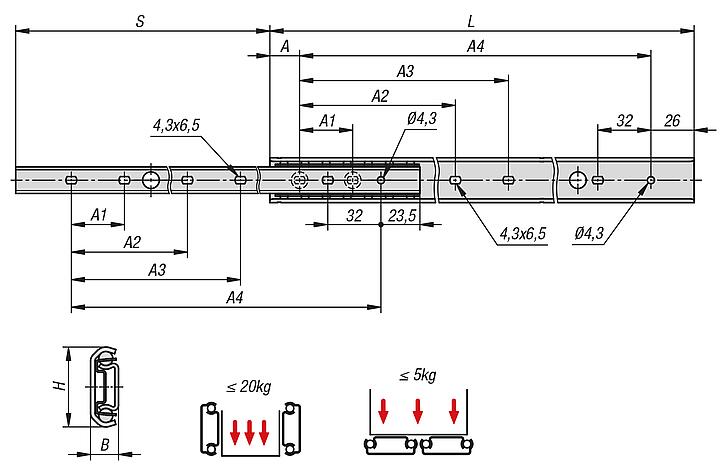

Výkresy

Výběr/filtr zboží

Objednací číslo	Výrobce číslo výrobku	A	A1	A2	A3	B	H	Zdvih S	L	Montáž	Typ výrobku	Nosnost na jeden pár (80.000 cyklů) kg	Druh balení	Cena
21334-01-0200	DZ2720-0020	14	32	-	-	9,5	27,14	145,2	200	boční montáž	standardní	13	1 kus = 1 pár	22,06 €
21334-01-0250	DZ2720-0025	32	32	-	-	9,5	27,14	182,5	250	boční montáž	standardní	15	1 kus = 1 pár	23,52 €
21334-01-0300	DZ2720-0030	18	32	128	-	9,5	27,14	219,8	300	boční montáž	standardní	18	1 kus = 1 pár	25,01 €
21334-01-0350	DZ2720-0035	36	32	128	160	9,5	27,14	257,1	350	boční montáž	standardní	20	1 kus = 1 pár	26,46 €
21334-01-0400	DZ2720-0040	22	32	160	192	9,5	27,14	294,4	400	boční montáž	standardní	20	1 kus = 1 pár	28,22 €
21334-01-0450	DZ2720-0045	40	32	160	192	9,5	27,14	331,7	450	boční montáž	standardní	20	1 kus = 1 pár	29,65 €
21334-01-0500	DZ2720-0050	26	32	192	224	9,5	27,14	369	500	boční montáž	standardní	18	1 kus = 1 pár	31,10 €
