        Teleskopické lišty, ocelové pro boční montáž, plný výsuv, nosnost do 50 kg

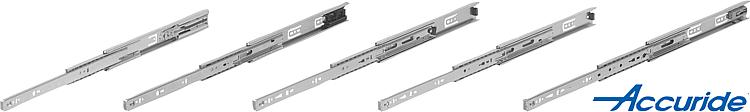

Popis zboží/obrázky produktu

PopisMateriál:Lišty z oceli.
Kuličkové klece z oceli.
Kuličky z oceli.Provedení: Lišty pozinkované.
Kuličkové klece pozinkované.
Kuličky kalené.Pokyny k objednání:Prodej po párech.Upozornění:U teleskopických lišt s kompletním vysunutím je zdvih přibližně shodný s montážní délkou, čímž je zaručen vyšší komfort a přístupnost. Pohybem odjišťovací páčky lze zásuvku snadno vyjmout a oddělit od vedení. Dynamická zatěžovací kapacita teleskopických lišt uvádí maximální zatížitelnost svisle namontovaného páru teleskopických lišt při využití plné dráhy výsuvu.

Nejsou vhodné pro horizontální montáž.

Výška hlavy upevňovacích šroubů by neměla přesáhnout 2,5 mm, jinak hrozí nebezpečí kolize s jinými částmi lišty.

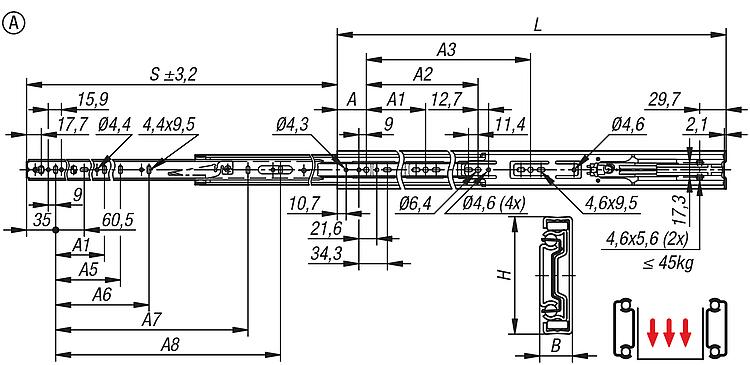

Provedení A:
Díky tlumení zásuvu jsou teleskopické lišty při zavírání zachycovány tlumeně a samočinně zajíždí do koncové polohy.
Uvedené nosnosti se vztahují na maximální hodnotu při 80.000 cyklech.

Provedení B:
Lehkým tlakem se teleskopické výsuvy automaticky a téměř potichu vysunou. Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 80.000 cyklů.

Provedení C:
Zaskočení v otevřené a uzavřené poloze.
Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 10 000 cyklů resp. 80 000 cyklů.

Provedení D:
Zaskočení do blokovací polohy.
Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 80.000 cyklů.

Provedení E:
Díky samočinnému zásuvu zajiždí teleskopické lišty při zavírání tlumeně a samočinně do koncové polohy.
Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 10 000 cyklů resp. 80 000 cyklů.Teplotní rozsah:Provedení A:
+10°C až +40°C.

Provedení B:
-20°C až +70°C.

Provedení C:
-20°C až +70°C.

Provedení D:
-20°C až +70°C.Přednosti:Soft close
Push to open
Samočinný zásuv
Zaskočení v otevřené a uzavřené poloze

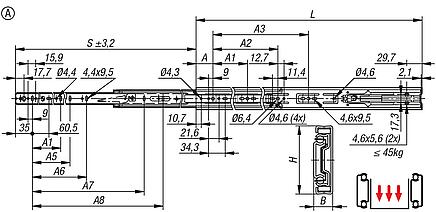

Rychlé přední odpojeníPříslušenství:Montážní úhelník z oceli pro teleskopické lišty 21335-80Odkaz na výkres:

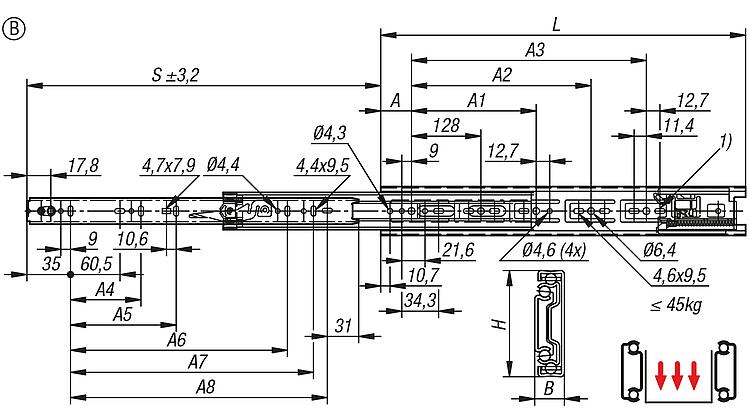

Provedení B:
1) Montážní otvor u 21334-15-2040022, 21334-15-2050022,
21334-15-2060022, 21334-15-2040035, 21334-15-2050035 a 21334-15-2060035 není k dispozici

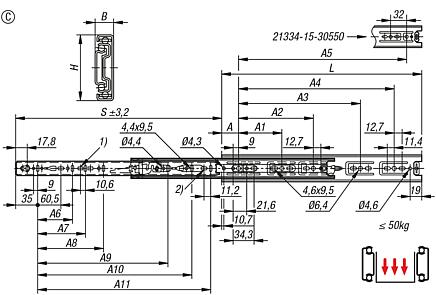

Provedení C:
1) Montážní otvor u 21334-15-30600, 21334-15-30650 a 21334-15-30700 k dispozici
2) Montageloch u 21334-15-30250 není k dispozici

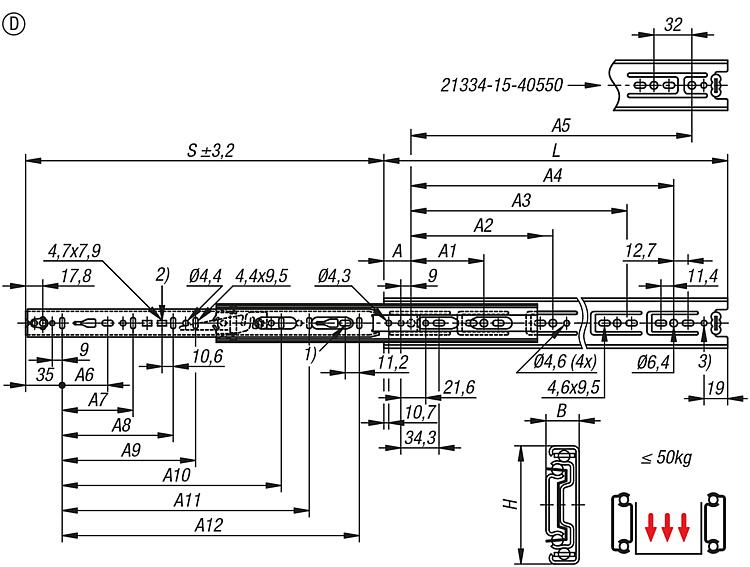

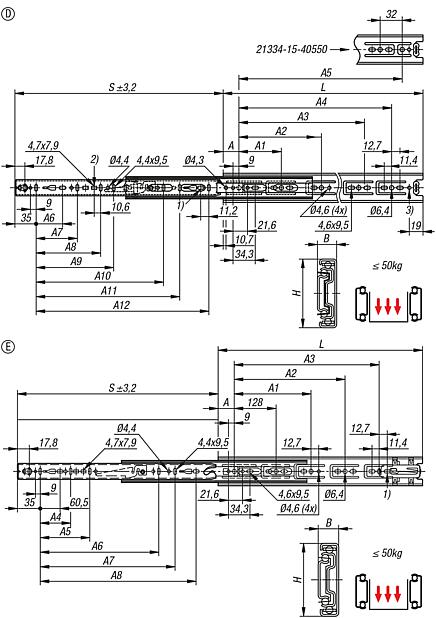

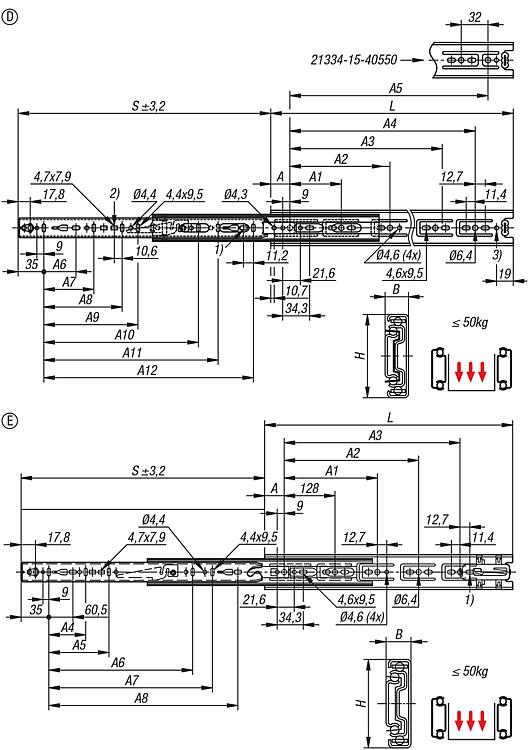

Provedení D:
1) Montážní otvor u 21334-15-40148, 21334-15-40199
a 21334-15-40250 není k dispozici
2) Montážní otvor u 21334-15-40600, 21334-15-40650
a 21334-15-40700 k dispozici
3) Montážní otvor u 21334-15-30600 a 21334-15-30650 není k dispozici

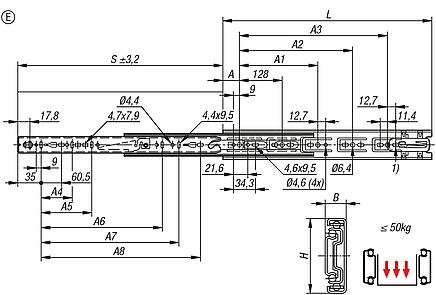

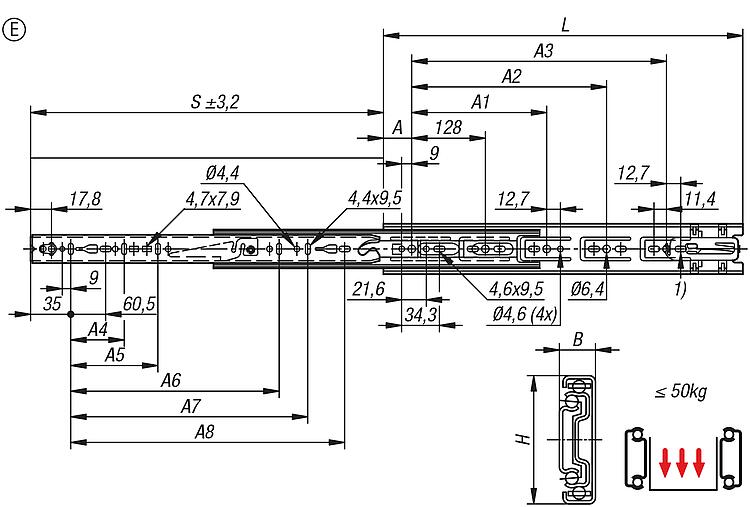

Provedení E:
1) Montážní otvor u 21444-15-5040027, 21554-15-5050027, 21447-15-5040041 a 21557-15-5050041 není k dispozici
