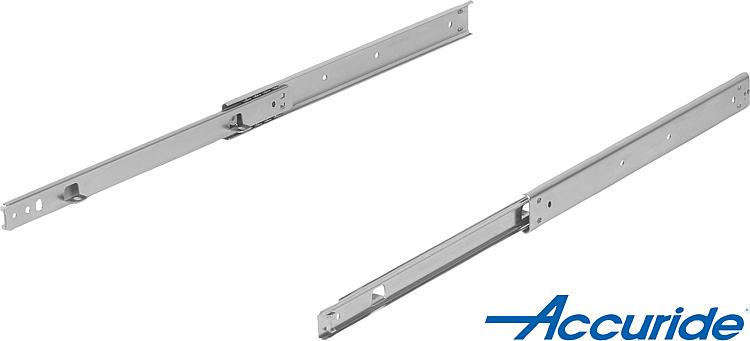

21334-05Teleskopické lišty, ocelové pro povrchovou montáž, částečné... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Lišty z oceli.
Kuličkové klece z oceli.
Kuličky z oceli.Provedení: Lišty pozinkované.
Kuličkové klece pozinkované.
Kuličky kalené.Pokyny k objednání:Prodej po párech.
Upozornění:U teleskopických lišt s částečným oboustranným vysunutím je zdvih menší než montážní délka. Představují cenově výhodné řešení při vedení zásuvek a podobných zařízení za nízkého tření a vysoké boční stability. Zaskočení do střední polohy Boční šroubové spoje na vnitřní liště jsou nahrazeny úložnými úhelníky. Dynamická zatěžovací kapacita teleskopických lišt uvádí maximální zatížitelnost svisle namontovaného páru teleskopických lišt při využití plné dráhy výsuvu. Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 50.000 cyklů.
Nejsou vhodné pro horizontální montáž.
Výška hlavy upevňovacích šroubů by neměla přesáhnout 2,5 mm, jinak hrozí nebezpečí kolize s jinými částmi lišty.Přednosti:Vytažení v obou směrech
Lehký chod
Vysoká senzibilita přesným vedenímZvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo
| Výrobce číslo výrobku | Montáž | Typ výrobku | Nosnost
na jeden pár v
kg | Druh balení | CAD | Přís. | Cena | Objednat |
|---|
| 21334-05-0305 | DZ2002-0012-2 | povrchová montáž | standardní | 35 | 1 kus = 1 pár |  | | 42,68 € | | | 21334-05-0356 | DZ2002-0014-2 | povrchová montáž | standardní | 35 | 1 kus = 1 pár | | | 47,97 € | | | 21334-05-0406 | DZ2002-0016-2 | povrchová montáž | standardní | 35 | 1 kus = 1 pár | | | 48,45 € | | | 21334-05-0457 | DZ2002-0018-2 | povrchová montáž | standardní | 35 | 1 kus = 1 pár | | | 48,97 € | | | 21334-05-0508 | DZ2002-0020-2 | povrchová montáž | standardní | 32 | 1 kus = 1 pár | | | 49,40 € | | | 21334-05-0558 | DZ2002-0022-2 | povrchová montáž | standardní | 31 | 1 kus = 1 pár | | | 50,13 € | | | 21334-05-0610 | DZ2002-0024-2 | povrchová montáž | standardní | 29 | 1 kus = 1 pár | | | 50,78 € | | | 21334-05-0660 | DZ2002-0026-2 | povrchová montáž | standardní | 27 | 1 kus = 1 pár | | | 51,18 € | | | 21334-05-0711 | DZ2002-0028-2 | povrchová montáž | standardní | 24 | 1 kus = 1 pár | | | 51,89 € | |

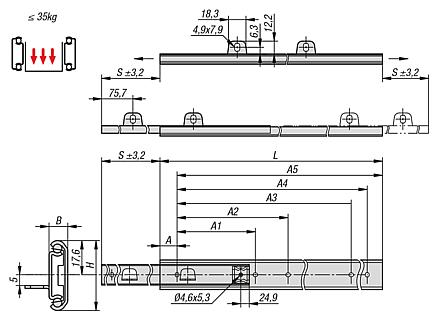

| Objednací číslo | A
| A1 | A2 | A3 | A4 | A5 | B | H | Zdvih
S | L | CAD | Přís. | Cena | Objednat |
|---|
| 21334-05-0305 | 28,9 | 111 | - | 136,4 | 247,7 | 276,1 | 9,5 | 35,3 | 221,5 | 305 | | | 42,68 € | | | 21334-05-0356 | 29,1 | 111 | - | 187,2 | 298,5 | 326,9 | 9,5 | 35,3 | 272,3 | 356 | | | 47,97 € | | | 21334-05-0406 | 28,3 | 111 | - | 136,4 | 349,3 | 377,7 | 9,5 | 35,3 | 297,7 | 406 | | | 48,45 € | | | 21334-05-0457 | 28,5 | 111 | 199,9 | 288,8 | 400,1 | 428,5 | 9,5 | 35,3 | 323,1 | 457 | | | 48,97 € | | | 21334-05-0508 | 28,7 | 111 | 225,3 | 339,6 | 450,9 | 479,3 | 9,5 | 35,3 | 373,9 | 508 | | | 49,40 € | | | 21334-05-0558 | 27,9 | 111 | 250,7 | 390,4 | 501,7 | 530,1 | 9,5 | 35,3 | 399,3 | 558 | | | 50,13 € | | | 21334-05-0610 | 29,1 | 111 | 276,1 | 441,2 | 552,5 | 580,9 | 9,5 | 35,3 | 424,7 | 610 | | | 50,78 € | | | 21334-05-0660 | 28,3 | 111 | 301,5 | 492 | 603,3 | 631,7 | 9,5 | 35,3 | 475,5 | 660 | | | 51,18 € | | | 21334-05-0711 | 28,5 | 111 | 326,9 | 542,8 | 654,1 | 682,5 | 9,5 | 35,3 | 500,9 | 711 | | | 51,89 € | |
|
