边缘保护密封型材内置钢丝芯

产品
- 产品概览
  - norelem technoshop
    - 量尺、磁性标签和磁性袋、防护网、 Supercraft 软头锤、防冲件、锥形清洁器和清洁棒、冷却管
      - 边缘保护密封型材内置钢丝芯

商品描述/产品说明

查看/筛选所有商品

产品说明材料：边缘保护 EPDM 或 PVC。
EPDM 泡沫橡胶密封件。
规格：黑色。提示：这种型材除了具有保护边缘的作用，还对其他部件，诸如门、闸板或壳体盖板等，提供防潮、防尘和防止脏污的密封功能。根据海绵橡胶型材的不同形状，可用于不同的应用领域。

对于边缘保护密封型材，我们建议将密封件最多压缩 50%（压缩）。
为了确保最佳的密封性，密封件应压缩 30-40%。
说明中提到我们的建议，在实际应用中应取决于应用程序和安装的部件各异。

由 EPDM 制成的边缘保护密封型材已经过 UL50、UL50E 和 UL94HB 认证。装配：安装简单、快速、方便。用手按压，边缘保护密封型材可自动夹住。不需要任何粘合材料或固定材料。根据要求：其他长度。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 96521 边缘保护密封型材内置钢丝芯

271 kB

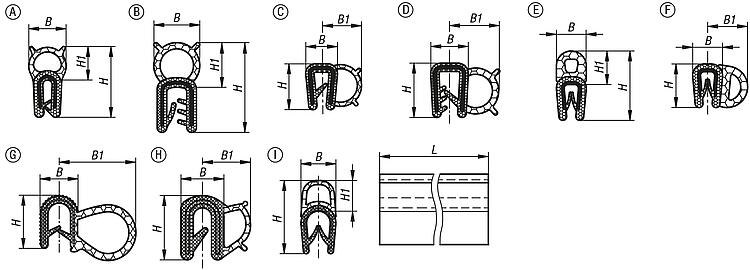

图片（总概述）

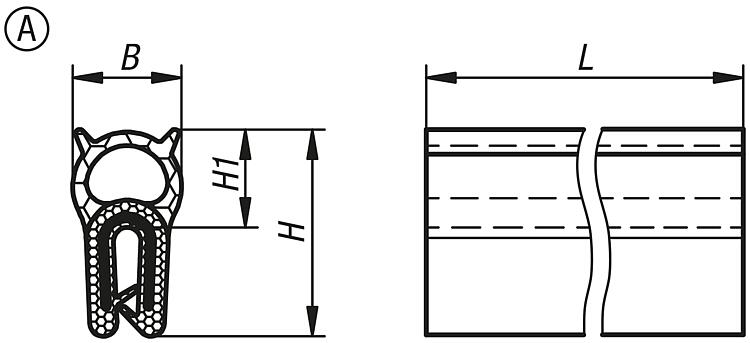

边缘保护密封型材，内置钢丝芯，A 型

更多信息

图纸

商品选择/筛选

订货号	类型	主体材料	L	夹紧范围 mm	最小弯曲半径 mm	B	H	价格
96521-015X2000	A	EPDM	2000	0,5-1,5	A=50 B=180 C=25 D=25	8	15	根据要求
96521-015X5000	A	EPDM	5000	0,5-1,5	A=50 B=180 C=25 D=25	8	15	根据要求
96521-015X10000	A	EPDM	10000	0,5-1,5	A=50 B=180 C=25 D=25	8	15	根据要求
96521-015X20000	A	EPDM	20000	0,5-1,5	A=50 B=180 C=25 D=25	8	15	根据要求
96521-015X50000	A	EPDM	50000	0,5-1,5	A=50 B=180 C=25 D=25	8	15	根据要求

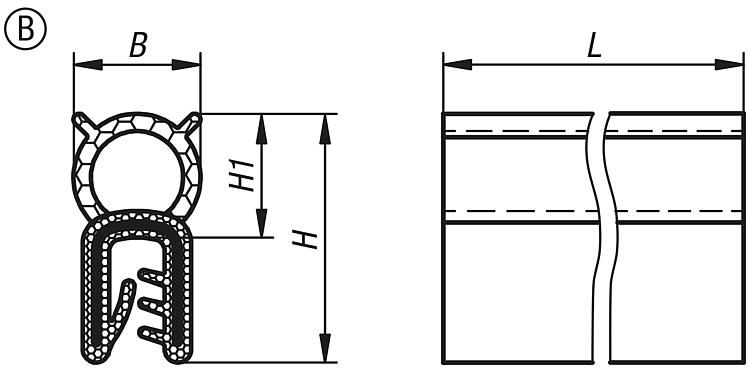

边缘保护密封型材，内置钢丝芯，B 型

更多信息

图纸

商品选择/筛选

订货号	类型	主体材料	L	夹紧范围 mm	最小弯曲半径 mm	B	H	H1	价格
96521-122X2000	B	EPDM	2000	1,0-3,0	A=50 B=180 C=30 D=30	11	22	11	根据要求
96521-122X5000	B	EPDM	5000	1,0-3,0	A=50 B=180 C=30 D=30	11	22	11	根据要求
96521-122X10000	B	EPDM	10000	1,0-3,0	A=50 B=180 C=30 D=30	11	22	11	根据要求
96521-122X20000	B	EPDM	20000	1,0-3,0	A=50 B=180 C=30 D=30	11	22	11	根据要求
96521-122X50000	B	EPDM	50000	1,0-3,0	A=50 B=180 C=30 D=30	11	22	11	根据要求

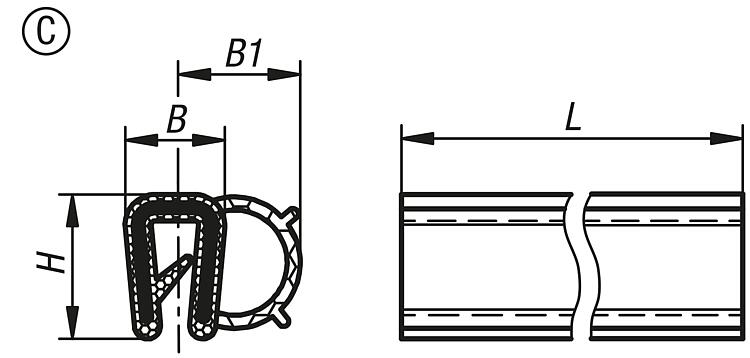

边缘保护密封型材，内置钢丝芯，C 型

更多信息

图纸

商品选择/筛选

订货号	类型	主体材料	L	夹紧范围 mm	最小弯曲半径 mm	B	B1	H	价格
96521-211X2000	C	EPDM	2000	1,0-2,0	A=100 B=200 C=100 D=60	8	9	11	根据要求
96521-211X5000	C	EPDM	5000	1,0-2,0	A=100 B=200 C=100 D=60	8	9	11	根据要求
96521-211X10000	C	EPDM	10000	1,0-2,0	A=100 B=200 C=100 D=60	8	9	11	根据要求
96521-211X20000	C	EPDM	20000	1,0-2,0	A=100 B=200 C=100 D=60	8	9	11	根据要求
96521-211X50000	C	EPDM	50000	1,0-2,0	A=100 B=200 C=100 D=60	8	9	11	根据要求

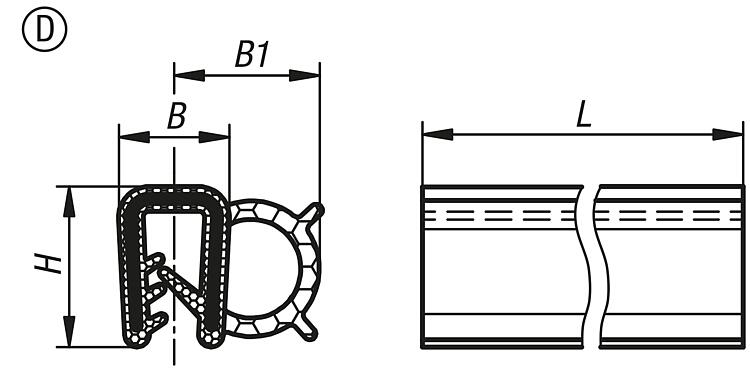

边缘保护密封型材，内置钢丝芯，D 型

更多信息

图纸

商品选择/筛选

订货号	类型	主体材料	L	夹紧范围 mm	最小弯曲半径 mm	B	B1	H	价格
96521-313X2000	D	EPDM	2000	2,0	A=50 B=20 C=120 D=40	9	12	13	根据要求
96521-313X5000	D	EPDM	5000	2,0	A=50 B=20 C=120 D=40	9	12	13	根据要求
96521-313X10000	D	EPDM	10000	2,0	A=50 B=20 C=120 D=40	9	12	13	根据要求
96521-313X20000	D	EPDM	20000	2,0	A=50 B=20 C=120 D=40	9	12	13	根据要求
96521-313X50000	D	EPDM	50000	2,0	A=50 B=20 C=120 D=40	9	12	13	根据要求

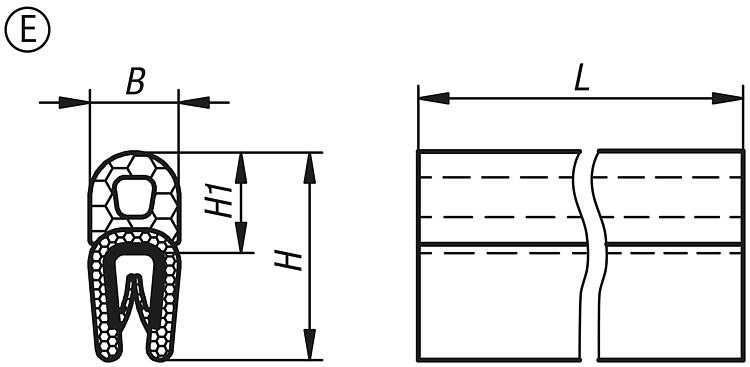

边缘保护密封型材，内置钢丝芯，E 型

更多信息

图纸

商品选择/筛选

订货号	类型	主体材料	L	夹紧范围 mm	最小弯曲半径 mm	B	H	H1	价格
96521-415X2000	E	PVC	2000	1,0-2,0	A=20 B=40 C=10 D=10	6,5	15	7	根据要求
96521-415X5000	E	PVC	5000	1,0-2,0	A=20 B=40 C=10 D=10	6,5	15	7	根据要求
96521-415X10000	E	PVC	10000	1,0-2,0	A=20 B=40 C=10 D=10	6,5	15	7	根据要求
96521-415X20000	E	PVC	20000	1,0-2,0	A=20 B=40 C=10 D=10	6,5	15	7	根据要求
96521-415X50000	E	PVC	50000	1,0-2,0	A=20 B=40 C=10 D=10	6,5	15	7	根据要求

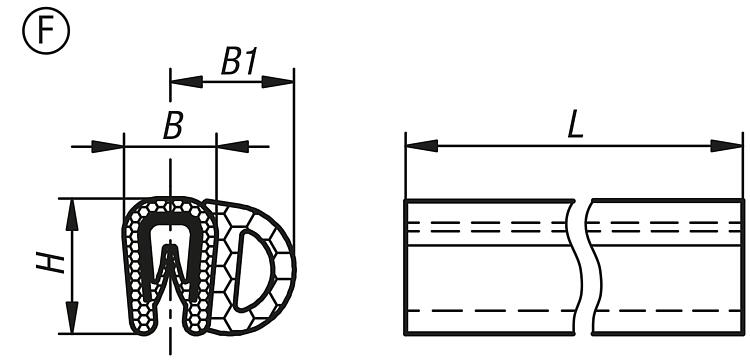

边缘保护密封型材，内置钢丝芯，F 型

更多信息

图纸

商品选择/筛选

订货号	类型	主体材料	L	夹紧范围 mm	最小弯曲半径 mm	B	B1	H	价格
96521-510X2000	F	PVC	2000	1,0-2,0	A=20 B=15 C=30 D=30	7	9	10	根据要求
96521-510X5000	F	PVC	5000	1,0-2,0	A=20 B=15 C=30 D=30	7	9	10	根据要求
96521-510X10000	F	PVC	10000	1,0-2,0	A=20 B=15 C=30 D=30	7	9	10	根据要求
96521-510X20000	F	PVC	20000	1,0-2,0	A=20 B=15 C=30 D=30	7	9	10	根据要求
96521-510X50000	F	PVC	50000	1,0-2,0	A=20 B=15 C=30 D=30	7	9	10	根据要求

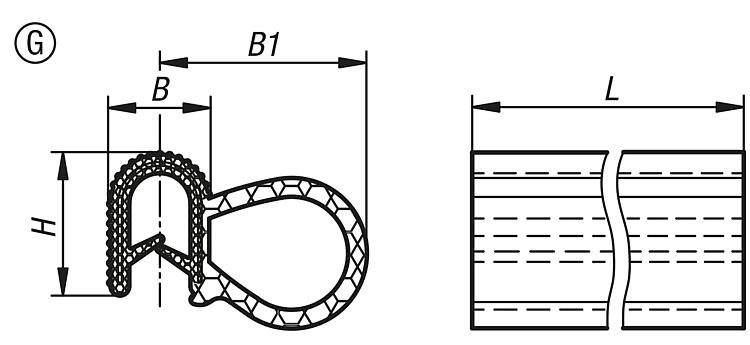

边缘保护密封型材，内置钢丝芯，G 型

更多信息

图纸

商品选择/筛选

订货号	类型	主体材料	L	夹紧范围 mm	最小弯曲半径 mm	B	B1	H	价格
96521-615X2000	G	EPDM	2000	1,0-3,5	A=200 B=80 C=200 D=200	11	22	15	根据要求
96521-615X5000	G	EPDM	5000	1,0-3,5	A=200 B=80 C=200 D=200	11	22	15	根据要求
96521-615X10000	G	EPDM	10000	1,0-3,5	A=200 B=80 C=200 D=200	11	22	15	根据要求
96521-615X20000	G	EPDM	20000	1,0-3,5	A=200 B=80 C=200 D=200	11	22	15	根据要求
96521-615X50000	G	EPDM	50000	1,0-3,5	A=200 B=80 C=200 D=200	11	22	15	根据要求

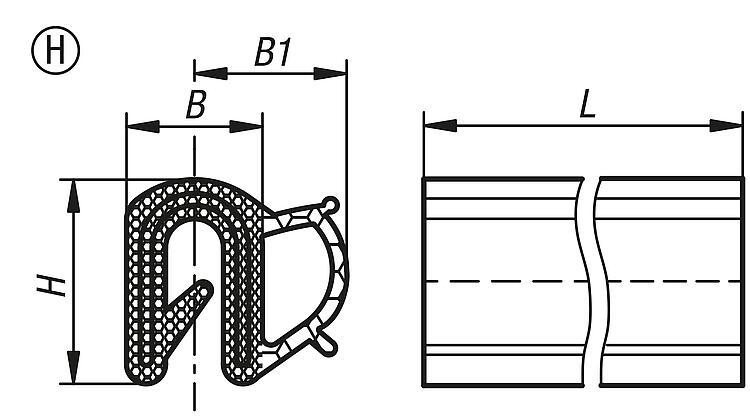

边缘保护密封型材，内置钢丝芯，H 型

更多信息

图纸

商品选择/筛选

订货号	类型	主体材料	L	夹紧范围 mm	最小弯曲半径 mm	B	B1	H	价格
96521-712X2000	H	EPDM	2000	0,8-2,5	A=40 B=40 C=100 D=60	8	9	12	根据要求
96521-712X5000	H	EPDM	5000	0,8-2,5	A=40 B=40 C=100 D=60	8	9	12	根据要求
96521-712X10000	H	EPDM	10000	0,8-2,5	A=40 B=40 C=100 D=60	8	9	12	根据要求
96521-712X20000	H	EPDM	20000	0,8-2,5	A=40 B=40 C=100 D=60	8	9	12	根据要求
96521-712X50000	H	EPDM	50000	0,8-2,5	A=40 B=40 C=100 D=60	8	9	12	根据要求

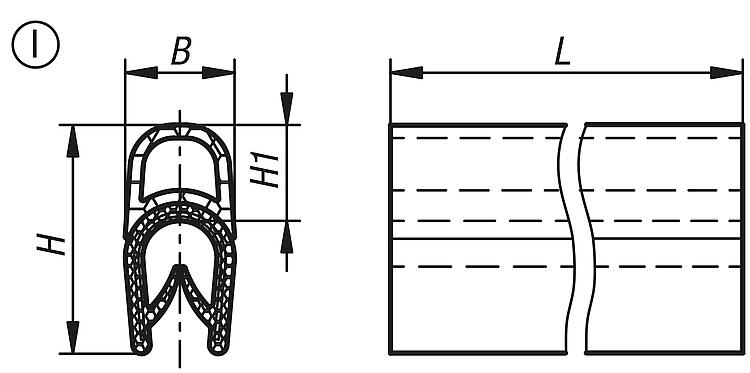

边缘保护密封型材，内置钢丝芯，I 型

更多信息

图纸

商品选择/筛选

订货号	类型	主体材料	L	夹紧范围 mm	最小弯曲半径 mm	B	H	H1	价格
96521-821X2000	I	PVC	2000	1,0-4,0	A=70 B=80 C=15 D=15	10	21	9	根据要求
96521-821X5000	I	PVC	5000	1,0-4,0	A=70 B=80 C=15 D=15	10	21	9	根据要求
96521-821X10000	I	PVC	10000	1,0-4,0	A=70 B=80 C=15 D=15	10	21	9	根据要求
96521-821X20000	I	PVC	20000	1,0-4,0	A=70 B=80 C=15 D=15	10	21	9	根据要求
96521-821X50000	I	PVC	50000	1,0-4,0	A=70 B=80 C=15 D=15	10	21	9	根据要求
