        Manopole a lobi simili a DIN 6336 in alluminio

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:

Alluminio.
Perno filettato acciaio inox 1.4305.
Spina trasversale acciaio inox 1.4310.

Versione:burattato o rettificato e lucidato.
Perno filettato e spina trasversale non trattati.Su richiesta:Pomelli a lobi non trattati (non burattati).Nota disegno:

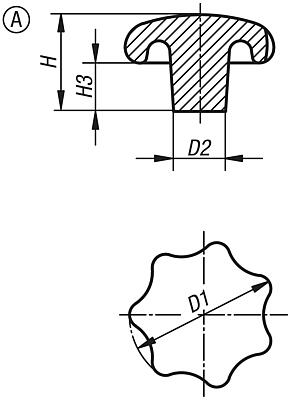

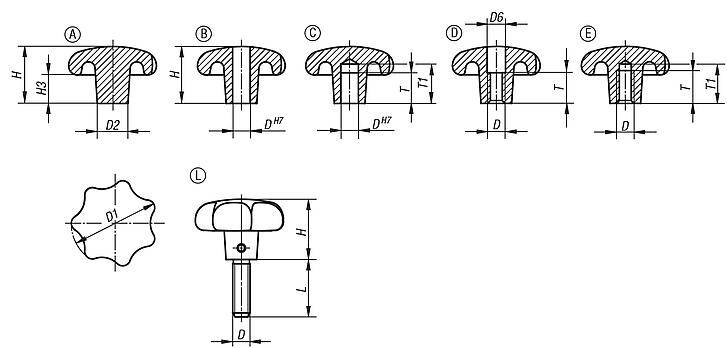

Forma A: pezzo grezzo

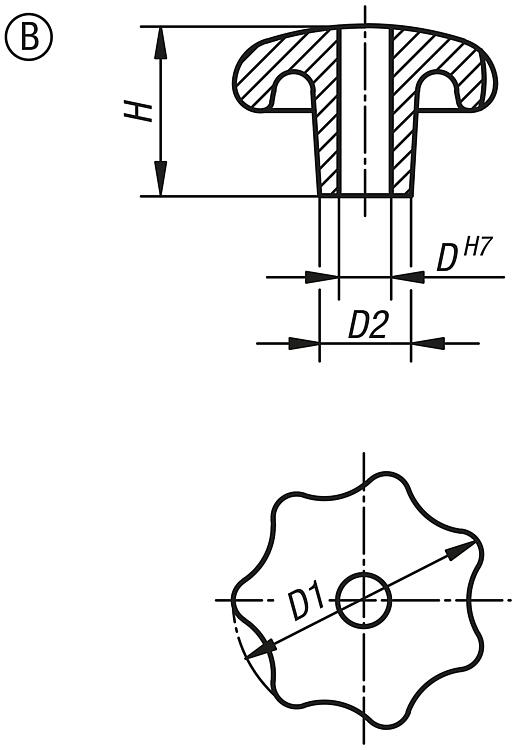

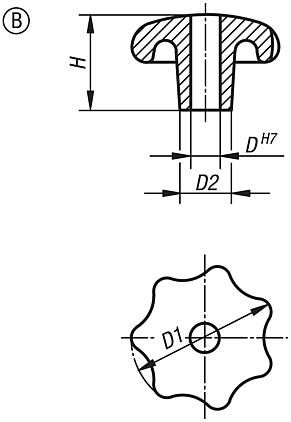

Forma B: foro passante

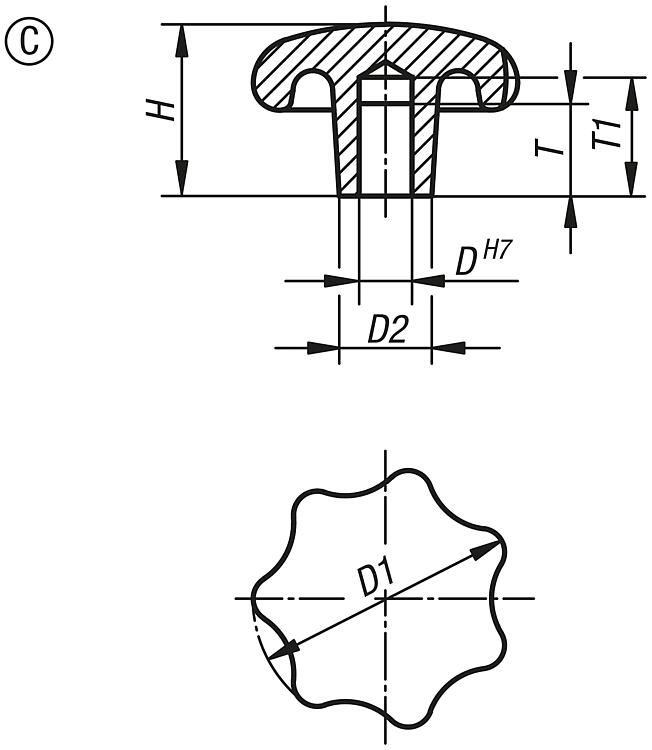

Forma C: foro cieco

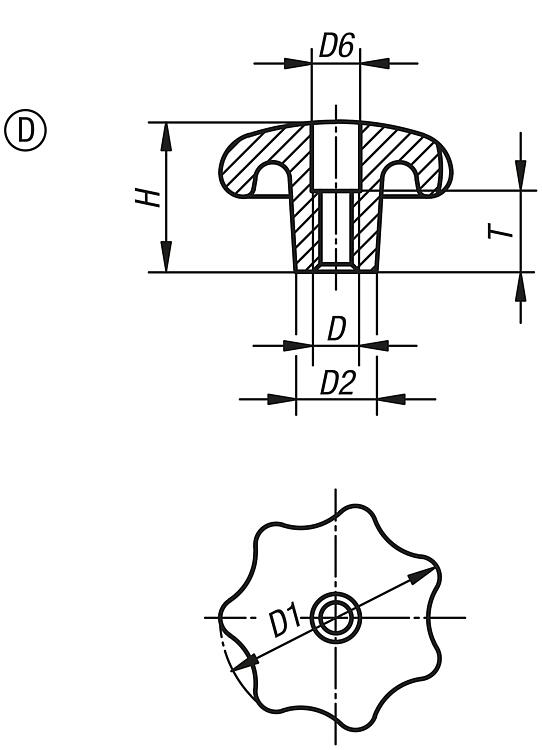

Forma D: filettatura forata

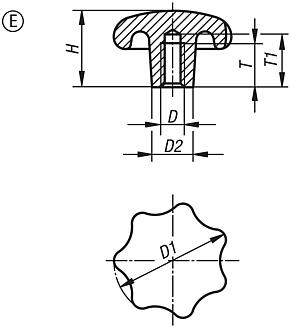

Forma E: foro cieco filettato

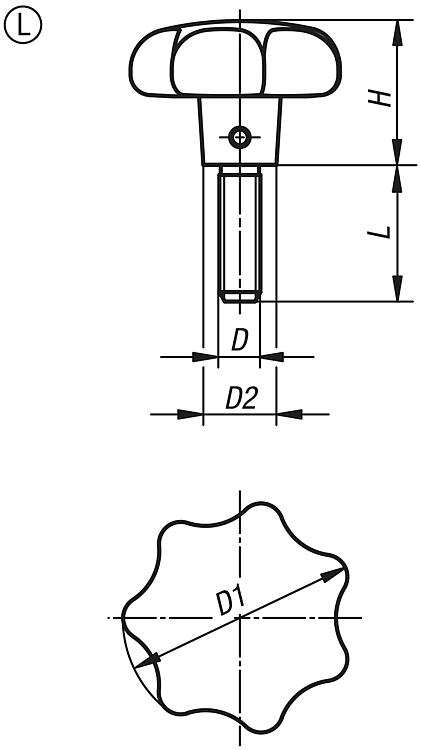

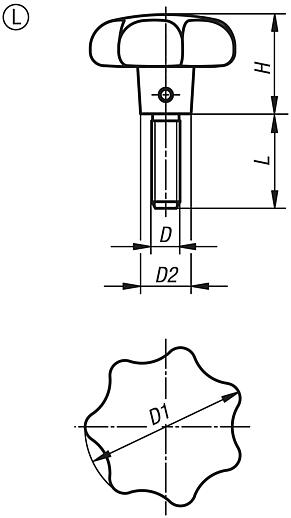

Forma L: con filettatura esterna

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06192 Manopole a lobi simili a DIN 6336 in alluminio

172 kB

Disegni (sintesi completa)

Pomelli a lobi simili a DIN 6336 in alluminio, forma A, pezzo grezzo

Maggiori informazioni

Disegni

Pomelli a lobi simili a DIN 6336 in alluminio, forma A, pezzo grezzo

Selezione/filtro articoli

N. ordine	Forma	Superficie corpo base	D1	D2	H	H3	Prezzo
06192-14008	A	burattato	40	14	26	13	3,90 €
06192-15010	A	burattato	50	18	34	17	5,06 €
06192-16312	A	burattato	63	20	42	21	6,67 €
06192-18016	A	burattato	80	25	52	25	9,56 €

Pomelli a lobi simili a DIN 6336 in alluminio, forma B, foro continuo

Maggiori informazioni

Disegni

Pomelli a lobi simili a DIN 6336 in alluminio, forma B, foro continuo

Selezione/filtro articoli

N. ordine	Forma	Superficie corpo base	D	D1	D2	H	Prezzo
06192-24008	B	burattato	8	40	14	25	5,65 €
06192-25010	B	burattato	10	50	18	32	7,08 €
06192-26312	B	burattato	12	63	20	40	9,04 €
06192-28016	B	burattato	16	80	25	50	11,86 €
06192-240082	B	lucidato	8	40	14	25	9,72 €
06192-250102	B	lucidato	10	50	18	32	11,86 €
06192-263122	B	lucidato	12	63	20	40	13,08 €
06192-280162	B	lucidato	16	80	25	50	19,57 €

Pomelli a lobi simili a DIN 6336 in alluminio, forma C, foro cieco

Maggiori informazioni

Disegni

Pomelli a lobi simili a DIN 6336 in alluminio, forma C, foro cieco

Selezione/filtro articoli

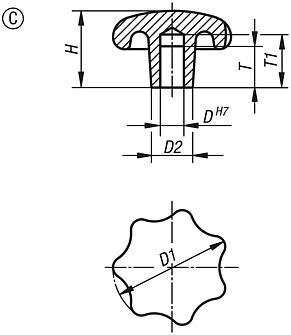

N. ordine	Forma	Superficie corpo base	D	D1	D2	H	T	T1	Prezzo
06192-34008	C	burattato	8	40	14	25	15	18	5,65 €
06192-35010	C	burattato	10	50	18	32	18	21	7,08 €
06192-36312	C	burattato	12	63	20	40	22	25	9,04 €
06192-38016	C	burattato	16	80	25	50	28	32	11,86 €
06192-340082	C	lucidato	8	40	14	25	15	18	9,72 €
06192-350102	C	lucidato	10	50	18	32	18	21	11,86 €
06192-363122	C	lucidato	12	63	20	40	22	25	13,08 €
06192-380162	C	lucidato	16	80	25	50	28	32	19,57 €

Pomelli a lobi simili a DIN 6336 in alluminio, forma D, filettatura forata

Maggiori informazioni

Disegni

Pomelli a lobi simili a DIN 6336 in alluminio, forma D, filettatura forata

Selezione/filtro articoli

N. ordine	Forma	Superficie corpo base	D	D1	D2	D6	H	T	Prezzo
06192-44008	D	burattato	M8	40	14	8,4	25	12	5,65 €
06192-45010	D	burattato	M10	50	18	10,5	32	16	7,08 €
06192-46312	D	burattato	M12	63	20	13	40	20	9,04 €
06192-48016	D	burattato	M16	80	25	17	50	30	11,86 €
06192-440082	D	lucidato	M8	40	14	8,4	25	12	9,72 €
06192-450102	D	lucidato	M10	50	18	10,5	32	16	11,86 €
06192-463122	D	lucidato	M12	63	20	13	40	20	13,08 €
06192-480162	D	lucidato	M16	80	25	17	50	30	19,57 €

Pomelli a lobi simili a DIN 6336 in alluminio, forma E, foro cieco filettato

Maggiori informazioni

Disegni

Pomelli a lobi simili a DIN 6336 in alluminio, forma E, foro cieco filettato

Selezione/filtro articoli

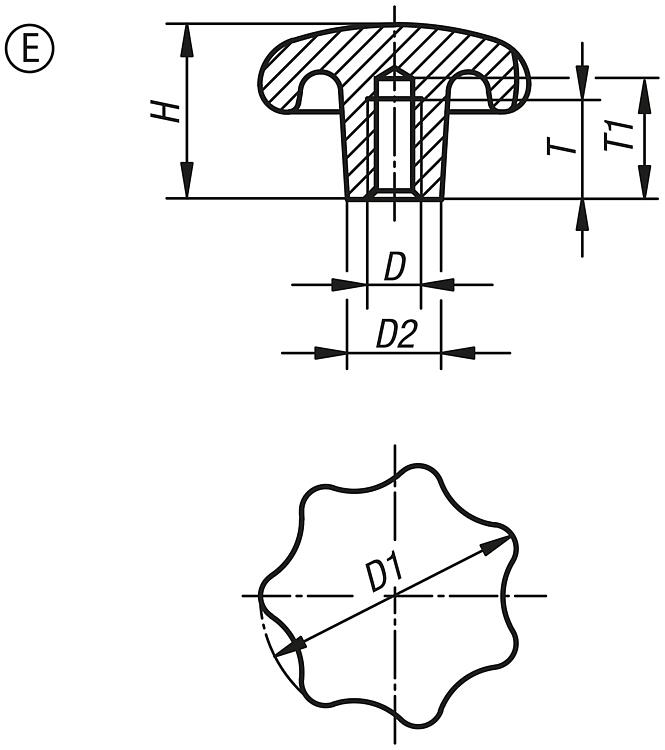

N. ordine	Forma	Superficie corpo base	D	D1	D2	H	T	T1	Prezzo
06192-54008	E	burattato	M8	40	14	25	15	18	5,65 €
06192-55010	E	burattato	M10	50	18	32	18	21	7,08 €
06192-56312	E	burattato	M12	63	20	40	22	25	9,04 €
06192-58016	E	burattato	M16	80	25	50	28	32	11,86 €
06192-540082	E	lucidato	M8	40	14	25	15	18	9,72 €
06192-550102	E	lucidato	M10	50	18	32	18	21	11,86 €
06192-563122	E	lucidato	M12	63	20	40	22	25	13,08 €
06192-580162	E	lucidato	M16	80	25	50	28	32	19,57 €

Pomelli a lobi simili a DIN 6336, in alluminio, forma L, con filetto esterno

Maggiori informazioni

Disegni

Pomelli a lobi simili a DIN 6336, in alluminio, forma L, con filetto esterno

Selezione/filtro articoli

N. ordine	Forma	Superficie corpo base	D	D1	D2	H	L	Prezzo
06192-64008X20	L	burattato	M8	40	14	25	20	9,92 €
06192-64008X25	L	burattato	M8	40	14	25	25	10,13 €
06192-64008X30	L	burattato	M8	40	14	25	30	10,20 €
06192-64008X40	L	burattato	M8	40	14	25	40	10,42 €
06192-65010X25	L	burattato	M10	50	18	32	25	11,80 €
06192-65010X30	L	burattato	M10	50	18	32	30	12,04 €
06192-65010X40	L	burattato	M10	50	18	32	40	12,28 €
06192-65010X50	L	burattato	M10	50	18	32	50	12,48 €
06192-66312X30	L	burattato	M12	63	20	40	30	14,93 €
06192-66312X40	L	burattato	M12	63	20	40	40	15,08 €
06192-66312X50	L	burattato	M12	63	20	40	50	15,67 €
06192-66312X60	L	burattato	M12	63	20	40	60	15,99 €
