        Dadi zigrinati in acciaio e acciaio inox DIN 6303

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:

Acciaio automatico.
Acciaio inox 1.4305.

Versione:Acciaio automatico brunito.

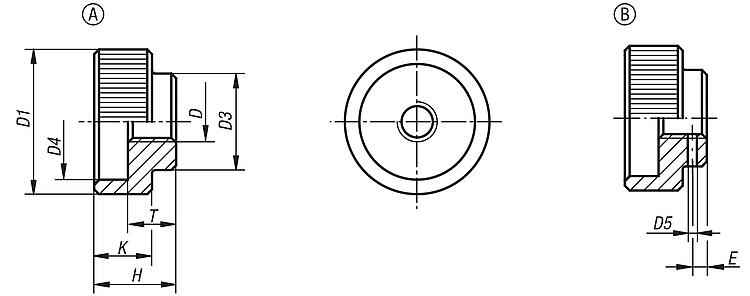

Acciaio inox non trattato.Nota:Per garantire una migliore presa, è stata preferita una graduazione più grande rispetto allo standard DIN.Nota disegno:

Forma A: senza foro per perno
Forma B: con foro per perno

- Praticare e alesare foro per perno durante l'assemblaggio.

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06010 Dadi zigrinati in acciaio e acciaio inox DIN 6303

273 kB

Disegni (sintesi completa)

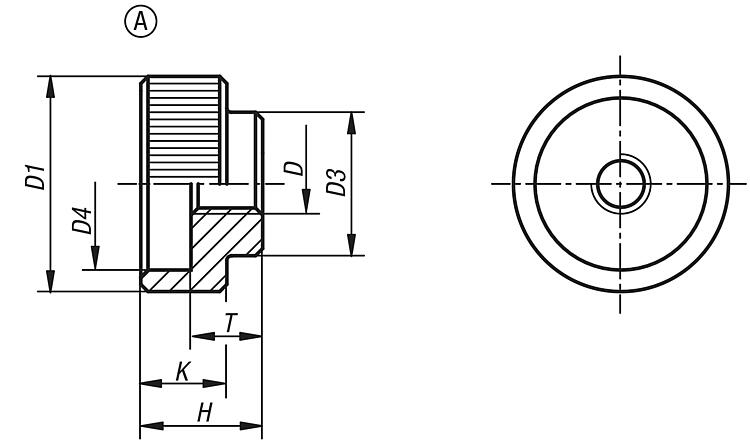

Dadi zigrinati in acciaio e acciaio inox DIN 6303 forma A, senza foro per perno

Maggiori informazioni

Disegni

Dadi zigrinati in acciaio e acciaio inox DIN 6303 forma A, senza foro per perno

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	D	D1	D3	D4	H	K	T	Prezzo
06010-105	A	acciaio automatico	M5	20	14	15	12	8	7	1,37 €
06010-106	A	acciaio automatico	M6	24	16	18	14	10	8	1,62 €
06010-108	A	acciaio automatico	M8	30	20	24	17	12	10	2,21 €
06010-110	A	acciaio automatico	M10	36	28	30	20	14	12	3,36 €
06010-112	A	acciaio automatico	M12	40	32	34	24	16	14	4,69 €
06010-1052	A	acciaio inox	M5	20	14	15	12	8	7	2,85 €
06010-1062	A	acciaio inox	M6	24	16	18	14	10	8	3,34 €
06010-1082	A	acciaio inox	M8	30	20	24	17	12	10	4,45 €
06010-1102	A	acciaio inox	M10	36	28	30	20	14	12	6,83 €
06010-1122	A	acciaio inox	M12	40	32	34	24	16	14	9,46 €

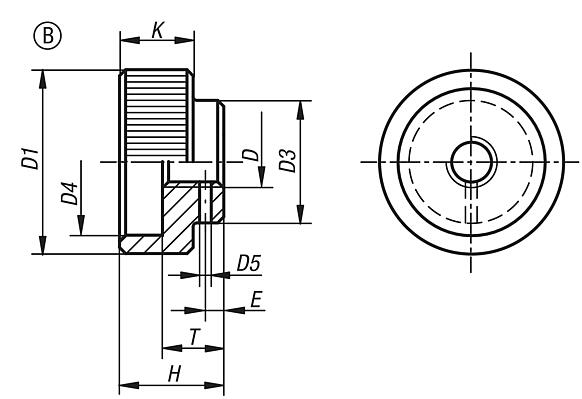

Dadi zigrinati in acciaio DIN 6303 forma B, con foro per perno

Maggiori informazioni

Disegni

Dadi zigrinati in acciaio DIN 6303 forma B, con foro per perno

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	D	D1	D3	D4	D5 preforato	E	H	K	T	Spina cilindrica compatibile ISO 2338	Prezzo
06010-205	B	acciaio automatico	M5	20	14	15	1,4	2,5	12	8	7	1,5	1,77 €
06010-206	B	acciaio automatico	M6	24	16	18	1,4	2,5	14	10	8	1,5	2,08 €
06010-208	B	acciaio automatico	M8	30	20	24	1,9	3	17	12	10	2	2,86 €
06010-210	B	acciaio automatico	M10	36	28	30	2,9	4	20	14	12	3	4,17 €
06010-212	B	acciaio automatico	M12	40	32	34	3,9	4	24	16	14	4	5,46 €
