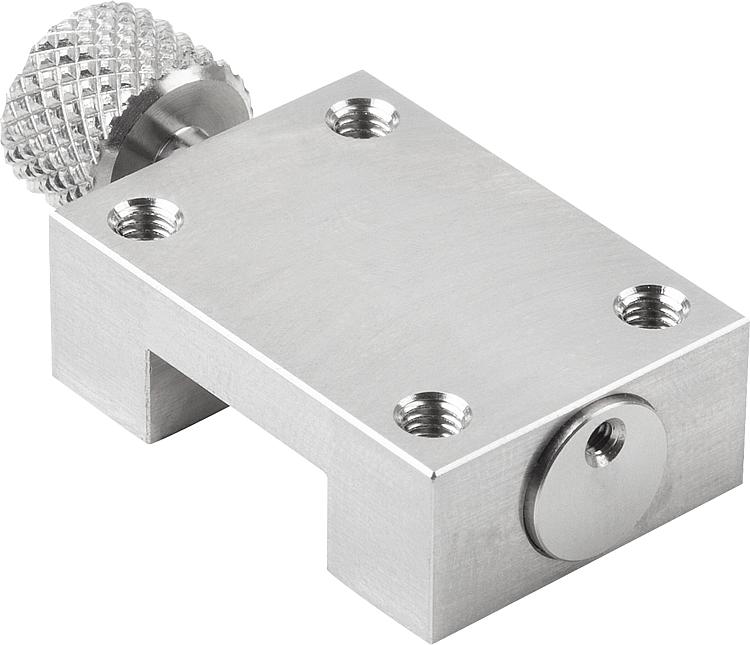

21427-01Svěrací prvky pro miniaturní profilové vodicí lišty |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Pouzdro a rýhovaný šroub nerezová ocel.Provedení: Pouzdro a rýhovaný šroub bez povrchové úpravy.Upozornění:Ručně ovládané svěrací prvky pro statické svírání. Sevření se provádí rukou pomocí rýhovaného šroubu. Plovoucí uložení svěracích pák zaručuje symetrické rozložení síly na vedení. Až 50.000 statických svěrných cyklů (hodnota B10d).

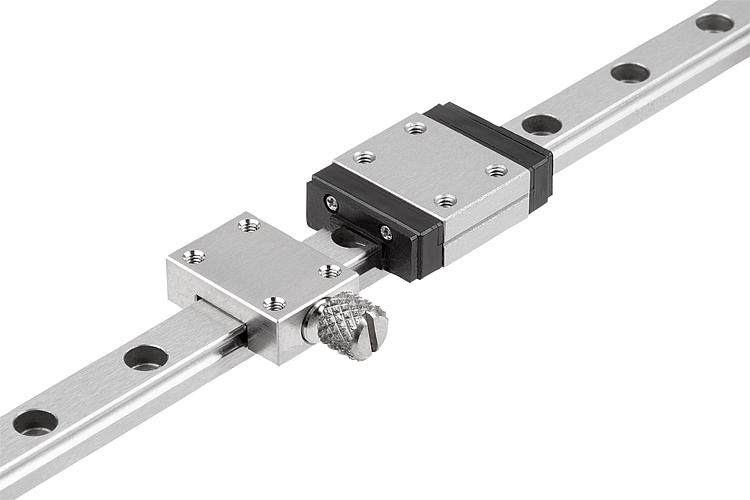

Třecí styk mezi svěrným prvkem a lineárním vedením vzniká zásadně na volných plochách profilové vodicí lišty, přičemž se vodicí dráhy kuličkových vedení nepoškodí.
Zkouška upínací síly provedena s olejovou mazací vrstvou na profilové vodicí liště.Teplotní rozsah:-10 °C až +70 °C.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

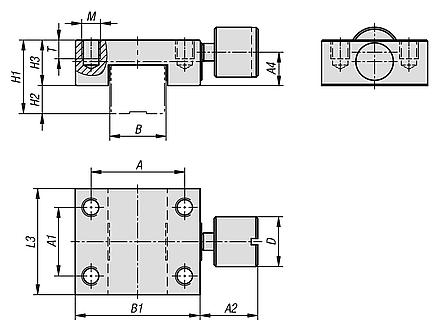

| Objednací číslo | Velikost | A
| A1 | A2 | A4 | B | B1 | D | H1 | H2 | H3 | L3 | M | T | Přídržná
síla
F1 N | Moment
utažení
Nm | CAD | Přís. | Cena | Objednat |
|---|
| 21427-01-07 | 7 | 12 | 8 | 7 | 4,3 | 7 | 17 | 6 | 8 | 2 | 6 | 12 | M2 | 2,5 | 65 | 0,11 |  | | 159,90 € | | | 21427-01-09 | 9 | 15 | 11 | 9 | 5,35 | 9 | 20 | 8 | 10 | 2,7 | 7,3 | 17 | M3 | 3 | 100 | 0,17 | | | 169,12 € | | | 21427-01-12 | 12 | 20 | 13 | 10 | 7,15 | 12 | 27 | 10 | 13 | 3,5 | 9,5 | 19 | M3 | 3,6 | 150 | 0,35 | | | 178,58 € | | | 21427-01-15 | 15 | 25 | 14 | 14 | 8,05 | 15 | 32 | 12 | 16 | 5 | 11 | 20 | M3 | 4 | 180 | 0,75 | | | 186,91 € | |
|
