        Profilové vodicí lišty

Popis zboží/obrázky produktu

PopisMateriál:Ocel.Provedení: Ložiskové dráhy indukčně kaleny a broušeny.Upozornění:Profilové vodicí kolejničky lze našroubovat shora. Profilové vodicí kolejničky jsou k dispozici ve čtyřech velikostech, ne něž je možné namontovat jeden nebo několik vodicích pojezdů. 4řadé provedení s půlkruhovým profilem. Ložiskové dráhy profilových kolejniček jsou uspořádány v úhlu 45°a mohou tak zachycovat zatížení působící ze všech směrů.
Na vyžádání:Délky až max. 3960 mm.

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 21410 Profilové vodicí lišty

167 kB

Technický pokyn pro profilová kolejnicová vedení

108 kB

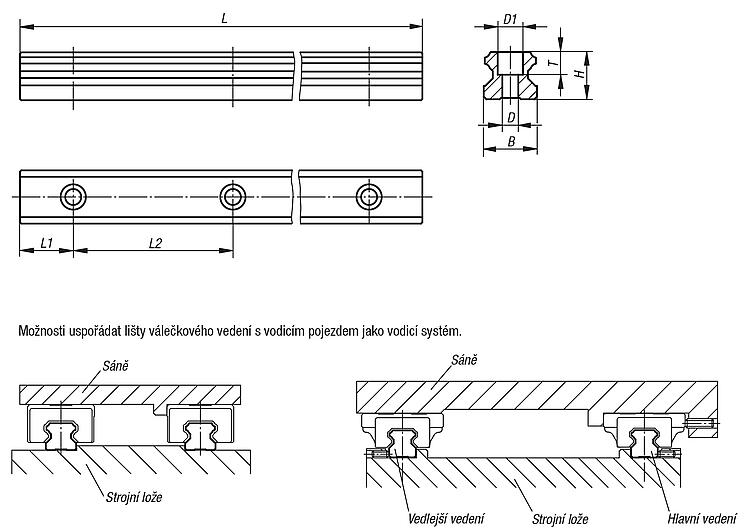

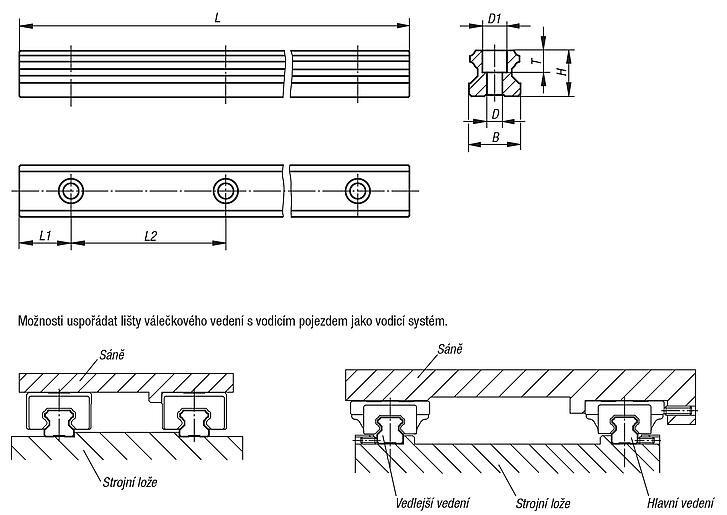

Výkresy

Výběr/filtr zboží

Objednací číslo	Velikost	B	D	D1	H	L	L1	L2	T	Cena
21410-1520X0520	15	15	4,5	7,5	14	520	20	60	5,3	74,52 €
21410-2020X0520	20	20	6	9,5	18	520	20	60	8,5	74,52 €
21410-2520X0520	25	23	7	11	22	520	20	60	9	80,64 €
21410-3020X0520	30	28	9	14	26	520	20	80	12	81,83 €
