21335-35Teleskopické lišty, hliníkové pro boční montáž, plný výsuv,... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Lišty z hliníku.
Kuličová klec z nerezové oceli 1.4301.
Kuličky z nerezové oceli 1.4021. Provedení: Lišty bez povrchové úpravy.
Kuličkové klece bez povrchové úpravy.
Kuličky bez povrchové úpravy.Pokyny k objednání:Prodej po párech.Upozornění:U teleskopických lišt s kompletním vysunutím je zdvih přibližně shodný s montážní délkou, čímž je zaručen vyšší komfort a přístupnost. Dynamická zatěžovací kapacita teleskopických lišt uvádí maximální zatížitelnost svisle namontovaného páru teleskopických lišt při využití plné dráhy výsuvu. Uvedené nosnosti byly stanovené při vzdálenosti lišt 600 mm a vztahují se na maximální hodnoty u 10.000 cyklů.
Nejsou vhodné pro horizontální montáž.
Po 2000 cyklech se doporučuje opětovné namazání vysokotlakým mazivem.
Koncové zarážky byly testovány při stanovené nosnosti s 10 cykly a rychlostí zastavení 0,8 m/s. Dodatečně se doporučuje externí koncový doraz.Teplotní rozsah:-20 °C až +110 °C. StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo
| Výrobce číslo výrobku | Montáž | Typ výrobku | Nosnost
na jeden pár v
kg | Druh balení | CAD | Přís. | Cena | Objednat |
|---|
| 21335-35-0300 | DA4160-0030 | boční montáž | standardní | 240 | 1 kus = 1 pár |  | | 302,71 € | | | 21335-35-0350 | DA4160-0035 | boční montáž | standardní | 255 | 1 kus = 1 pár | | | 320,69 € | | | 21335-35-0400 | DA4160-0040 | boční montáž | standardní | 270 | 1 kus = 1 pár | | | 344,89 € | | | 21335-35-0450 | DA4160-0045 | boční montáž | standardní | 285 | 1 kus = 1 pár | | | 362,91 € | | | 21335-35-0500 | DA4160-0050 | boční montáž | standardní | 300 | 1 kus = 1 pár | | | 380,12 € | | | 21335-35-0550 | DA4160-0055 | boční montáž | standardní | 300 | 1 kus = 1 pár | | | 400,28 € | | | 21335-35-0600 | DA4160-0060 | boční montáž | standardní | 300 | 1 kus = 1 pár | | | 416,89 € | | | 21335-35-0650 | DA4160-0065 | boční montáž | standardní | 295 | 1 kus = 1 pár | | | 444,94 € | | | 21335-35-0700 | DA4160-0070 | boční montáž | standardní | 290 | 1 kus = 1 pár | | | 466,21 € | | | 21335-35-0800 | DA4160-0080 | boční montáž | standardní | 270 | 1 kus = 1 pár | | | 505,23 € | | | 21335-35-0900 | DA4160-0090 | boční montáž | standardní | 250 | 1 kus = 1 pár | | | 546,07 € | | | 21335-35-1000 | DA4160-0100 | boční montáž | standardní | 230 | 1 kus = 1 pár | | | 605,10 € | |

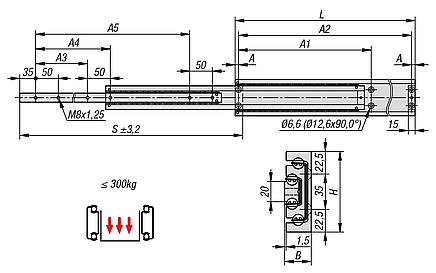

| Objednací číslo | A
| A1 | A2 | A3 | A4 | A5 | B | H | Zdvih
S | L | CAD | Přís. | Cena | Objednat |
|---|
| 21335-35-0300 | 7,5 | 142,5 | 285 | 75 | 125 | 150 | 26,5 | 80 | 300 | 300 | | | 302,71 € | | | 21335-35-0350 | 7,5 | 167,5 | 335 | 100 | 150 | 200 | 26,5 | 80 | 350 | 350 | | | 320,69 € | | | 21335-35-0400 | 7,5 | 192,5 | 385 | 125 | 175 | 250 | 26,5 | 80 | 400 | 400 | | | 344,89 € | | | 21335-35-0450 | 7,5 | 217,5 | 435 | 150 | 200 | 300 | 26,5 | 80 | 450 | 450 | | | 362,91 € | | | 21335-35-0500 | 7,5 | 242,5 | 485 | 175 | 225 | 350 | 26,5 | 80 | 500 | 500 | | | 380,12 € | | | 21335-35-0550 | 7,5 | 267,5 | 535 | 200 | 250 | 400 | 26,5 | 80 | 550 | 550 | | | 400,28 € | | | 21335-35-0600 | 7,5 | 292,5 | 585 | 225 | 275 | 450 | 26,5 | 80 | 600 | 600 | | | 416,89 € | | | 21335-35-0650 | 7,5 | 317,5 | 635 | 250 | 300 | 500 | 26,5 | 80 | 650 | 650 | | | 444,94 € | | | 21335-35-0700 | 7,5 | 342,5 | 685 | 275 | 325 | 550 | 26,5 | 80 | 700 | 700 | | | 466,21 € | | | 21335-35-0800 | 7,5 | 392,5 | 785 | 325 | 375 | 650 | 26,5 | 80 | 800 | 800 | | | 505,23 € | | | 21335-35-0900 | 7,5 | 442,5 | 885 | 375 | 425 | 750 | 26,5 | 80 | 900 | 900 | | | 546,07 € | | | 21335-35-1000 | 7,5 | 492,5 | 985 | 425 | 475 | 850 | 26,5 | 80 | 1000 | 1000 | | | 605,10 € | |
|
