21335-30Teleskopické lišty, ocelové pro boční montáž, plný výsuv,... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Lišty z oceli.
Kuličkové klece z oceli.
Kuličky z oceli.Provedení: Lišty pozinkované.
Kuličkové klece pozinkované.
Kuličky kalené.Pokyny k objednání:Prodej jednotlivě.Upozornění:U teleskopických lišt s kompletním vysunutím je zdvih přibližně shodný s montážní délkou, čímž je zaručen vyšší komfort a přístupnost. Dynamická zatěžovací kapacita teleskopických lišt uvádí maximální zatížitelnost svisle namontovaného páru teleskopických lišt při využití plné dráhy výsuvu. Uvedené nosnosti se vztahují na maximální hodnotu při 10.000 cyklech.
U horizontální montáže je hodnota o 70% nižší.
Výška hlavy upevňovacích šroubů by neměla přesáhnout 4,8 mm, jinak hrozí nebezpečí kolize s jinými částmi lišty.
Teleskopické lišty nelze objednat jako pár.
Pokud je požadováno jednostranné zamykání, je možná kombinace s 21335-25.Teplotní rozsah:-20 °C - +70 °C.Přednosti:Vhodné pro plochou montáž
Vhodné pro aplikace s vysokým zatížením

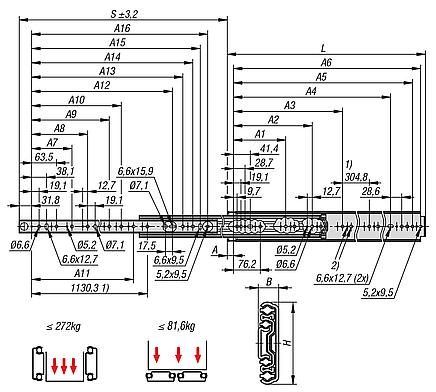

Lehký chodPříslušenství:Teleskopické lišty z oceli 21335-25.Vezměte na vědomí:Maximální zatížitelnost se vztahuje na pár teleskopických lišt.Odkaz na výkres:1) Montážní otvor při 21335-30-1524 je k dispozici
2) Výřez pro šrouby zámku StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo
| Výrobce číslo výrobku | Montáž | Typ výrobku | Nosnost
na jeden pár v
kg | Druh balení | CAD | Přís. | Cena | Objednat |
|---|
| 21335-30-0254 | DZ9301-0010U-E | boční montáž | standardní | 272 | jednotlivě baleno |  | | 64,32 € | | | 21335-30-0305 | DZ9301-0012U-E | boční montáž | standardní | 272 | jednotlivě baleno | | | 64,32 € | | | 21335-30-0356 | DZ9301-0014U-E | boční montáž | standardní | 272 | jednotlivě baleno | | | 71,50 € | | | 21335-30-0406 | DZ9301-0016U-E | boční montáž | standardní | 272 | jednotlivě baleno | | | 75,43 € | | | 21335-30-0457 | DZ9301-0018U-E | boční montáž | standardní | 272 | jednotlivě baleno | | | 88,26 € | | | 21335-30-0508 | DZ9301-0020U-E | boční montáž | standardní | 272 | jednotlivě baleno | | | 103,81 € | | | 21335-30-0559 | DZ9301-0022U-E | boční montáž | standardní | 272 | jednotlivě baleno | | | 109,56 € | | | 21335-30-0610 | DZ9301-0024U-E | boční montáž | standardní | 267 | jednotlivě baleno | | | 115,35 € | | | 21335-30-0660 | DZ9301-0026U-E | boční montáž | standardní | 264 | jednotlivě baleno | | | 119,40 € | | | 21335-30-0711 | DZ9301-0028U-E | boční montáž | standardní | 261 | jednotlivě baleno | | | 125,63 € | | | 21335-30-0762 | DZ9301-0030U-E | boční montáž | standardní | 258 | jednotlivě baleno | | | 143,69 € | | | 21335-30-0813 | DZ9301-0032U-E | boční montáž | standardní | 256 | jednotlivě baleno | | | 151,31 € | | | 21335-30-0864 | DZ9301-0034U-E | boční montáž | standardní | 253 | jednotlivě baleno | | | 160,98 € | | | 21335-30-0914 | DZ9301-0036U-E | boční montáž | standardní | 248 | jednotlivě baleno | | | 169,38 € | | | 21335-30-1016 | DZ9301-0040U-E | boční montáž | standardní | 237 | jednotlivě baleno | | | 221,52 € | | | 21335-30-1067 | DZ9301-0042U-E | boční montáž | standardní | 228 | jednotlivě baleno | | | 274,77 € | | | 21335-30-1118 | DZ9301-0044U-E | boční montáž | standardní | 218 | jednotlivě baleno | | | 289,63 € | | | 21335-30-1220 | DZ9301-0048U-E | boční montáž | standardní | 204 | jednotlivě baleno | | | 296,63 € | | | 21335-30-1372 | DZ9301-0054U-E | boční montáž | standardní | 196 | jednotlivě baleno | | | 311,10 € | | | 21335-30-1524 | DZ9301-0060U-E | boční montáž | standardní | 182 | jednotlivě baleno | | | 326,66 € | |
| Objednací číslo | A
| A1 | A2 | A3 | A4 | A5 | A6 | A7 | A8 | A9 | A10 | A11 | A12 | A13 | A14 | A15 | A16 | B | H | Zdvih
S | L | CAD | Přís. | Cena | Objednat |
|---|
| 21335-30-0254 | 12,7 | - | - | - | 152,4 | 209,6 | 228,6 | - | - | - | - | - | - | 103,1 | 128,5 | 147,6 | 166,6 | 19,1 | 76,2 | 254 | 254 | | | 64,32 € | | | 21335-30-0305 | 12,7 | - | - | - | 203,2 | 260,4 | 279,4 | - | - | - | - | - | - | 153,9 | 179,3 | 198,4 | 217,4 | 19,1 | 76,2 | 304,8 | 304,8 | | | 64,32 € | | | 21335-30-0356 | 12,7 | - | - | - | 254 | 311,2 | 330,2 | - | - | - | - | - | - | 204,7 | 230,1 | 249,2 | 268,2 | 19,1 | 76,2 | 355,6 | 355,6 | | | 71,50 € | | | 21335-30-0406 | 12,7 | - | - | - | 304,8 | 362 | 381 | 127 | - | - | - | - | - | 255,5 | 280,9 | 300 | 319 | 19,1 | 76,2 | 406,4 | 406,4 | | | 75,43 € | | | 21335-30-0457 | 12,7 | - | - | - | 355,6 | 412,8 | 431,8 | 127 | - | - | - | - | 246,1 | 306,3 | 331,7 | 350,8 | 369,8 | 19,1 | 76,2 | 457,2 | 457,2 | | | 88,26 € | | | 21335-30-0508 | 12,7 | - | - | - | 406,4 | 463,6 | 482,6 | 127 | 190,5 | - | - | - | 296,9 | 357,1 | 382,5 | 401,6 | 420,6 | 19,1 | 76,2 | 508 | 508 | | | 103,81 € | | | 21335-30-0559 | 12,7 | - | - | - | 457,2 | 514,4 | 533,4 | 127 | 190,5 | - | - | - | 347,7 | 407,9 | 433,3 | 452,4 | 471,4 | 19,1 | 76,2 | 558,8 | 558,8 | | | 109,56 € | | | 21335-30-0610 | 12,7 | - | - | - | 508 | 565,2 | 584,2 | 127 | 190,5 | - | - | - | 398,5 | 458,7 | 484,1 | 503,2 | 522,2 | 19,1 | 76,2 | 609,6 | 609,6 | | | 115,35 € | | | 21335-30-0660 | 12,7 | - | - | - | 558,8 | 616 | 635 | 127 | 190,5 | - | - | - | 449,3 | 509,5 | 534,9 | 554 | 573 | 19,1 | 76,2 | 660,4 | 660,4 | | | 119,40 € | | | 21335-30-0711 | 12,7 | - | - | - | 609,6 | 666,8 | 685,8 | 127 | 190,5 | - | - | - | 500,1 | 560,3 | 585,7 | 604,8 | 623,8 | 19,1 | 76,2 | 711,2 | 711,2 | | | 125,63 € | | | 21335-30-0762 | 12,7 | 235 | - | 501,7 | 660,4 | 717,6 | 736,6 | 127 | 190,5 | 368,3 | - | - | 550,9 | 611,1 | 636,5 | 655,6 | 674,6 | 19,1 | 76,2 | 762 | 762 | | | 143,69 € | | | 21335-30-0813 | 12,7 | 235 | 393,7 | 552,5 | 711,2 | 768,4 | 787,4 | 127 | 190,5 | 368,3 | - | - | 601,7 | 661,9 | 687,3 | 706,4 | 725,4 | 19,1 | 76,2 | 812,8 | 812,8 | | | 151,31 € | | | 21335-30-0864 | 12,7 | 235 | 419,1 | 603,3 | 762 | 819,2 | 838,2 | 127 | 190,5 | 368,3 | 469,9 | - | 652,5 | 712,7 | 738,1 | 757,2 | 776,2 | 19,1 | 76,2 | 863,6 | 863,6 | | | 160,98 € | | | 21335-30-0914 | 12,7 | 235 | 444,5 | 654,1 | 812,8 | 870 | 889 | 127 | 190,5 | 368,3 | 520,7 | - | 703,3 | 763,5 | 788,9 | 808 | 827 | 19,1 | 76,2 | 914,4 | 914,4 | | | 169,38 € | | | 21335-30-1016 | 12,7 | 235 | 546,1 | 755,7 | 914,4 | 971,6 | 990,6 | 127 | 190,5 | 368,3 | 520,7 | - | 804,9 | 865,1 | 890,5 | 909,6 | 928,6 | 19,1 | 76,2 | 1016 | 1016 | | | 221,52 € | | | 21335-30-1067 | 12,7 | 235 | 546,1 | 806,5 | 965,2 | 1022,4 | 1041,4 | 127 | 190,5 | 368,3 | 520,7 | - | 855,7 | 915,9 | 941,3 | 960,4 | 979,4 | 19,1 | 76,2 | 1066,8 | 1066,8 | | | 274,77 € | | | 21335-30-1118 | 12,7 | 235 | 546,1 | 857,3 | 1016 | 1073,2 | 1092,2 | 127 | 190,5 | 368,3 | 520,7 | - | 906,5 | 966,7 | 992,1 | 1011,2 | 1030,2 | 19,1 | 76,2 | 1117,6 | 1117,6 | | | 289,63 € | | | 21335-30-1220 | 12,7 | 235 | 596,9 | 958,9 | 1117,6 | 1174,8 | 1193,8 | 127 | 190,5 | 368,3 | 520,7 | 825,5 | 1008,1 | 1068,3 | 1093,7 | 1112,8 | 1131,8 | 19,1 | 76,2 | 1219,2 | 1219,2 | | | 296,63 € | | | 21335-30-1372 | 12,7 | 235 | 596,9 | 958,9 | 1270 | 1327,2 | 1346,2 | 127 | 190,5 | 368,3 | 520,7 | 825,5 | 1160,5 | 1220,8 | 1246,2 | 1265,2 | 1284,2 | 19,1 | 76,2 | 1371,6 | 1371,6 | | | 311,10 € | | | 21335-30-1524 | 12,7 | 235 | 596,9 | 958,9 | 1422,4 | 1479,6 | 1498,6 | 127 | 190,5 | 368,3 | 520,7 | 825,5 | 1312,9 | 1373,1 | 1398,5 | 1417,6 | 1436,6 | 19,1 | 76,2 | 1524 | 1524 | | | 326,66 € | |
|
