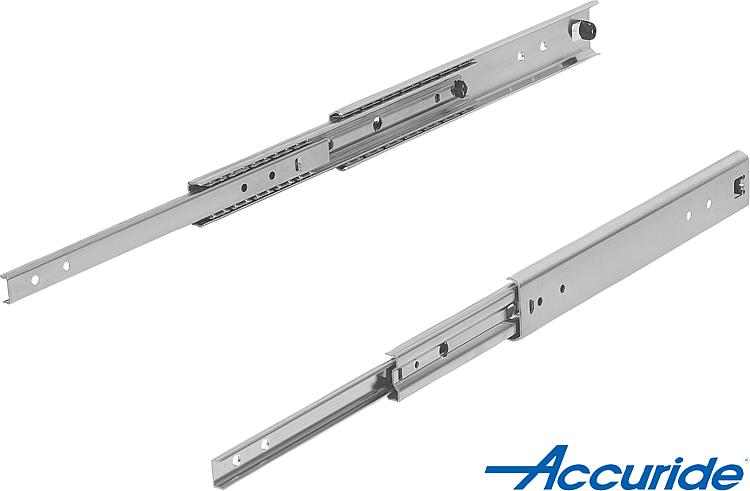

        Teleskopické lišty, ocelové pro boční montáž, extra výsuv, nosnost do 160 kg

Popis zboží/obrázky produktu

PopisMateriál:Lišty z oceli.
Kuličkové klece z oceli.
Kuličky z oceli.Provedení: Lišty pozinkované.
Kuličkové klece pozinkované.
Kuličky kalené.Pokyny k objednání:Prodej po párech.Upozornění:U teleskopických lišt s extra vysunutím je zdvih vyšší než montážní délka. Zaskočení do blokovací polohy. Dynamická zatěžovací kapacita teleskopických lišt uvádí maximální zatížitelnost svisle namontovaného páru teleskopických lišt při využití plné dráhy výsuvu.
Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 10.000 cyklů resp. 80.000 cyklů.

Nejsou vhodné pro horizontální montáž.Teplotní rozsah:-20 °C - +70 °C.Přednosti:Zaskočení v uzavřené poloze
Lehký chod
Vysoká senzibilita přesným vedením

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 21335-20 Teleskopické lišty, ocelové pro boční montáž, extra výsuv, nosnost do 160 kg

147 kB

Technical information for telescopic slides

389 kB

Overview of items telescopic slides

82,6 kB

Montageanleitung für Teleskopschienen 21335-20 / Installation instruction for telescopic slides 21335-20

2,8 MB

Výkresy

Výběr/filtr zboží

Objednací číslo	Výrobce číslo výrobku	Montáž	Typ výrobku	Nosnost na jeden pár (80.000 cyklů) kg	Nosnost na jeden pár (10.000 cyklů) kg	Druh balení	Cena
21335-20-0300	DZ5321-0030	boční montáž	standardní	120	130	1 kus = 1 pár	77,27 €
21335-20-0350	DZ5321-0035	boční montáž	standardní	120	140	1 kus = 1 pár	83,79 €
21335-20-0400	DZ5321-0040	boční montáž	standardní	130	150	1 kus = 1 pár	90,38 €
21335-20-0450	DZ5321-0045	boční montáž	standardní	140	160	1 kus = 1 pár	96,76 €
21335-20-0500	DZ5321-0050	boční montáž	standardní	140	160	1 kus = 1 pár	103,34 €
21335-20-0550	DZ5321-0055	boční montáž	standardní	140	160	1 kus = 1 pár	110,01 €
21335-20-0600	DZ5321-0060	boční montáž	standardní	120	150	1 kus = 1 pár	116,61 €
21335-20-0700	DZ5321-0070-A	boční montáž	standardní	110	130	1 kus = 1 pár	129,65 €
21335-20-0790	DZ5321-0080-A	boční montáž	standardní	100	100	1 kus = 1 pár	142,74 €
21335-20-0900	DZ5321-0090-A	boční montáž	standardní	80	90	1 kus = 1 pár	239,12 €
21335-20-1000	DZ5321-0100-A	boční montáž	standardní	70	80	1 kus = 1 pár	252,24 €
21335-20-1100	DZ5321-0110-A	boční montáž	standardní	60	70	1 kus = 1 pár	265,40 €

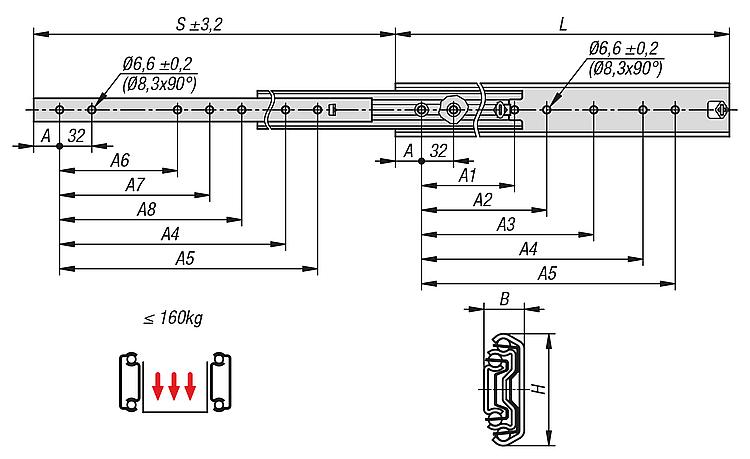

Objednací číslo	A	A1	A2	A3	A4	A5	A6	A7	A8	B	H	Zdvih S	L	Cena
21335-20-0300	26	-	-	-	192	224	-	-	-	19,1	53,1	323,5	300	77,27 €
21335-20-0350	26	-	-	-	224	256	-	-	-	19,1	53,1	373,5	350	83,79 €
21335-20-0400	26	-	160	192	288	320	128	160	-	19,1	53,1	423,5	400	90,38 €
21335-20-0450	26	-	160	192	320	352	128	160	-	19,1	53,1	473,5	450	96,76 €
21335-20-0500	26	-	192	224	384	416	160	192	-	19,1	53,1	523,5	500	103,34 €
21335-20-0550	26	-	192	224	416	448	160	192	-	19,1	53,1	573,5	550	110,01 €
21335-20-0600	26	-	256	288	480	512	192	256	-	19,1	53,1	623,5	600	116,61 €
21335-20-0700	26	288	320	544	576	608	256	288	544	19,1	53,1	723,5	700	129,65 €
21335-20-0790	26	-	352	384	672	704	320	352	384	19,1	53,1	803,5	790	142,74 €
21335-20-0900	26	-	448	480	768	800	352	384	416	19,1	53,1	923,5	900	239,12 €
21335-20-1000	26	448	480	512	864	896	448	480	-	19,1	53,1	1023,5	1000	252,24 €
21335-20-1100	26	448	544	576	992	1024	448	480	512	19,1	53,1	1123,5	1100	265,40 €
