        Teleskopické lišty, ocelové pro boční montáž, extra výsuv, nosnost do 100 kg

Popis zboží/obrázky produktu

PopisMateriál:Lišty z oceli.
Kuličkové klece z oceli.
Kuličky z oceli.Provedení: Lišty pozinkované.
Kuličkové klece pozinkované.
Kuličky kalené.Pokyny k objednání:Prodej po párech.Upozornění:U teleskopických lišt s extra vysunutím je zdvih vyšší než montážní délka. Zaskočení do blokovací polohy. Dynamická zatěžovací kapacita teleskopických lišt uvádí maximální zatížitelnost svisle namontovaného páru teleskopických lišt při využití plné dráhy výsuvu.
Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 10 000 cyklů resp. 80 000 cyklů.

U horizontální montáže je nosnost o 75% nižší.Přednosti:Zaskočení v uzavřené poloze
Vhodné pro plochou montáž
Lehký chodZvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 21335-05 Teleskopické lišty, ocelové pro boční montáž, extra výsuv, nosnost do 100 kg

146 kB

Technical information for telescopic slides

389 kB

Overview of items telescopic slides

82,6 kB

Montageanleitung für Teleskopschienen 21335-05 / Installation instruction for telescopic slides 21335-05

2,4 MB

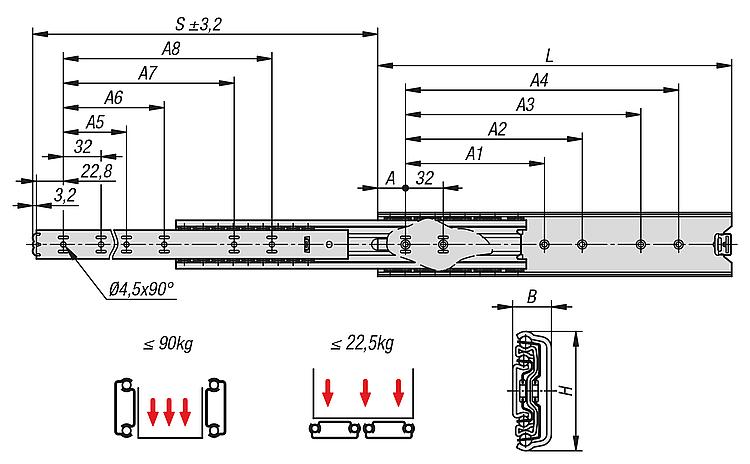

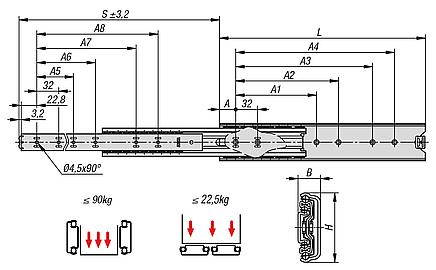

Výkresy

Výběr/filtr zboží

Objednací číslo	Výrobce číslo výrobku	Montáž	Typ výrobku	Nosnost na jeden pár (80.000 cyklů) kg	Nosnost na jeden pár (10.000 cyklů) kg	Druh balení	Cena
21335-05-0300	DZ5417-0030	boční montáž	standardní	80	90	1 kus = 1 pár	82,26 €
21335-05-0350	DZ5417-0035	boční montáž	standardní	80	90	1 kus = 1 pár	85,33 €
21335-05-0400	DZ5417-0040	boční montáž	standardní	82	92	1 kus = 1 pár	87,47 €
21335-05-0450	DZ5417-0045	boční montáž	standardní	84	95	1 kus = 1 pár	91,36 €
21335-05-0500	DZ5417-0050	boční montáž	standardní	90	100	1 kus = 1 pár	95,02 €
21335-05-0550	DZ5417-0055	boční montáž	standardní	90	100	1 kus = 1 pár	97,62 €
21335-05-0600	DZ5417-0060	boční montáž	standardní	84	94	1 kus = 1 pár	100,91 €
21335-05-0650	DZ5417-0065	boční montáž	standardní	82	92	1 kus = 1 pár	102,33 €
21335-05-0700	DZ5417-0070	boční montáž	standardní	78	90	1 kus = 1 pár	104,26 €

Objednací číslo	A	A1	A2	A3	A4	A5	A6	A7	A8	B	H	Zdvih S	L	Cena
21335-05-0300	26	-	-	224	256	-	-	-	256	17,5	54	340	300	82,26 €
21335-05-0350	26	-	-	224	256	-	-	-	256	17,5	54	389	350	85,33 €
21335-05-0400	26	160	192	320	352	128	160	-	352	17,5	54	438	400	87,47 €
21335-05-0450	26	160	192	320	352	128	160	320	352	17,5	54	487	450	91,36 €
21335-05-0500	26	192	224	416	448	160	192	-	416	17,5	54	537	500	95,02 €
21335-05-0550	26	224	-	448	480	160	192	-	448	17,5	54	586	550	97,62 €
21335-05-0600	26	256	288	480	512	192	224	480	512	17,5	54	635	600	100,91 €
21335-05-0650	26	288	320	544	576	192	256	-	544	17,5	54	684	650	102,33 €
21335-05-0700	26	288	416	576	608	256	288	576	608	17,5	54	733	700	104,26 €
