21334-95Teleskopické lišty, z nerezové oceli, pro boční montáž, extra... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Lišty z nerezové oceli 1.4301.
Kuličová klec z nerezové oceli 1.4301.
Kuličky z nerezové oceli 1.4034. Provedení: Lišty bez povrchové úpravy.
Kuličkové klece bez povrchové úpravy.
Kuličky bez povrchové úpravy.Pokyny k objednání:Prodej po párech.Upozornění:U teleskopických lišt s extra vysunutím je zdvih vyšší než montážní délka. Zaskočení do otevřené polohy. Pohybem odjišťovací páčky lze zásuvku snadno vyjmout a oddělit od vedení.
Dynamická zatěžovací kapacita teleskopických lišt uvádí maximální zatížitelnost svisle namontovaného páru teleskopických lišt při využití plné dráhy výsuvu. Uvedené nosnosti byly stanovené při vzdálenosti lišt 400 mm a vztahují se na maximální hodnoty u 10.000 cyklů.
U horizontální montáže je nosnost o 75% nižší.
Výška hlavy upevňovacích šroubů by neměla přesáhnout 2,5 mm, jinak hrozí nebezpečí kolize s jinými částmi lišty.Přednosti:Zaskočení v otevřené poloze

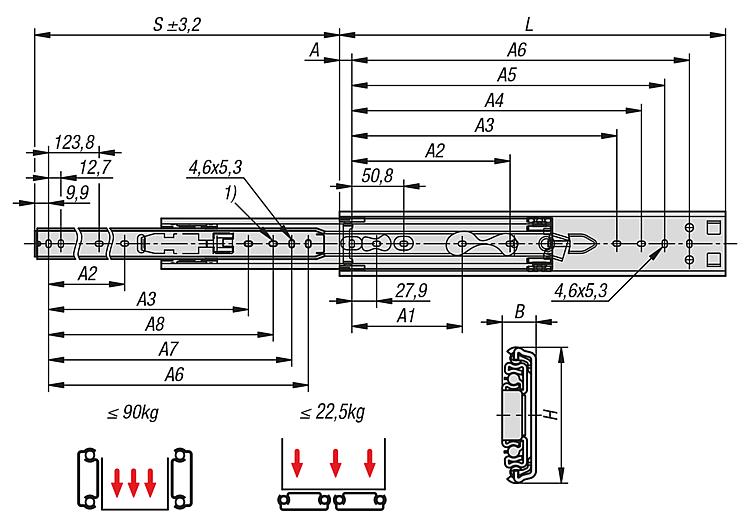

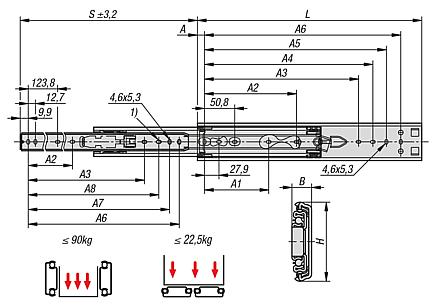

Rychlé přední odpojeníOdkaz na výkres:1) Montážní otvor u 21334-95-0305 není k dispozici StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo
| Výrobce číslo výrobku | Montáž | Typ výrobku | Nosnost
na jeden pár v
kg | Druh balení | CAD | Přís. | Cena | Objednat |
|---|
| 21334-95-0305 | DS3557-0012 | boční montáž | standardní | 56 | 1 kus = 1 pár |  | | 118,22 € | | | 21334-95-0356 | DS3557-0014 | boční montáž | standardní | 68 | 1 kus = 1 pár | | | 122,41 € | | | 21334-95-0406 | DS3557-0016 | boční montáž | standardní | 80 | 1 kus = 1 pár | | | 126,87 € | | | 21334-95-0457 | DS3557-0018 | boční montáž | standardní | 85 | 1 kus = 1 pár | | | 131,11 € | | | 21334-95-0508 | DS3557-0020 | boční montáž | standardní | 90 | 1 kus = 1 pár | | | 139,58 € | | | 21334-95-0559 | DS3557-0022 | boční montáž | standardní | 90 | 1 kus = 1 pár | | | 143,80 € | | | 21334-95-0610 | DS3557-0024 | boční montáž | standardní | 90 | 1 kus = 1 pár | | | 152,25 € | | | 21334-95-0660 | DS3557-0026 | boční montáž | standardní | 87 | 1 kus = 1 pár | | | 156,45 € | |
| Objednací číslo | A
| A1 | A2 | A3 | A4 | A5 | A6 | A7 | A8 | B | H | Zdvih
S | L | CAD | Přís. | Cena | Objednat |
|---|
| 21334-95-0305 | 15,9 | - | - | - | 209,6 | 235 | 260,4 | 247,7 | - | 12,7 | 51,6 | 330 | 305 | | | 118,22 € | | | 21334-95-0356 | 15,9 | - | - | - | 260,4 | 285,8 | 311,2 | 298,5 | 285,8 | 12,7 | 51,6 | 381 | 356 | | | 122,41 € | | | 21334-95-0406 | 15,9 | 123,8 | - | - | 311,2 | 336,6 | 362 | 349,3 | 336,6 | 12,7 | 51,6 | 432 | 406 | | | 126,87 € | | | 21334-95-0457 | 15,9 | 123,8 | 177,8 | 314,4 | 362 | 387,4 | 412,8 | 400,1 | 387,4 | 12,7 | 51,6 | 483 | 457 | | | 131,11 € | | | 21334-95-0508 | 15,9 | 123,8 | 203,2 | 365,3 | 412,8 | 438,2 | 463,6 | 450,9 | 438,2 | 12,7 | 51,6 | 533 | 508 | | | 139,58 € | | | 21334-95-0559 | 15,9 | 123,8 | 228,6 | 416,1 | 463,6 | 489 | 514,4 | 501,7 | 489 | 12,7 | 51,6 | 584 | 559 | | | 143,80 € | | | 21334-95-0610 | 15,9 | 123,8 | 254 | 466,9 | 514,4 | 539,8 | 565,2 | 552,5 | 539,8 | 12,7 | 51,6 | 635 | 610 | | | 152,25 € | | | 21334-95-0660 | 15,9 | 123,8 | 279,4 | 517,7 | 565,2 | 590,6 | 616 | 603,3 | 590,6 | 12,7 | 51,6 | 686 | 660 | | | 156,45 € | |
|
