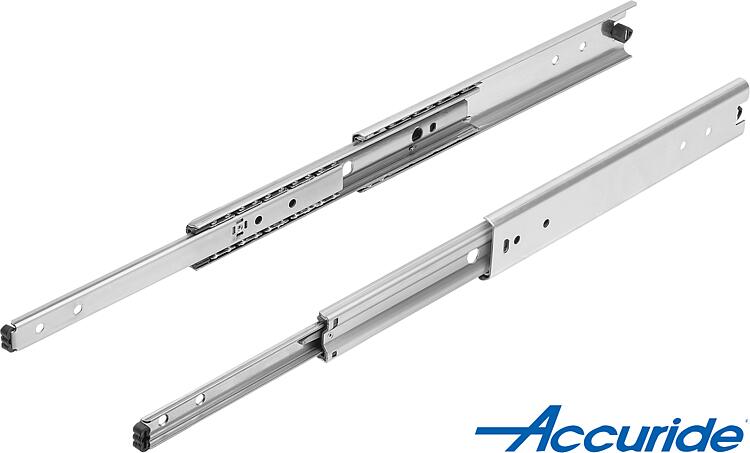

        Teleskopické lišty, z nerezové oceli, pro boční montáž, extra výsuv, nosnost do 90 kg

Popis zboží/obrázky produktu

PopisMateriál:

Lišty z ušlechtilé oceli 1.4301
Kuličová klec z ušlechtilé oceli 1.4301.
Kuličky z ušlechtilé oceli 1.4034.

Provedení: Lišty bez povrchové úpravy.
Kuličkové klece bez povrchové úpravy.
Kuličky bez povrchové úpravy.Pokyny k objednání:Prodej po párech.Upozornění:U teleskopické lišty s extra vysunutím je zdvih vyšší než montážní délka. Pohybem odjišťovací páky lze zásuvku snadno vyjmout a oddělit od vedení.
Dynamická zatěžovací kapacita teleskopických lišt udává maximální zatížitelnost svisle namontovaného páru teleskopických lišt při využití plné dráhy výsuvu. Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 50.000 cyklů.

Není vhodné pro horizontální montáž.Teplotní rozsah:-20 °C - +70 °C.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 21334-94 Teleskopické lišty, z nerezové oceli, pro boční montáž, extra výsuv, nosnost do 90 kg

174 kB

Montážní návod 21334-94

258 kB

Overview of items telescopic slides

82,6 kB

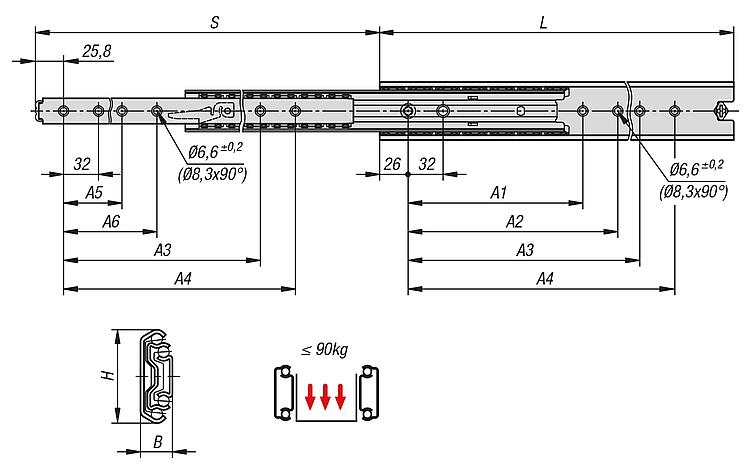

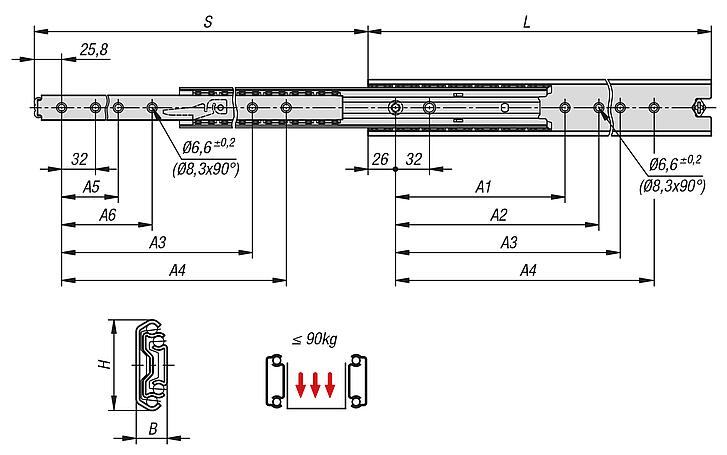

Výkresy

Výběr/filtr zboží

Objednací číslo	Výrobce číslo výrobku	A	A1	A2	A3	A4	A5	A6	B	H	Zdvih S	L	Fp= nosnost na pár 50.000 zy.	Montáž	Typ výrobku	Druh balení	Cena
21334-94-0300	DS5334-0030	26	-	-	192	224	-	-	19,1	53	323	300	90	boční montáž	standardní	1 kus = 1 pár	162,43 €
21334-94-0350	DS5334-0035	26	-	-	224	256	-	-	19,1	53	373	350	90	boční montáž	standardní	1 kus = 1 pár	174,65 €
21334-94-0400	DS5334-0040	26	160	192	288	320	128	160	19,1	53	423	400	90	boční montáž	standardní	1 kus = 1 pár	196,35 €
21334-94-0450	DS5334-0045	26	192	224	352	384	160	192	19,1	53	473	450	90	boční montáž	standardní	1 kus = 1 pár	210,15 €
21334-94-0500	DS5334-0050	26	192	224	384	416	192	224	19,1	53	523	500	90	boční montáž	standardní	1 kus = 1 pár	221,86 €
21334-94-0550	DS5334-0055	26	256	288	448	480	224	256	19,1	53	573	550	90	boční montáž	standardní	1 kus = 1 pár	234,70 €
21334-94-0600	DS5334-0060	26	256	288	480	512	256	288	19,1	53	623	600	90	boční montáž	standardní	1 kus = 1 pár	247,27 €
21334-94-0700	DS5334-0070	26	288	320	576	608	288	320	19,1	53	723	700	90	boční montáž	standardní	1 kus = 1 pár	277,96 €
21334-94-0790	DS5334-0080	26	352	384	672	704	320	352	19,1	53	803	790	90	boční montáž	standardní	1 kus = 1 pár	297,01 €
