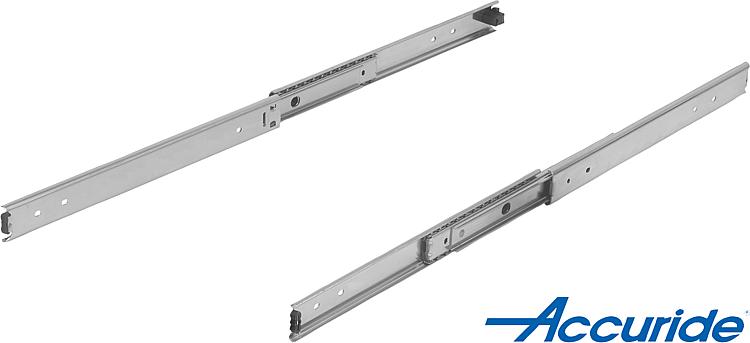

21334-85Teleskopické lišty, z nerezové oceli pro boční montáž, plný... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Lišty z nerezové oceli 1.4301.
Kuličová klec z nerezové oceli 1.4301.
Kuličky z nerezové oceli 1.4034. Provedení: Lišty bez povrchové úpravy.
Kuličkové klece bez povrchové úpravy.
Kuličky bez povrchové úpravy.Pokyny k objednání:Prodej po párech.Upozornění:U teleskopických lišt s kompletním vysunutím je zdvih podobný s montážní délkou, čímž je zaručen vyšší komfort a přístupnost. Zaskočení do blokovací polohy. Dynamická zatěžovací kapacita teleskopických lišt uvádí maximální zatížitelnost svisle namontovaného páru teleskopických lišt při využití plné dráhy výsuvu.
Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 10.000 cyklů resp. 80.000 cyklů.
U horizontální montáže je nosnost o 75% nižší.
Výška hlavy upevňovacích šroubů by neměla přesáhnout 2,5 mm, jinak hrozí nebezpečí kolize s jinými částmi lišty.Přednosti:Zaskočení v uzavřené poloze
Vhodné pro plochou montáž
Lehký chodZvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
| Objednací číslo | Výrobce číslo výrobku | Montáž | Typ výrobku | Nosnost
na jeden pár
(80.000 cyklů) kg | Nosnost na jeden pár
(10.000 cyklů) kg | Druh balení | CAD | Přís. | Cena | Objednat |
|---|
| 21334-85-0300 | DS0330-0030 | boční montáž | standardní | 50 | 65 | 1 kus = 1 pár |  | | 173,24 € | | | 21334-85-0350 | DS0330-0035 | boční montáž | standardní | 55 | 70 | 1 kus = 1 pár | | | 184,28 € | | | 21334-85-0400 | DS0330-0040 | boční montáž | standardní | 60 | 75 | 1 kus = 1 pár | | | 193,87 € | | | 21334-85-0450 | DS0330-0045 | boční montáž | standardní | 65 | 80 | 1 kus = 1 pár | | | 210,24 € | | | 21334-85-0500 | DS0330-0050 | boční montáž | standardní | 57 | 75 | 1 kus = 1 pár | | | 225,68 € | | | 21334-85-0550 | DS0330-0055 | boční montáž | standardní | 50 | 70 | 1 kus = 1 pár | | | 241,71 € | | | 21334-85-0600 | DS0330-0060 | boční montáž | standardní | 45 | 65 | 1 kus = 1 pár | | | 244,69 € | | | 21334-85-0700 | DS0330-0070 | boční montáž | standardní | 30 | 55 | 1 kus = 1 pár | | | 269,05 € | |
| Objednací číslo | A
| A1 | A2 | A3 | A4 | A5 | A6 | A7 | A8 | B | H | Zdvih
S | L | CAD | Přís. | Cena | Objednat |
|---|
| 21334-85-0300 | 26 | - | 192 | 224 | 18 | 32 | - | - | 224 | 19,1 | 35,3 | 304,5 | 300 | | | 173,24 € | | | 21334-85-0350 | 26 | - | 224 | 256 | 36 | 32 | - | - | 256 | 19,1 | 35,3 | 354 | 350 | | | 184,28 € | | | 21334-85-0400 | 26 | - | 192 | 320 | 22 | 32 | - | 160 | 320 | 19,1 | 35,3 | 403 | 400 | | | 193,87 € | | | 21334-85-0450 | 26 | - | 224 | 352 | 40 | 32 | - | 160 | 352 | 19,1 | 35,3 | 452 | 450 | | | 210,24 € | | | 21334-85-0500 | 26 | 256 | 288 | 416 | 26 | 32 | 160 | 192 | 416 | 19,1 | 35,3 | 501 | 500 | | | 225,68 € | | | 21334-85-0550 | 26 | 288 | 320 | 480 | 44 | 32 | 160 | 192 | 448 | 19,1 | 35,3 | 550,5 | 550 | | | 241,71 € | | | 21334-85-0600 | 26 | 320 | 352 | 512 | 30 | 32 | 192 | 224 | 512 | 19,1 | 35,3 | 600 | 600 | | | 244,69 € | | | 21334-85-0700 | 26 | 352 | 384 | 608 | 34 | 32 | 256 | 288 | 608 | 19,1 | 35,3 | 698 | 700 | | | 269,05 € | |
|
