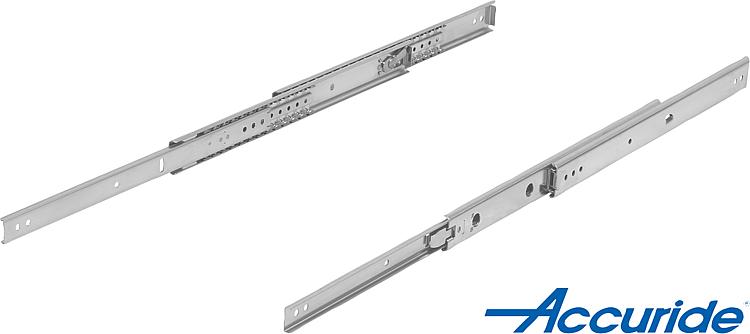

21334-80Teleskopické lišty, z nerezové oceli, pro boční montáž, extra... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Lišty z nerezové oceli 1.4301.
Kuličová klec z nerezové oceli 1.4301.
Kuličky z nerezové oceli 1.4034. Provedení: Lišty bez povrchové úpravy.
Kuličkové klece bez povrchové úpravy.
Kuličky bez povrchové úpravy.Pokyny k objednání:Prodej po párech.Upozornění:U teleskopických lišt s extra vysunutím je zdvih vyšší než montážní délka. Zaskočení do otevřené polohy. Pohybem odjišťovací páčky lze zásuvku snadno vyjmout a oddělit od vedení.
Dynamická zatěžovací kapacita teleskopických lišt uvádní maximální zatížitelnost svisle namontovaného páru teleskopických lišt při využití plné dráhy výsuvu. Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 10.000 cyklů.
U horizontální montáže je nosnost o 75% nižší.
Výška hlavy upevňovacích šroubů by neměla přesáhnout 2,5 mm, jinak hrozí nebezpečí kolize s jinými částmi lišty.Teplotní rozsah:-20 °C až +110 °C.Přednosti:Zaskočení v otevřené poloze
Rychlé přední odpojeníZvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo
| Výrobce číslo výrobku | Montáž | Typ výrobku | Nosnost
na jeden pár v
kg | Druh balení | CAD | Přís. | Cena | Objednat |
|---|
| 21334-80-0305 | DS0305-0012 | boční montáž | standardní | 70 | 1 kus = 1 pár |  | | 153,76 € | | | 21334-80-0356 | DS0305-0014 | boční montáž | standardní | 68 | 1 kus = 1 pár | | | 169,05 € | | | 21334-80-0406 | DS0305-0016 | boční montáž | standardní | 65 | 1 kus = 1 pár | | | 181,87 € | | | 21334-80-0457 | DS0305-0018 | boční montáž | standardní | 62 | 1 kus = 1 pár | | | 197,33 € | | | 21334-80-0508 | DS0305-0020 | boční montáž | standardní | 57 | 1 kus = 1 pár | | | 216,67 € | | | 21334-80-0559 | DS0305-0022 | boční montáž | standardní | 52 | 1 kus = 1 pár | | | 242,96 € | | | 21334-80-0610 | DS0305-0024 | boční montáž | standardní | 46 | 1 kus = 1 pár | | | 251,55 € | | | 21334-80-0660 | DS0305-0026 | boční montáž | standardní | 41 | 1 kus = 1 pár | | | 262,20 € | | | 21334-80-0711 | DS0305-0028 | boční montáž | standardní | 36 | 1 kus = 1 pár | | | 263,22 € | |

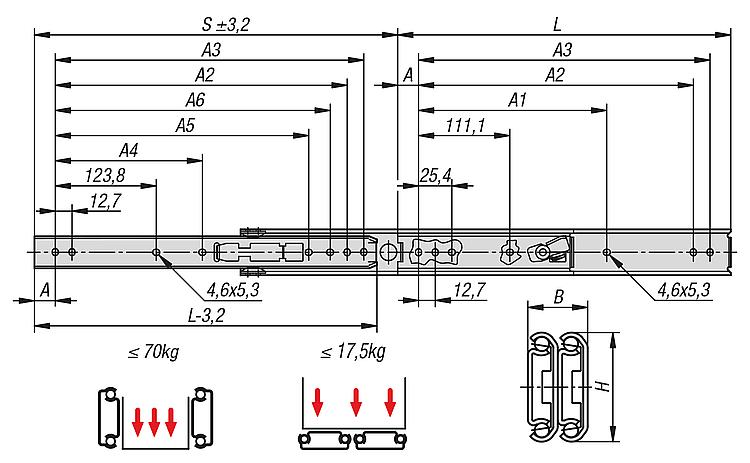

| Objednací číslo | A
| A1 | A2 | A3 | A4 | A5 | A6 | B | H | Zdvih
S | L | CAD | Přís. | Cena | Objednat |
|---|
| 21334-80-0305 | 15,9 | - | 260,3 | 273 | - | - | - | 19,1 | 35,3 | 327 | 305 | | | 153,76 € | | | 21334-80-0356 | 15,9 | - | 311,1 | 323,8 | - | - | 298,4 | 19,1 | 35,3 | 378 | 356 | | | 169,05 € | | | 21334-80-0406 | 15,9 | 250,8 | 361,9 | 374,6 | - | - | 349,2 | 19,1 | 35,3 | 429 | 406 | | | 181,87 € | | | 21334-80-0457 | 15,9 | 301,6 | 412,7 | 425,4 | 212,7 | - | 400 | 19,1 | 35,3 | 479,5 | 457 | | | 197,33 € | | | 21334-80-0508 | 15,9 | 352,4 | 463,5 | 476,2 | 238,1 | 365,2 | 450,8 | 19,1 | 35,3 | 530,5 | 508 | | | 216,67 € | | | 21334-80-0559 | 15,9 | 403,2 | 514,3 | 527 | 263,5 | 415,9 | 501,6 | 19,1 | 35,3 | 581 | 559 | | | 242,96 € | | | 21334-80-0610 | 15,9 | 454 | 565,1 | 577,8 | 288,9 | 466,7 | 552,4 | 19,1 | 35,3 | 632 | 610 | | | 251,55 € | | | 21334-80-0660 | 15,9 | 504,8 | 615,9 | 628,6 | 314,3 | 517,7 | 603,2 | 19,1 | 35,3 | 683 | 660 | | | 262,20 € | | | 21334-80-0711 | 15,9 | 555,6 | 666,7 | 679,4 | 339,7 | 568,3 | 654 | 19,1 | 35,3 | 733,5 | 711 | | | 263,22 € | |
|
