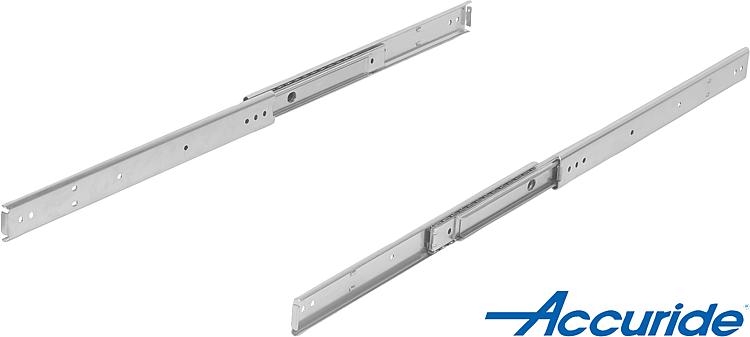

21334-70Teleskopické lišty, ocelové pro boční montáž, extra výsuv,... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Lišty z oceli.
Kuličkové klece z oceli.
Kuličky z oceli.Provedení: Lišty pozinkované.
Kuličkové klece pozinkované.
Kuličky kalené.Pokyny k objednání:Prodej po párech.Upozornění:U teleskopických lišt s extra vysunutím je zdvih vyšší než montážní délka.
Dynamická zatěžovací kapacita teleskopických lišt uvádí maximální zatížitelnost svisle namontovaného páru teleskopických lišt při využití plné dráhy výsuvu. Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 10.000 cyklů.
U horizontální montáže je nosnost o 75% nižší.
Výška hlavy upevňovacích šroubů by neměla přesáhnout 2,5 mm, jinak hrozí nebezpečí kolize s jinými částmi lišty.Teplotní rozsah:-20 °C - +70 °C.Přednosti:Vhodné pro plochou montáž
Lehký chod
Vysoká boční stabilita díky přesnému vedeníZvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo
| Výrobce číslo výrobku | Montáž | Typ výrobku | Nosnost
na jeden pár v
kg | Druh balení | CAD | Přís. | Cena | Objednat |
|---|
| 21334-70-0305 | DZ0301-0012 | boční montáž | standardní | 70 | 1 kus = 1 pár |  | | 103,44 € | | | 21334-70-0356 | DZ0301-0014 | boční montáž | standardní | 67 | 1 kus = 1 pár | | | 114,28 € | | | 21334-70-0406 | DZ0301-0016 | boční montáž | standardní | 65 | 1 kus = 1 pár | | | 125,37 € | | | 21334-70-0457 | DZ0301-0018 | boční montáž | standardní | 63 | 1 kus = 1 pár | | | 135,90 € | | | 21334-70-0508 | DZ0301-0020 | boční montáž | standardní | 60 | 1 kus = 1 pár | | | 147,04 € | | | 21334-70-0559 | DZ0301-0022 | boční montáž | standardní | 55 | 1 kus = 1 pár | | | 157,50 € | | | 21334-70-0610 | DZ0301-0024 | boční montáž | standardní | 50 | 1 kus = 1 pár | | | 168,44 € | | | 21334-70-0660 | DZ0301-0026 | boční montáž | standardní | 45 | 1 kus = 1 pár | | | 179,37 € | | | 21334-70-0711 | DZ0301-0028 | boční montáž | standardní | 40 | 1 kus = 1 pár | | | 190,19 € | |

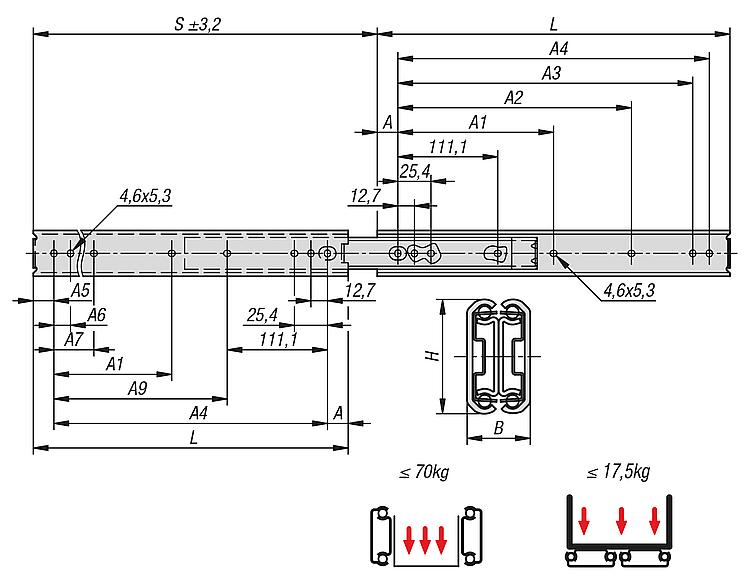

| Objednací číslo | A
| A1 | A2 | A3 | A4 | A5 | A6 | A7 | A9 | B | H | Zdvih
S | L | CAD | Přís. | Cena | Objednat |
|---|
| 21334-70-0305 | 15,9 | - | 149,2 | 260,3 | 273 | 16,1 | 12,7 | 123,8 | 161,9 | 19,1 | 35,3 | 327 | 305 | | | 103,44 € | | | 21334-70-0356 | 15,9 | - | 200 | 311,1 | 323,8 | 16,3 | 12,7 | 123,8 | 212,7 | 19,1 | 35,3 | 378 | 356 | | | 114,28 € | | | 21334-70-0406 | 15,9 | - | 250,8 | 361,9 | 374,6 | 15,5 | 12,7 | 123,8 | 263,5 | 19,1 | 35,3 | 429 | 406 | | | 125,37 € | | | 21334-70-0457 | 15,9 | 212,7 | 301,6 | 412,7 | 425,4 | 15,7 | 12,7 | 123,8 | 314,3 | 19,1 | 35,3 | 480 | 457 | | | 135,90 € | | | 21334-70-0508 | 15,9 | 238,1 | 352,4 | 463,5 | 476,2 | 15,9 | 12,7 | 123,8 | 365,1 | 19,1 | 35,3 | 530 | 508 | | | 147,04 € | | | 21334-70-0559 | 15,9 | 263,5 | 403,2 | 514,3 | 527 | 16,1 | 12,7 | 123,8 | 415,9 | 19,1 | 35,3 | 581 | 559 | | | 157,50 € | | | 21334-70-0610 | 15,9 | 288,9 | 454 | 565,1 | 577,8 | 16,3 | 12,7 | 123,8 | 466,7 | 19,1 | 35,3 | 632 | 610 | | | 168,44 € | | | 21334-70-0660 | 15,9 | 314,3 | 504,8 | 615,9 | 628,6 | 15,5 | 12,7 | 123,8 | 517,5 | 19,1 | 35,3 | 683 | 660 | | | 179,37 € | | | 21334-70-0711 | 15,9 | 339,7 | 555,6 | 666,7 | 679,4 | 15,7 | 12,7 | 123,8 | 568,3 | 19,1 | 35,3 | 734 | 711 | | | 190,19 € | |
|
