21334-63Teleskopické lišty, z oceli, pro boční montáž, extra výsuv,... |
zpět |
|

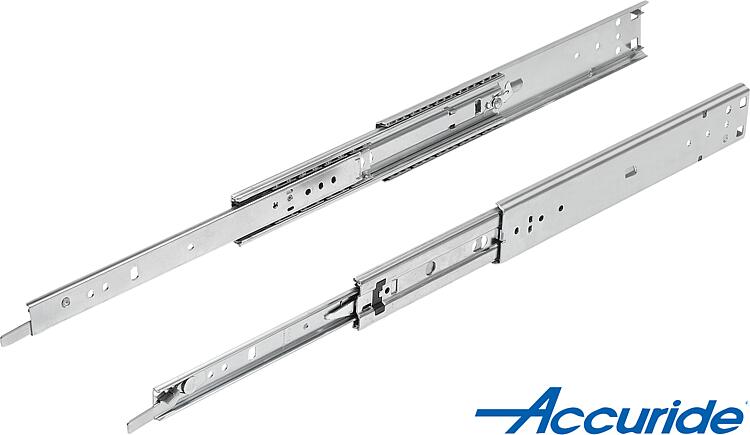

Popis zboží/obrázky produktu |
|
|
PopisMateriál:Lišty z oceli.
Kuličkové klece z oceli.
Kuličky z oceli.Provedení: Lišty pozinkované.
Kuličkové klece pozinkované.
Kuličky kalené.Pokyny k objednání:Prodej po párech.Upozornění:U teleskopických lišt s extra vysunutím je zdvih vyšší než montážní délka. Zaskočení v otevřené a uzavřené poloze. Pohybem odjišťovací páky lze zásuvku snadno vyjmout a oddělit od vedení.
Dynamická zatěžovací kapacita teleskopických lišt uvádí maximální zatížitelnost svisle namontovaného páru teleskopických lišt při využití plné dráhy výsuvu. Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 10.000 cyklů.

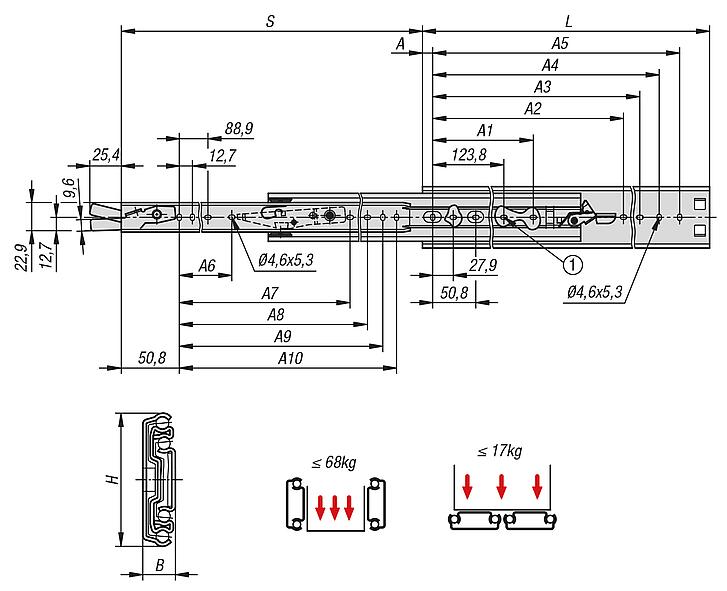

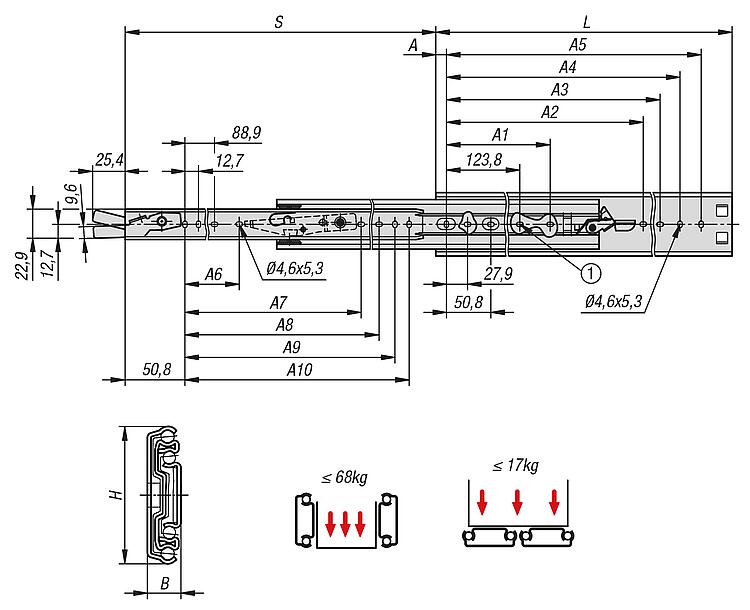

U horizontální montáže je nosnost o 75% nižší.Teplotní rozsah:-20 °C - +70 °C.Odkaz na výkres:1) Montážní otvor u 21334-63-0305 není k dispozici. StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
| Objednací číslo | A
| A1 | A2 | A3 | A4 | A5 | A6 | A7 | A8 | A9 | A10 | B | CAD | Přís. | Cena | Objednat |
|---|
| 21334-63-0305 | 16 | - | - | 209,5 | 234,9 | 260,3 | - | - | 200,1 | 212,8 | 225,5 | 12,7 |  | | 141,16 € | | | 21334-63-0356 | 16 | - | - | 260,3 | 285,7 | 311,1 | - | - | 250,9 | 263,6 | 276,3 | 12,7 | | | 144,10 € | | | 21334-63-0406 | 16 | - | - | 311,1 | 336,5 | 361,9 | - | - | 301,7 | 314,4 | 327,1 | 12,7 | | | 146,28 € | | | 21334-63-0457 | 16 | 177,8 | 314,4 | 361,9 | 387,3 | 412,7 | 143 | 279,4 | 352,5 | 365,2 | 377,9 | 12,7 | | | 151,47 € | | | 21334-63-0508 | 16 | 203,2 | 365,2 | 412,7 | 438,1 | 463,5 | 168,4 | 330,2 | 403,3 | 416 | 428,7 | 12,7 | | | 156,26 € | | | 21334-63-0559 | 16 | 228,6 | 416 | 463,5 | 488,9 | 514,3 | 193,8 | 381 | 454,1 | 466,8 | 479,5 | 12,7 | | | 160,21 € | | | 21334-63-0610 | 16 | 254 | 466,8 | 514,3 | 539,7 | 565,1 | 219,2 | 431,8 | 504,9 | 517,6 | 530,3 | 12,7 | | | 168,31 € | | | 21334-63-0660 | 16 | 279,4 | 517,6 | 565,1 | 590,5 | 615,9 | 244,6 | 482,6 | 555,7 | 568,4 | 581,1 | 12,7 | | | 173,40 € | | | 21334-63-0711 | 16 | 304,8 | 568,4 | 615,9 | 641,3 | 666,7 | 270 | 533,4 | 606,5 | 619,2 | 631,9 | 12,7 | | | 178,39 € | |
| Objednací číslo | Výrobce číslo výrobku | H | Zdvih
S | L | Fp1=
nosnost na pár
10.000 zy. | Montáž | Typ výrobku | Druh balení | CAD | Přís. | Cena | Objednat |
|---|
| 21334-63-0305 | DZ3306-0012DO-2 | 50,8 | 330 | 305 | 68 | boční montáž | standardní | 1 kus = 1 pár | | | 141,16 € | | | 21334-63-0356 | DZ3306-0014DO-2 | 50,8 | 381 | 356 | 67 | boční montáž | standardní | 1 kus = 1 pár | | | 144,10 € | | | 21334-63-0406 | DZ3306-0016DO-2 | 50,8 | 432 | 406 | 67 | boční montáž | standardní | 1 kus = 1 pár | | | 146,28 € | | | 21334-63-0457 | DZ3306-0018DO-2 | 50,8 | 483 | 457 | 66 | boční montáž | standardní | 1 kus = 1 pár | | | 151,47 € | | | 21334-63-0508 | DZ3306-0020DO-2 | 50,8 | 533 | 508 | 66 | boční montáž | standardní | 1 kus = 1 pár | | | 156,26 € | | | 21334-63-0559 | DZ3306-0022DO-2 | 50,8 | 584 | 559 | 64 | boční montáž | standardní | 1 kus = 1 pár | | | 160,21 € | | | 21334-63-0610 | DZ3306-0024DO-2 | 50,8 | 635 | 610 | 61 | boční montáž | standardní | 1 kus = 1 pár | | | 168,31 € | | | 21334-63-0660 | DZ3306-0026DO-2 | 50,8 | 686 | 660 | 58 | boční montáž | standardní | 1 kus = 1 pár | | | 173,40 € | | | 21334-63-0711 | DZ3306-0028DO-2 | 50,8 | 737 | 711 | 55 | boční montáž | standardní | 1 kus = 1 pár | | | 178,39 € | |
|
