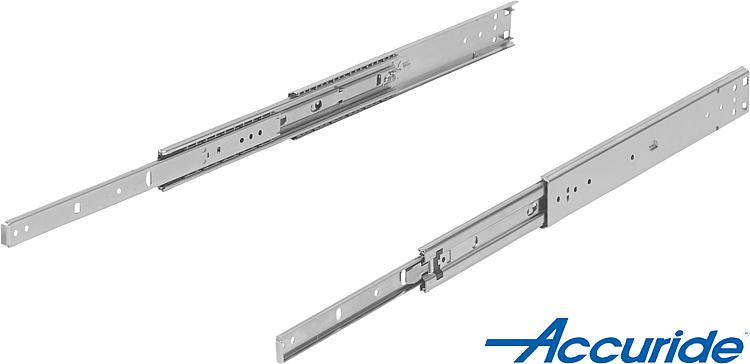

21334-55Teleskopické lišty, ocelové pro boční montáž, extra výsuv,... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Lišty z oceli.
Kuličkové klece z oceli.
Kuličky z oceli.Provedení: Lišty pozinkované.
Kuličkové klece pozinkované.
Kuličky kalené.Pokyny k objednání:Prodej po párech.
Upozornění:U teleskopických lišt s extra vysunutím je zdvih vyšší než montážní délka. Zaskočení do otevřené polohy. Pohybem odjišťovací páky lze zásuvku snadno vyjmout a oddělit od vedení.
Dynamická zatěžovací kapacita teleskopických lišt uvádí maximální zatížitelnost svisle namontovaného páru teleskopických lišt při využití plné dráhy výsuvu. Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 10.000 cyklů.
U horizontální montáže je nosnost o 75% nižší.Teplotní rozsah:-20 °C - +70 °C.Přednosti:Zaskočení v otevřené poloze
Rychlé přední odpojeníZvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo
| Výrobce číslo výrobku | Montáž | Typ výrobku | Nosnost
na jeden pár v
kg | Druh balení | CAD | Přís. | Cena | Objednat |
|---|
| 21334-55-0305 | DZ3307-0012-2 | boční montáž | standardní | 68 | 1 kus = 1 pár |  | | 133,78 € | | | 21334-55-0356 | DZ3307-0014-2 | boční montáž | standardní | 67 | 1 kus = 1 pár | | | 136,95 € | | | 21334-55-0406 | DZ3307-0016-2 | boční montáž | standardní | 67 | 1 kus = 1 pár | | | 140,19 € | | | 21334-55-0457 | DZ3307-0018-2 | boční montáž | standardní | 66 | 1 kus = 1 pár | | | 144,46 € | | | 21334-55-0508 | DZ3307-0020-2 | boční montáž | standardní | 66 | 1 kus = 1 pár | | | 152,74 € | | | 21334-55-0559 | DZ3307-0022-2 | boční montáž | standardní | 64 | 1 kus = 1 pár | | | 157,81 € | | | 21334-55-0610 | DZ3307-0024-2 | boční montáž | standardní | 61 | 1 kus = 1 pár | | | 168,27 € | | | 21334-55-0660 | DZ3307-0026-2 | boční montáž | standardní | 58 | 1 kus = 1 pár | | | 172,56 € | | | 21334-55-0711 | DZ3307-0028-2 | boční montáž | standardní | 55 | 1 kus = 1 pár | | | 172,88 € | |

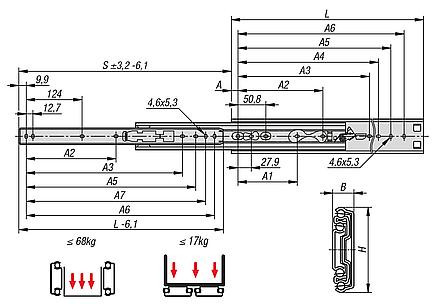

| Objednací číslo | A
| A1 | A2 | A3 | A4 | A5 | A6 | A7 | B | H | Zdvih
S | L | CAD | Přís. | Cena | Objednat |
|---|
| 21334-55-0305 | 16 | - | - | - | 209,5 | 234,9 | 260,3 | 247,6 | 12,7 | 50,8 | 330 | 305 | | | 133,78 € | | | 21334-55-0356 | 16 | 123,8 | - | - | 260,3 | 285,7 | 311,1 | 298,4 | 12,7 | 50,8 | 381 | 356 | | | 136,95 € | | | 21334-55-0406 | 16 | 123,8 | - | - | 311,1 | 336,5 | 361,9 | 349,2 | 12,7 | 50,8 | 432 | 406 | | | 140,19 € | | | 21334-55-0457 | 16 | 123,8 | 177,8 | 314,5 | 361,9 | 387,3 | 412,7 | 400 | 12,7 | 50,8 | 483 | 457 | | | 144,46 € | | | 21334-55-0508 | 16 | 123,8 | 203,2 | 365,2 | 412,7 | 438,1 | 463,5 | 450,8 | 12,7 | 50,8 | 533 | 508 | | | 152,74 € | | | 21334-55-0559 | 16 | 123,8 | 228,6 | 416 | 463,5 | 488,9 | 514,3 | 501,6 | 12,7 | 50,8 | 584 | 559 | | | 157,81 € | | | 21334-55-0610 | 16 | 123,8 | 254 | 466,8 | 514,3 | 539,7 | 565,1 | 552,4 | 12,7 | 50,8 | 635 | 610 | | | 168,27 € | | | 21334-55-0660 | 16 | 123,8 | 279,4 | 517,7 | 565,1 | 590,6 | 615,9 | 603,3 | 12,7 | 50,8 | 686 | 660 | | | 172,56 € | | | 21334-55-0711 | 16 | 123,8 | 304,8 | 568,5 | 616 | 641,4 | 666,8 | 654,1 | 12,7 | 50,8 | 737 | 711 | | | 172,88 € | |
|
