        Teleskopické lišty, z oceli, pro boční montáž, plný výsuv, nosnost do 68 kg

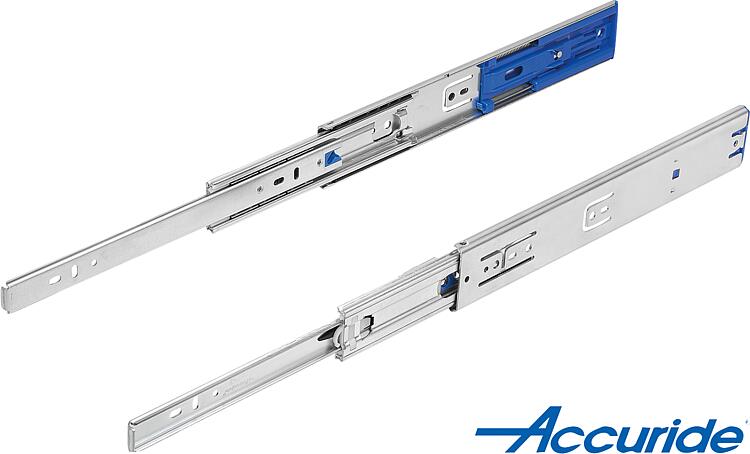

Popis zboží/obrázky produktu

PopisMateriál:Lišty z oceli.
Kuličkové klece z oceli.
Kuličky z oceli.Provedení: Lišty pozinkované.
Kuličkové klece pozinkované.
Kuličky kalené.Pokyny k objednání:Prodej po párech.Upozornění:U teleskopické lišty s kompletním vysunutím je zdvih přibližně shodný s montážní délkou, čímž je zaručen vyšší komfort a přístupnost.
Díky tlumení zásuvu jsou teleskopické lišty při zavírání zachycovány tlumeně a samočinně zajíždějí do koncové polohy.
Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 50.000 cyklů.

Není vhodné pro horizontální montáž.

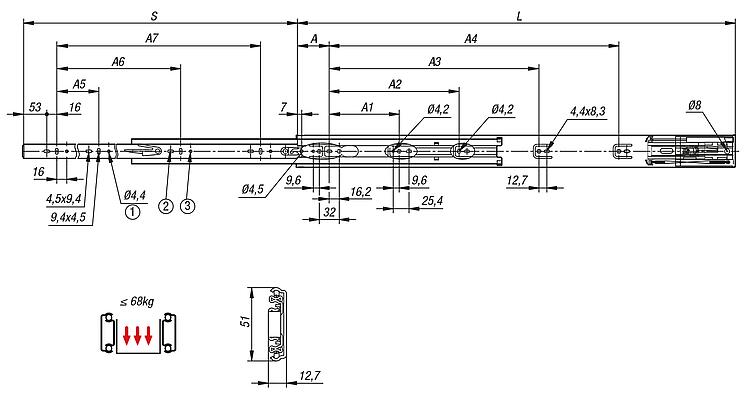

Výška hlavy upevňovacích šroubů by neměla přesáhnout 2,5 mm, jinak hrozí nebezpečí kolize s jinými částmi lišty.Teplotní rozsah:10 °C - 40 °C.Odkaz na výkres:

1) Montážní otvor u 21334-54-0300 není k dispozici.
2) Montážní otvor u 21334-54-0350 není k dispozici.
3) Montážní otvor u 21334-54-0400 není k dispozici.

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 21334-54 Teleskopické lišty, z oceli, pro boční montáž, plný výsuv, nosnost do 68 kg

149 kB

Montážní návod 21334-54

249 kB

Overview of items telescopic slides

76,9 kB

Výkresy

Přehled zboží (komprimováno)

Výběr/filtr zboží

Objednací číslo	Výrobce číslo výrobku	A	A1	A2	A3	A4	A5	A6	A7	B	Fp= nosnost na pár 50.000 zy.	H	Zdvih S	L	Montáž	Typ výrobku	Druh balení	Cena
21334-54-0300	DZ3932-0030EC	35	-	96	-	-	174	-	-	12,7	35	51	275	300	boční montáž	standardní	1 kus = 1 pár	72,83 €
21334-54-0350	DZ3932-0035EC	35	128	-	-	-	128	224	-	12,7	35	51	350	350	boční montáž	standardní	1 kus = 1 pár	76,64 €
21334-54-0400	DZ3932-0040EC	35	128	192	-	-	160	288	-	12,7	50	51	400	400	boční montáž	standardní	1 kus = 1 pár	77,57 €
21334-54-0450	DZ3932-0045EC	35	128	256	-	-	160	320	-	12,7	50	51	450	450	boční montáž	standardní	1 kus = 1 pár	79,02 €
21334-54-0500	DZ3932-0050EC	35	128	224	288	-	192	384	-	12,7	60	51	500	500	boční montáž	standardní	1 kus = 1 pár	80,50 €
21334-54-0550	DZ3932-0055EC	35	128	224	352	-	224	416	-	12,7	60	51	550	550	boční montáž	standardní	1 kus = 1 pár	83,78 €
21334-54-0600	DZ3932-0060EC	35	128	224	352	-	256	480	-	12,7	68	51	600	600	boční montáž	standardní	1 kus = 1 pár	88,21 €
21334-54-0650	DZ3932-0065EC	35	128	224	352	448	256	512	-	12,7	68	51	650	650	boční montáž	standardní	1 kus = 1 pár	90,31 €
21334-54-0700	DZ3932-0070EC	35	128	224	352	480	256	448	576	12,7	68	51	700	700	boční montáž	standardní	1 kus = 1 pár	95,01 €
