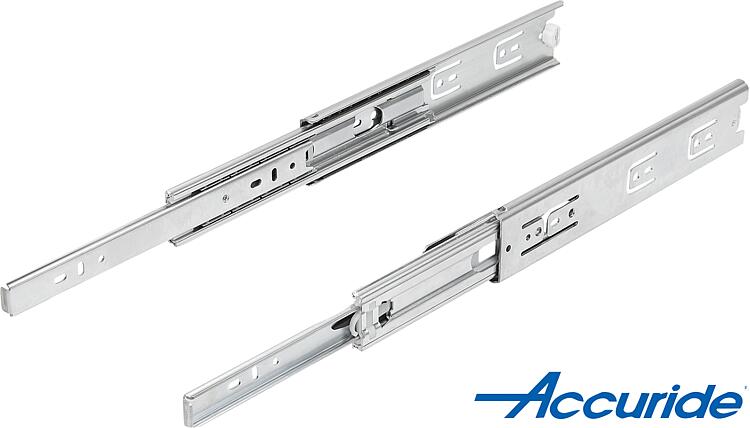

        Teleskopické lišty, z oceli, pro boční montáž, plný výsuv, nosnost do 68 kg

Popis zboží/obrázky produktu

PopisMateriál:Lišty z oceli.
Kuličkové klece z oceli.
Kuličky z oceli.Provedení: Lišty pozinkované.
Kuličkové klece pozinkované.
Kuličky kalené.Pokyny k objednání:Prodej po párech.Upozornění:U teleskopických lišt s kompletním vysunutím je zdvih přibližně shodný s montážní délkou, čímž je zaručen vyšší komfort a přístupnost.
Zaskočení do blokovací polohy.
Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 50.000 cyklů.

Není vhodné pro horizontální montáž.

Výška hlavy upevňovacích šroubů by neměla přesáhnout 2,5 mm, jinak hrozí nebezpečí kolize s jinými částmi lišty.Teplotní rozsah:20 °C - +70 °C.

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 21334-53 Teleskopické lišty, z oceli, pro boční montáž, plný výsuv, nosnost do 68 kg

163 kB

Montážní návod 21334-53

240 kB

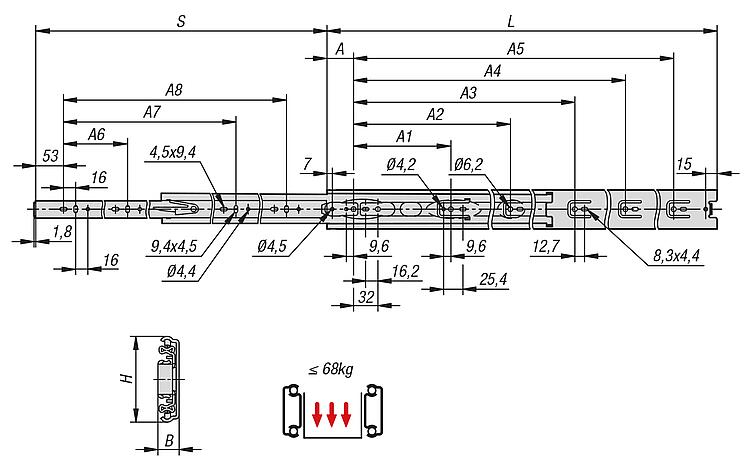

Výkresy

Přehled zboží (komprimováno)

Výběr/filtr zboží

Objednací číslo	Výrobce číslo výrobku	A	A1	A2	A3	A4	A5	A6	A7	A8	B	H	Zdvih S	L	Fp= nosnost na pár 50.000 zy.	Montáž	Typ výrobku	Druh balení	Cena
21334-53-0250	DZ3932-0025	35	-	96	160	-	-	160	-	-	12,7	51	250	250	68	boční montáž	standardní	1 kus = 1 pár	57,89 €
21334-53-0300	DZ3932-0030	35	-	96	224	-	-	192	-	-	12,7	51	300	300	68	boční montáž	standardní	1 kus = 1 pár	59,19 €
21334-53-0350	DZ3932-0035	35	128	256	-	-	-	96	256	-	12,7	51	350	350	68	boční montáž	standardní	1 kus = 1 pár	60,35 €
21334-53-0400	DZ3932-0040	35	128	192	320	-	-	128	288	-	12,7	51	400	400	68	boční montáž	standardní	1 kus = 1 pár	62,17 €
21334-53-0450	DZ3932-0045	35	128	256	352	-	-	160	352	-	12,7	51	450	450	68	boční montáž	standardní	1 kus = 1 pár	63,47 €
21334-53-0500	DZ3932-0050	35	128	224	288	416	-	192	384	-	12,7	51	500	500	68	boční montáž	standardní	1 kus = 1 pár	65,08 €
21334-53-0550	DZ3932-0055	35	128	224	352	448	-	192	448	-	12,7	51	550	550	68	boční montáž	standardní	1 kus = 1 pár	67,60 €
21334-53-0600	DZ3932-0060	35	128	224	352	512	-	224	480	-	12,7	51	600	600	68	boční montáž	standardní	1 kus = 1 pár	70,52 €
21334-53-0650	DZ3932-0065	35	128	224	352	448	576	256	544	-	12,7	51	650	650	68	boční montáž	standardní	1 kus = 1 pár	72,69 €
21334-53-0700	DZ3932-0070	35	128	224	352	480	608	256	448	576	12,7	51	700	700	68	boční montáž	standardní	1 kus = 1 pár	76,37 €
