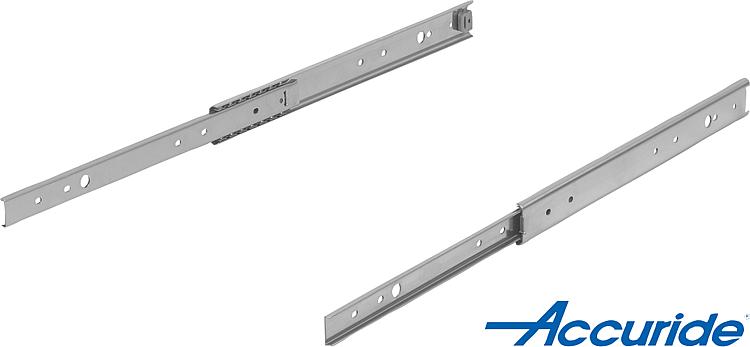

        Teleskopické lišty, z nerezové oceli pro boční montáž, částečné vysunutí, nosnost do 65 kg

Popis zboží/obrázky produktu

PopisMateriál:

Lišty z nerezové oceli 1.4301.
Kuličová klec z nerezové oceli 1.4301.
Kuličky z nerezové oceli 1.4034.

Provedení: Lišty bez povrchové úpravy.
Kuličkové klece bez povrchové úpravy.
Kuličky bez povrchové úpravy.Pokyny k objednání:Prodej po párech.Upozornění:U teleskopických lišt s částečným vysunutím je zdvih menší než montážní délka. Zaskočení do blokovací polohy.
Dynamická zatěžovací kapacita teleskopických lišt uvádí maximální zatížitelnost svisle namontovaného páru teleskopických lišt při využití plné dráhy výsuvu.
Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 10.000 cyklů resp. 80.000 cyklů.

U horizontální montáže je nosnost o 75% nižší.

Výška hlavy upevňovacích šroubů by neměla přesáhnout 2,5 mm, jinak hrozí nebezpečí kolize s jinými částmi lišty.Přednosti:Zaskočení v uzavřené poloze
Vhodné pro plochou montáž
Lehký chodZvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 21334-50 Teleskopické lišty, z nerezové oceli pro boční montáž, částečné vysunutí, nosnost do 65 kg

163 kB

Technical information for telescopic slides

389 kB

Overview of items telescopic slides

82,6 kB

Montageanleitung für Teleskopschienen 21334-50 / Installation instruction for telescopic slides 21334-50

2,3 MB

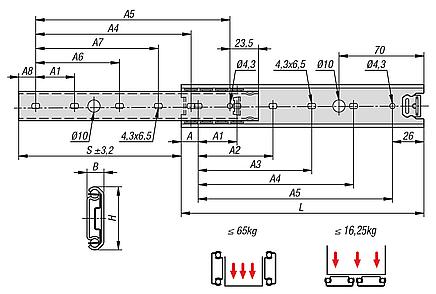

Výkresy

Výběr/filtr zboží

Objednací číslo	Výrobce číslo výrobku	Montáž	Typ výrobku	Nosnost na jeden pár (80.000 cyklů) kg	Nosnost na jeden pár (10.000 cyklů) kg	Druh balení	Cena
21334-50-0300	DS2028-0030	boční montáž	standardní	60	65	1 kus = 1 pár	67,86 €
21334-50-0350	DS2028-0035	boční montáž	standardní	57	63	1 kus = 1 pár	71,76 €
21334-50-0400	DS2028-0040	boční montáž	standardní	54	59	1 kus = 1 pár	75,45 €
21334-50-0450	DS2028-0045	boční montáž	standardní	50	57	1 kus = 1 pár	78,63 €
21334-50-0500	DS2028-0050	boční montáž	standardní	47	53	1 kus = 1 pár	82,14 €
21334-50-0550	DS2028-0055	boční montáž	standardní	45	50	1 kus = 1 pár	85,80 €
21334-50-0600	DS2028-0060	boční montáž	standardní	43	46	1 kus = 1 pár	89,27 €
21334-50-0650	DS2028-0065	boční montáž	standardní	41	43	1 kus = 1 pár	92,58 €
21334-50-0700	DS2028-0070	boční montáž	standardní	40	42	1 kus = 1 pár	96,05 €

Objednací číslo	A	A1	A2	A3	A4	A5	A6	A7	A8	B	H	Zdvih S	L	Cena
21334-50-0300	18	32	-	-	224	256	128	160	17,5	9,5	35,34	209	300	67,86 €
21334-50-0350	36	32	160	192	256	288	160	192	35,5	9,5	35,34	245	350	71,76 €
21334-50-0400	22	32	160	192	320	352	160	192	21,5	9,5	35,34	282	400	75,45 €
21334-50-0450	8	32	224	256	384	416	224	256	7,5	9,5	35,34	320	450	78,63 €
21334-50-0500	26	32	224	256	416	448	224	256	25,5	9,5	35,34	357	500	82,14 €
21334-50-0550	12	32	288	320	480	512	288	320	11,5	9,5	35,34	394	550	85,80 €
21334-50-0600	30	32	288	320	512	544	288	320	29,5	9,5	35,34	432	600	89,27 €
21334-50-0650	16	32	352	384	576	608	352	384	15,5	9,5	35,34	469	650	92,58 €
21334-50-0700	34	32	352	384	608	640	352	384	33,5	9,5	35,34	506	700	96,05 €
