21334-45Teleskopické lišty, ocelové pro boční montáž, částečné... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Lišty z oceli.
Kuličkové klece z oceli.
Kuličky z oceli.Provedení: Lišty pozinkované.
Kuličkové klece pozinkované.
Kuličky kalené.Pokyny k objednání:Prodej po párech.Upozornění:U teleskopických lišt s částečným vysunutím je zdvih menší než montážní délka. Zaskočení do otevřené polohy. Pohybem odjišťovací páky lze zásuvku snadno vyjmout a oddělit od vedení.
Dynamická zatěžovací kapacita teleskopických lišt uvádí maximální zatížitelnost svisle namontovaného páru teleskopických lišt při využití plné dráhy výsuvu.
Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 10.000 cyklů.
U horizontální montáže je nosnost o 75% nižší.
Výška hlavy upevňovacích šroubů by neměla přesáhnout 2,5 mm, jinak hrozí nebezpečí kolize s jinými částmi lišty.Teplotní rozsah:-20 °C - +70 °C.Přednosti:Zaskočení v otevřené poloze
Rychlé přední odpojeníZvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo
| Výrobce číslo výrobku | Montáž | Typ výrobku | Nosnost
na jeden pár v
kg | Druh balení | CAD | Přís. | Cena | Objednat |
|---|
| 21334-45-0305 | DZ0204-0012 | boční montáž | standardní | 65 | 1 kus = 1 pár |  | | 68,89 € | | | 21334-45-0356 | DZ0204-0014 | boční montáž | standardní | 65 | 1 kus = 1 pár | | | 70,87 € | | | 21334-45-0406 | DZ0204-0016 | boční montáž | standardní | 60 | 1 kus = 1 pár | | | 74,24 € | | | 21334-45-0457 | DZ0204-0018 | boční montáž | standardní | 55 | 1 kus = 1 pár | | | 77,26 € | | | 21334-45-0508 | DZ0204-0020 | boční montáž | standardní | 50 | 1 kus = 1 pár | | | 80,40 € | | | 21334-45-0559 | DZ0204-0022 | boční montáž | standardní | 40 | 1 kus = 1 pár | | | 83,55 € | | | 21334-45-0610 | DZ0204-0024 | boční montáž | standardní | 35 | 1 kus = 1 pár | | | 86,77 € | | | 21334-45-0660 | DZ0204-0026 | boční montáž | standardní | 30 | 1 kus = 1 pár | | | 98,00 € | | | 21334-45-0711 | DZ0204-0028 | boční montáž | standardní | 30 | 1 kus = 1 pár | | | 102,34 € | |

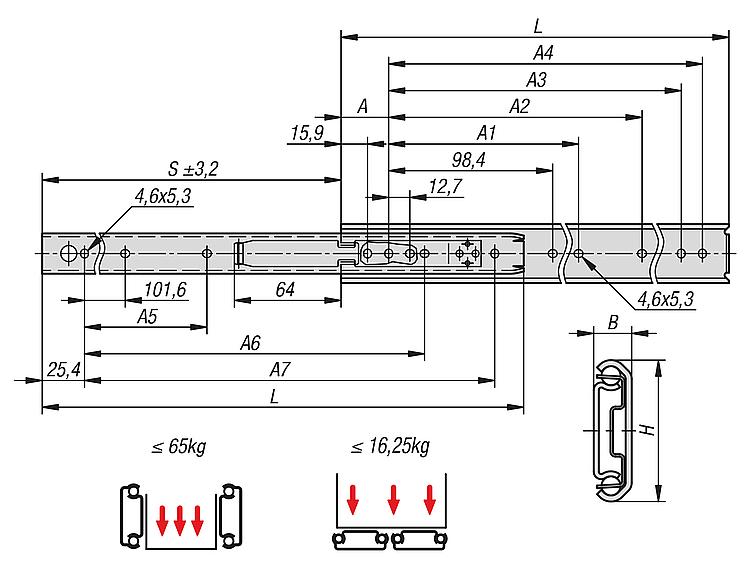

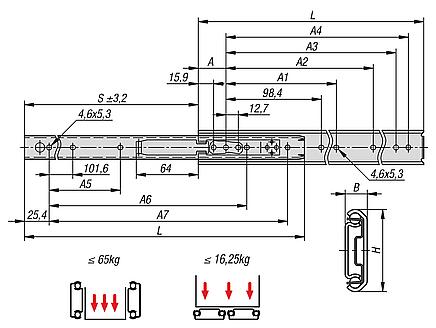

| Objednací číslo | A
| A1 | A2 | A3 | A4 | A5 | A6 | A7 | B | H | Zdvih
S | L | CAD | Přís. | Cena | Objednat |
|---|
| 21334-45-0305 | 28,6 | - | 136,5 | 247,6 | 260,3 | - | 215,9 | 254 | 9,5 | 35,3 | 201,5 | 305 | | | 68,89 € | | | 21334-45-0356 | 28,6 | - | 187,3 | 298,4 | 311,1 | - | 266,7 | 304,8 | 9,5 | 35,3 | 252,5 | 356 | | | 70,87 € | | | 21334-45-0406 | 28,6 | - | 238,1 | 349,2 | 361,9 | - | 317,5 | 355,6 | 9,5 | 35,3 | 303 | 406 | | | 74,24 € | | | 21334-45-0457 | 28,6 | 200 | 288,9 | 400 | 412,7 | 203,2 | 342,9 | 406,4 | 9,5 | 35,3 | 329 | 457 | | | 77,26 € | | | 21334-45-0508 | 28,6 | 225,4 | 339,7 | 450,8 | 463,5 | 228,6 | 393,7 | 457,2 | 9,5 | 35,3 | 379,5 | 508 | | | 80,40 € | | | 21334-45-0559 | 28,6 | 250,8 | 390,5 | 501,6 | 514,3 | 254 | 419,1 | 508 | 9,5 | 35,3 | 405 | 559 | | | 83,55 € | | | 21334-45-0610 | 28,6 | 276,2 | 441,3 | 552,4 | 565,1 | 279,4 | 444,5 | 558,8 | 9,5 | 35,3 | 430,5 | 610 | | | 86,77 € | | | 21334-45-0660 | 28,6 | 301,6 | 492,1 | 603,2 | 615,9 | 304,8 | 495,3 | 609,6 | 9,5 | 35,3 | 481,5 | 660 | | | 98,00 € | | | 21334-45-0711 | 28,6 | 327 | 542,9 | 654 | 666,7 | 330,2 | 520,7 | 660,4 | 9,5 | 35,3 | 506,5 | 711 | | | 102,34 € | |
|
