        Vodicí kolejnice DryLin® W jednoduché

Popis zboží/obrázky produktu

PopisMateriál:Hliník.Provedení: tvrdoelox, tloušťka vrstvy 50 µm.
Mikrotvrdost 500 HV.Upozornění:Jednotlivá kolejnice umožňuje maximální flexibilitu při konstrukci a snadnou montáž. Použitelné pro kompenzaci výškových rozdílů. Tvrdě eloxovaný hliník se používá jako materiál na kolejnice a zajišťuje optimální tření a nízké opotřebení. Robustní a odolné vůči nečistotám, lze na nich bezpečně a bez nutnosti údržby přepravovat i vysoká zatížení.

** Délka L2 = 20 mm a
* Délka L = 500 mm prosíme uvést do objednávky.
Délky L2 a L jsou možné pouze v celých milimetrech.

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 21240 Vodicí kolejnice DryLin® W jednoduché

185 kB

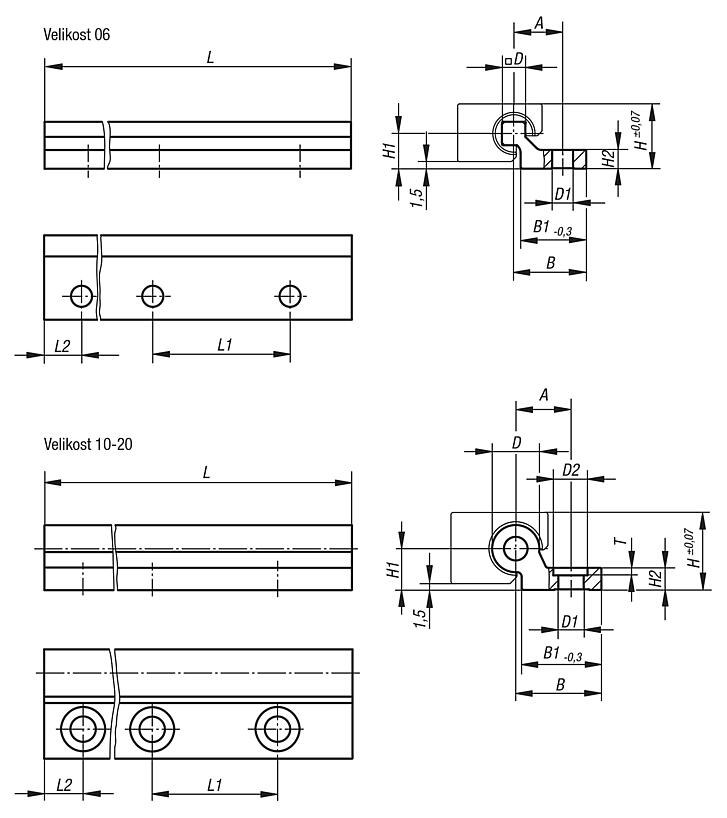

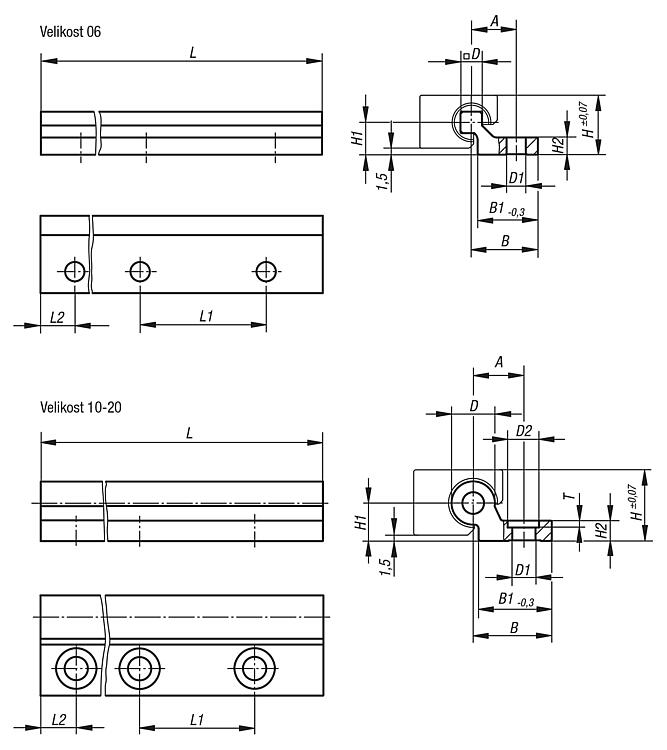

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení 1	Velikost	L max.	L	L2	L2 min.	L2 max.	A	B	B1	D	D1	D2	H	H1	H2	L1	T	Cena
21240-10630X3000	-	6	3000	3000	30	-	-	10,5	15,5	14	5	4,5	-	14	7,5	4	60	-	na požádání
21240-11030X4000	-	10	4000	4000	20	-	-	17	27	27	10	6,6	-	18	9	5,5	120	-	na požádání
21240-11630X4000	-	16	4000	4000	20	-	-	19	29	27	16	9	15	27	14	7,5	120	4	na požádání
21240-12030X4000	-	20	4000	4000	20	-	-	21	31	27	20	9	15	36	20	9,5	120	5	na požádání
21240-106*X	L2 a L na základě požadavků zákazníka	6	3000	*	**	20	49,5	10,5	15,5	14	5	4,5	-	14	7,5	4	60	-	na požádání
21240-110*X	L2 a L na základě požadavků zákazníka	10	4000	*	**	20	79,5	17	27	27	10	6,6	-	18	9	5,5	120	-	na požádání
21240-116*X	L2 a L na základě požadavků zákazníka	16	4000	*	**	20	79,5	19	29	27	16	9	15	27	14	7,5	120	4	na požádání
21240-120*X	L2 a L na základě požadavků zákazníka	20	4000	*	**	20	79,5	21	31	27	20	9	15	36	20	9,5	120	5	na požádání
