        Vodicí pojezd DryLin® W

Popis zboží/obrázky produktu

PopisMateriál:

Kluzný pojezd ze zinkového tlakového odlitku.
Montážní deska z hliníku.
Materiál kluzného ložiska iglidur^® J.

Provedení: Kluzný pojezd chromátován.
Montážní deska eloxována.Upozornění:Vodicí pojezdy

DryLin^® W jsou korozivzdorné a bezúdržbové. Vyloučení mazání činí systém velmi necitlivým vůči nečistotám. Nízké hodnoty tření při chodu nasucho a velmi tichý provoz. Díky ploché a široké konstrukci lze zachycovat vysoké momenty. Rychlosti do 15 m/s.
Teplota použití -40 °C až max. 90 °C.

Příslušenství:Vodicí kolejnice dvojité 21240.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 21240 Vodicí pojezd DryLin® W

178 kB

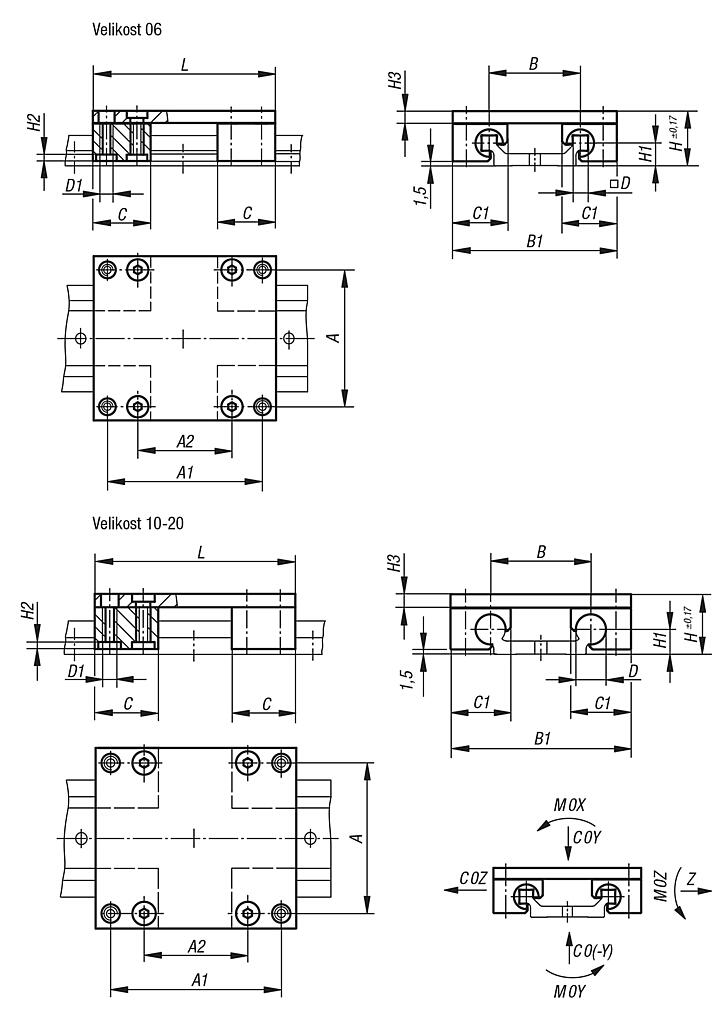

Výkresy

Výběr/filtr zboží

Objednací číslo	Velikost	A	A1	A2	B	B1	C	C1	D	D1	H	H1	H2	H3	L	C0Y kN	C0(-Y) kN	C0Z kN	M0X Nm	M0Y Nm	M0Z Nm	Cena
21240-0600060	6	45	51	31	30	54	19	18	5	M4	18	7,5	2	4	60	1,68	1,68	1,68	25	34	34	42,14 €
21240-0600080	6	45	71	51	30	54	19	18	5	M4	18	7,5	2	4	80	1,68	1,68	1,68	25	51	51	44,93 €
21240-0600100	6	45	91	71	30	54	19	18	5	M4	18	7,5	2	4	100	1,68	1,68	1,68	25	68	68	49,45 €
21240-1000100	10	60	87	55	40	73	29	26	10	M6	24	9	3,5	6	100	4,8	4,8	4,8	96	170	170	49,04 €
21240-1000150	10	60	137	105	40	73	29	26	10	M6	24	9	3,5	6	150	4,8	4,8	4,8	96	290	290	51,82 €
21240-1000200	10	60	187	155	40	73	29	26	10	M6	24	9	3,5	6	200	4,8	4,8	4,8	96	410	410	54,86 €
21240-1600100	16	86	82	46	58	104	36	34,5	16	M8	35	14	4	8	100	8,4	8,4	8,4	240	270	270	66,26 €
21240-1600150	16	86	132	96	58	104	36	34,5	16	M8	35	14	4	8	150	8,4	8,4	8,4	240	480	480	72,52 €
21240-1600200	16	86	182	146	58	104	36	34,5	16	M8	35	14	4	8	200	8,4	8,4	8,4	240	690	690	79,95 €
21240-2000150	20	116	132	78	82	134	45	42,5	20	M8	44	20	4	8	150	12,8	12,8	12,8	525	670	670	68,90 €
21240-2000200	20	116	182	128	82	134	45	42,5	20	M8	44	20	4	8	200	12,8	12,8	12,8	525	990	990	73,98 €
21240-2000250	20	116	232	178	82	134	45	42,5	20	M8	44	20	4	8	250	12,8	12,8	12,8	525	1250	1250	78,72 €
