        Vodicí kolejnice DryLin® T

Popis zboží/obrázky produktu

PopisMateriál:Protlačovaný profil EN AW-6060.Provedení: Povrstveno tvrdým eloxem, tl. 50 µm. Mikrotvrdost 500 HV.Upozornění:Hliníková lišta má dobrou tepelnou vodivost a významněji se zahřívá pouze při konstantně velmi vysokých rychlostech.

** Délka L2 = 20 mm a
* Délka L = 500 mm prosíme uvést do objednávky.
Délky L2 a L jsou možné pouze v celých milimetrech.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 21200 Vodicí kolejnice DryLin® T

111 kB

Technické údaje pro saňová vedení

1,9 MB

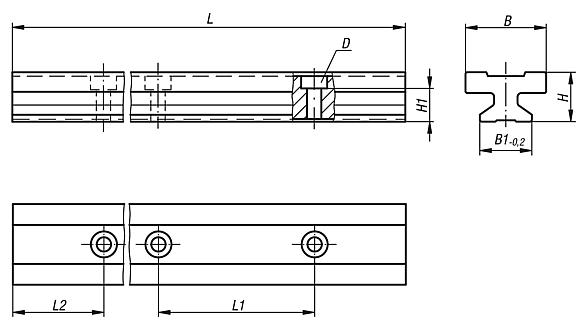

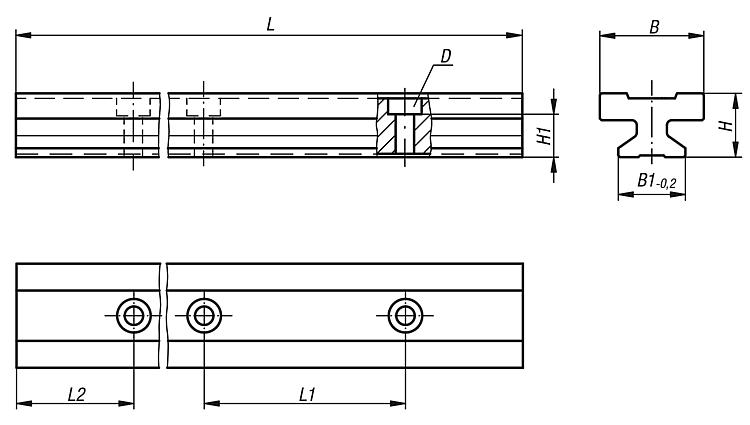

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	Velikost	L max.	L2	B	B1	D pro šroub DIN 912	H	H1	L1	Cena
21200-1530X3960	L max.	15	3960	30	22	15	M4	15,5	10	60	na požádání
21200-2030X3960	L max.	20	3960	30	31	20	M5	19	12,3	60	na požádání
21200-2530X3960	L max.	25	3960	30	34	23	M6	21,5	13,8	60	na požádání
21200-3020X3960	L max.	30	3960	20	40	28	M8	26	15,8	80	na požádání

Objednací číslo	Provedení	Velikost	L max.	L	L2	L2 min.	L2 max.	B	B1	D pro šroub DIN 912	H	H1	L1	Cena
21200-15*X	L2 a L na základe požadavku zákazníka	15	3960	*	**	20	49	22	15	M4	15,5	10	60	na požádání
21200-20*X	L2 a L na základe požadavku zákazníka	20	3960	*	**	20	49	31	20	M5	19	12,3	60	na požádání
21200-25*X	L2 a L na základe požadavku zákazníka	25	3960	*	**	20	49	34	23	M6	21,5	13,8	60	na požádání
21200-30*X	L2 a L na základe požadavku zákazníka	30	3960	*	**	20	49	40	28	M8	26	15,8	80	na požádání
