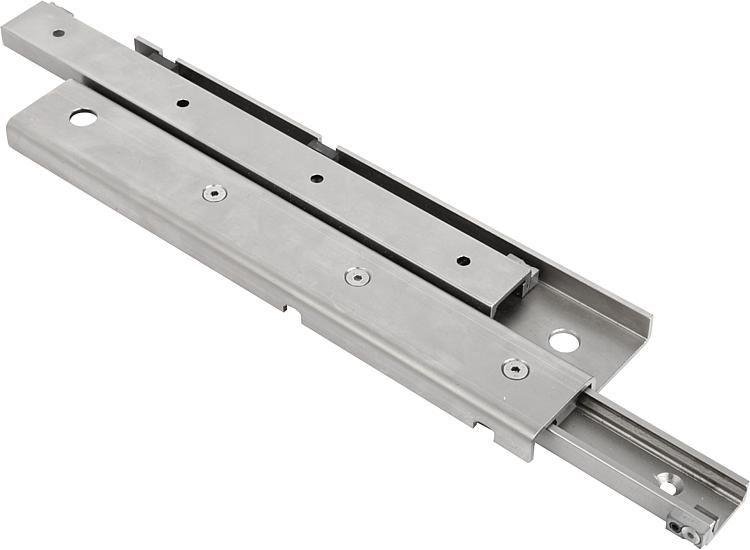

21342Teleskopické lišty, ocelové provedení S, plný výsuv, nosnost do... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Kolejnička a jezdec ocel na valivá ložiska.
Kuličky ocel na valivá ložiska.Provedení: Kolejnička a jezdec pozinkováno.
Válečkové dráhy indukčně kaleny.
Kuličky kaleny.Pokyny k objednání:Prodej jednotlivě.Upozornění:Plný výsuv se skládá ze dvou vodicích kolejnic a jednoho pevného a pohyblivého prvku a vloženého meziprvku tvaru S. Tento má vysoký plošný moment nosnosti a vysoká tuhost při úzké konstrukci. Z toho vyplývá vysoká zatížitelnost s malým průhybem ve vysunutém stavu. Maximální zdvih je větší než uzavřená délka teleskopické lišty.
K montáži lišty použijte zápustné šrouby podle normy DIN EN ISO 10642 třídy pevnosti 10.9.
Maximální pojezdová rychlost činí 0,8 m/s.
Teplota použití -30 °C až +110 °C.Na vyžádání:Jiné délky (modulová rozteč 80 mm).
Velikost 28 až max. 1490 mm.
Velikost 35 až max. 1730 mm.

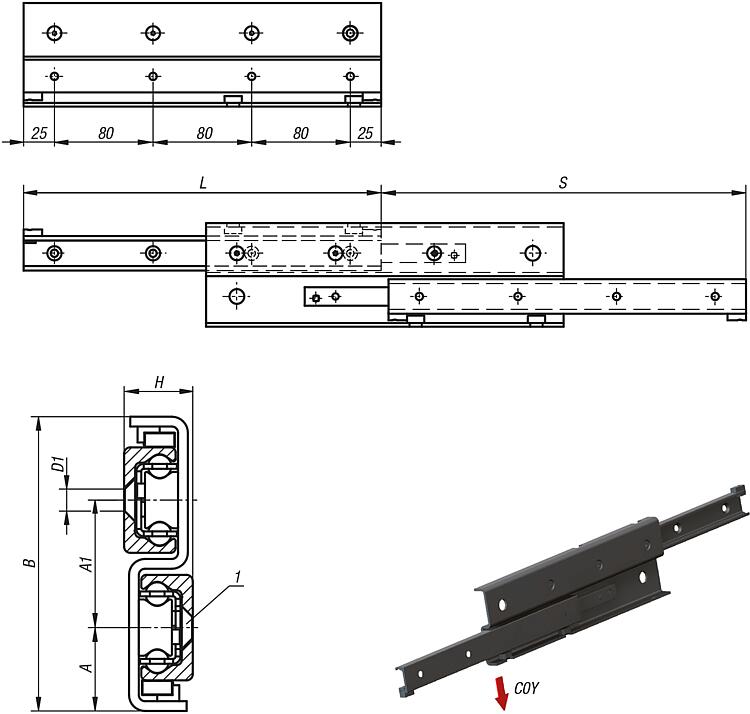

Velikost 43 až max. 1970 mm.Odkaz na výkres:1) pro šroub se zapuštěnou hlavou DIN EN ISO 10642 StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo
| Velikost | A | A1 | B | D1
| H | L | Zdvih
S | C0Y
N | Počet
otvorů | CAD | Přís. | Cena | Objednat |
|---|
| 21342-280290 | 28 | 24,5 | 36 | 85 | M5 | 17 | 290 | 296 | 570 | 4 (3 přístupné) |  | | 373,38 € | | | 21342-280370 | 28 | 24,5 | 36 | 85 | M5 | 17 | 370 | 380 | 769 | 5 (4 přístupné) | | | 398,22 € | | | 21342-280450 | 28 | 24,5 | 36 | 85 | M5 | 17 | 450 | 464 | 969 | 6 (4 přístupné) | | | 433,83 € | | | 21342-280530 | 28 | 24,5 | 36 | 85 | M5 | 17 | 530 | 548 | 1170 | 7 (6 přístupné) | | | 474,10 € | | | 21342-280610 | 28 | 24,5 | 36 | 85 | M5 | 17 | 610 | 630 | 1376 | 8 (6 přístupné) | | | 500,96 € | | | 21342-350450 | 35 | 30,5 | 43 | 104 | M6 | 22,5 | 450 | 494 | 1250 | 6 (5 přístupné) | | | 512,59 € | | | 21342-350530 | 35 | 30,5 | 43 | 104 | M6 | 22,5 | 530 | 558 | 1685 | 7 (6 přístupné) | | | 562,61 € | | | 21342-350690 | 35 | 30,5 | 43 | 104 | M6 | 22,5 | 690 | 734 | 2132 | 9 (7 přístupné) | | | 647,58 € | | | 21342-350850 | 35 | 30,5 | 43 | 104 | M6 | 22,5 | 850 | 886 | 2801 | 11 (9 přístupné) | | | 728,79 € | | | 21342-430530 | 43 | 34 | 52 | 120 | M8 | 28 | 530 | 556 | 2061 | 7 (6 přístupné) | | | 592,74 € | | | 21342-430610 | 43 | 34 | 52 | 120 | M8 | 28 | 610 | 626 | 2603 | 8 (6 přístupné) | | | 646,28 € | | | 21342-430690 | 43 | 34 | 52 | 120 | M8 | 28 | 690 | 726 | 2775 | 9 (7 přístupné) | | | 693,45 € | | | 21342-430770 | 43 | 34 | 52 | 120 | M8 | 28 | 770 | 796 | 3319 | 10 (7 přístupné) | | | 742,49 € | | | 21342-430850 | 43 | 34 | 52 | 120 | M8 | 28 | 850 | 866 | 3873 | 11 (9 přístupné) | | | 776,05 € | | | 21342-431010 | 43 | 34 | 52 | 120 | M8 | 34 | 1010 | 1036 | 4590 | 13 (10 přístupné) | | | 936,30 € | | | 21342-431490 | 43 | 34 | 52 | 120 | M8 | 34 | 1490 | 1516 | 3713 | 19 (15 přístupné) | | | 1 252,33 € | |
|
