Magnety se závitem (ploché uchycení) z tvrdého feritu
09065

Magnety se závitem (ploché uchycení) z tvrdého feritu

zpět

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží
PopisMateriál:Pouzdro z oceli.
Magnetické jádro, tvrdý ferit.
Provedení: Pouzdro pozinkované.Upozornění:Ploché upínací magnety se závitem, stíněný systém.

U provedení D 80, D 100 a D 125 jsou vlasové trhliny na přídržné ploše použitého magnetického materiálu z technologického hlediska nevyhnutelné. Funkci přídržných magnetů nijak neomezují.

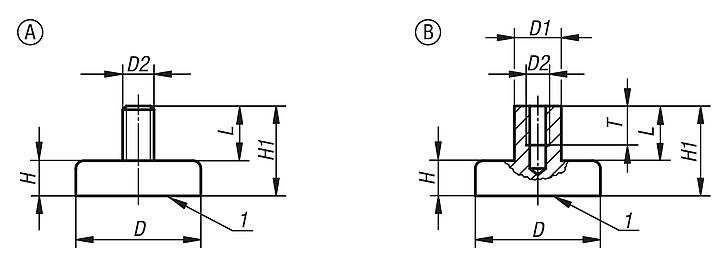

Pracovní teplotamax. 200 °C.Odkaz na výkres:
1) Přítlačná plocha
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 09065 Magnety se závitem (ploché uchycení) z tvrdého feritu 170 kB
 Technické údaje magnetů 117 kB

Výkresy (celkový přehled)

Magnety se závitem (ploché uchycení) z tvrdého feritu

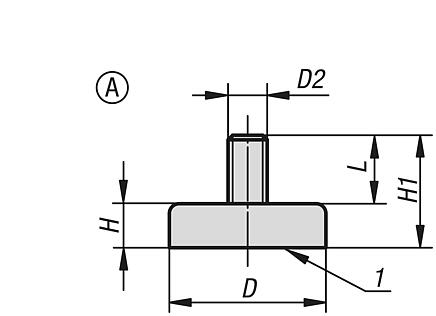

Magnety s vnějším závitem (ploché upínače) z tvrdého feritu, provedení A

více informací

Výkresy

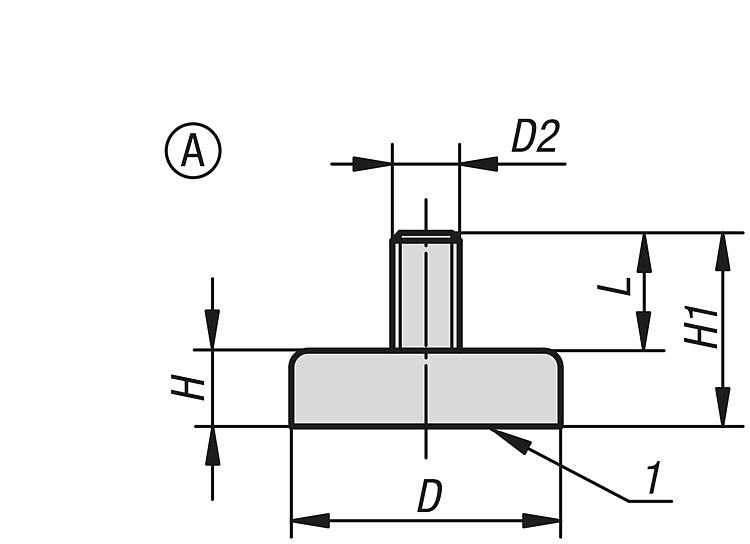

Magnety s vnějším závitem (ploché upínače) z tvrdého feritu, provedení A

Výběr/filtr zboží

Objednací čísloProvedeníD

D2LHH1Přídržná
síla
N
CADPřís.CenaObjednat
09065-21A10 ±0,15M374,511,54 2,50 €
09065-22A13 ±0,15M374,511,510 2,55 €
09065-23A16 ±0,15M374,511,518 2,67 €
09065-24A20 ±0,15M3761330 3,01 €
09065-25A25 ±0,15M4871540 3,42 €
09065-26A32 ±0,20M4871580 3,93 €

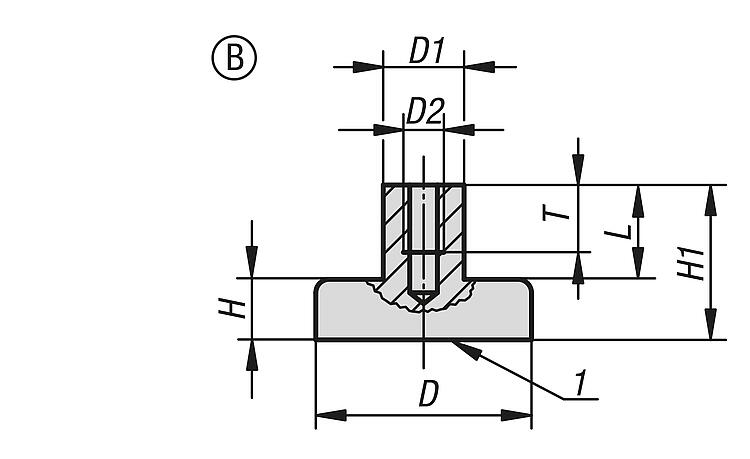

Magnety s vnitřním závitem (ploché upínače) z tvrdého feritu, provedení B

více informací

Výkresy

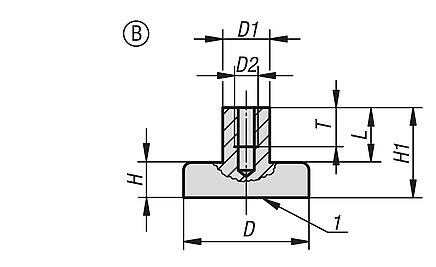

Magnety s vnitřním závitem (ploché upínače) z tvrdého feritu, provedení B

Výběr/filtr zboží

Objednací čísloProvedeníD

D1D2LHH1TPřídržná
síla
N
CADPřís.CenaObjednat
09065-01B10 ±0,156M374,511,554 3,01 €
09065-02B13 ±0,156M374,511,5510 3,13 €
09065-03B16 ±0,156M374,511,5518 3,28 €
09065-04B20 ±0,156M37613530 3,73 €
09065-05B25 ±0,158M48715640 4,26 €
09065-06B32 ±0,208M48715680 4,83 €
09065-07B40 ±0,2010M5108188125 5,51 €
09065-08B50 ±0,2012M612102210220 7,89 €
09065-09B63 ±0,2015M816143014350 13,36 €
09065-10B80 ±0,2520M1016183414600 20,41 €
09065-11B99 ±0,2522M1220224217900 38,74 €
09065-12B125 ±0,2525M14242650201300 87,70 €
