Hvězdicové rukojeti plastové s vyčnívajícím ocelovým pouzdrem
06209-01

Hvězdicové rukojeti plastové s vyčnívajícím ocelovým pouzdrem

zpět

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží
PopisPopis výrobku:Hvězdicová rukojeť z duroplastu se vyznačuje uzavřeným obrysem rukojeti. Dosedací plocha vyčnívajícího ocelového pouzdra je vůči ose závitu kolmé a umožňuje stabilní šroubové spojení. Materiál:Duroplast PF 31.
Ocelové části třídy pevnosti 5.8 nebo nerezová ocel 1.4305.
Provedení: Duroplast černý, vyleštěno do vysokého lesku.
Ocelové části modře pasivované nebo nerezové bez povrchové úpravy.
Přednosti:Dosedací plocha odolná proti opotřebení
Uzavřený obrys rukojeti
Na vyžádání:Provedení H: pouzdro se slepým otvorem
Odkaz na výkres:
Provedení K: pouzdro se závitem
Provedení L: vnější závit
Zvláštnost:
RoHS
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 06209-01 Hvězdicové rukojeti plastové s vyčnívajícím ocelovým pouzdrem 182 kB

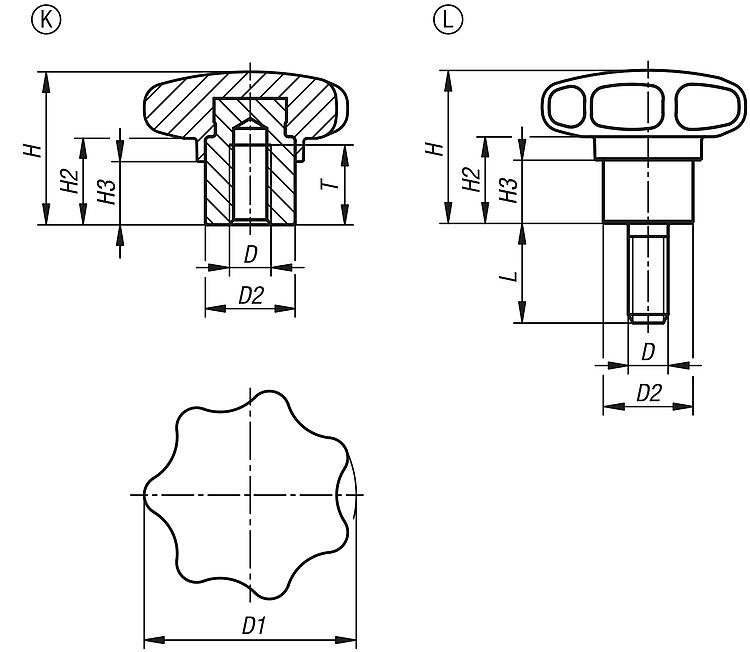

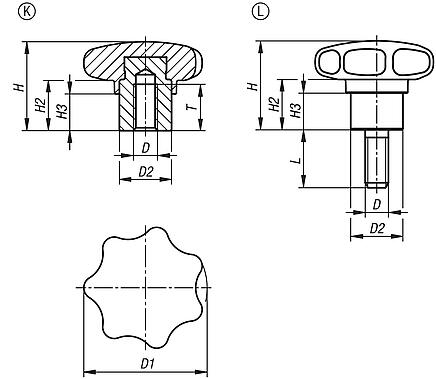

Výkresy (celkový přehled)

Hvězdicové rukojeti plastové s vyčnívajícím ocelovým pouzdrem

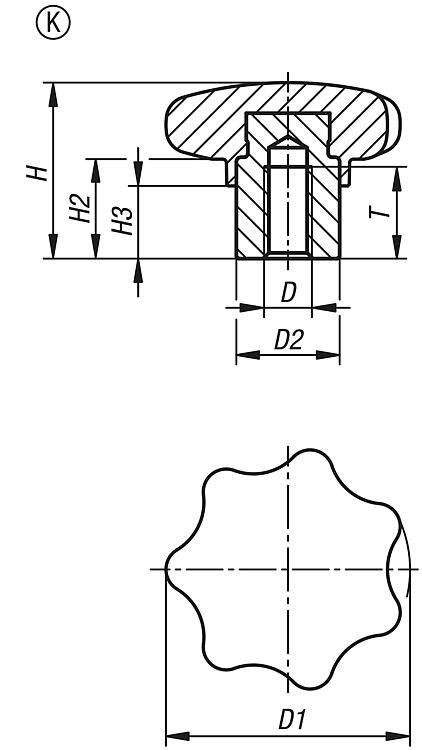

Hvězdicové rukojeti plastové s vyčnívajícím ocelovým pouzdrem, provedení K, závitové pouzdro

více informací

Výkresy

Hvězdicové rukojeti plastové s vyčnívajícím ocelovým pouzdrem, provedení K, závitové pouzdro

Výběr/filtr zboží

Objednací čísloMateriál
komponenty
ProvedeníD

D1D2HH2H3TCADPřís.CenaObjednat
06209-01-23206ocelKM63213,523139,512 1,60 €
06209-01-24006ocelKM64013,525131012 1,84 €
06209-01-24008ocelKM84013,525131012 1,84 €
06209-01-25008ocelKM8501932171217 2,61 €
06209-01-25010ocelKM10501932171217 2,61 €
06209-01-26310ocelKM10631940201517 3,31 €
06209-01-26312ocelKM12631940201517 3,31 €
06209-01-33206nerezová ocelKM63213,523139,512 2,48 €
06209-01-34006nerezová ocelKM64013,525131012 3,31 €
06209-01-34008nerezová ocelKM84013,525131012 3,31 €
06209-01-35008nerezová ocelKM8501932171217 4,27 €
06209-01-35010nerezová ocelKM10501932171217 4,27 €
06209-01-36310nerezová ocelKM10631940201517 5,09 €
06209-01-36312nerezová ocelKM12631940201517 5,09 €

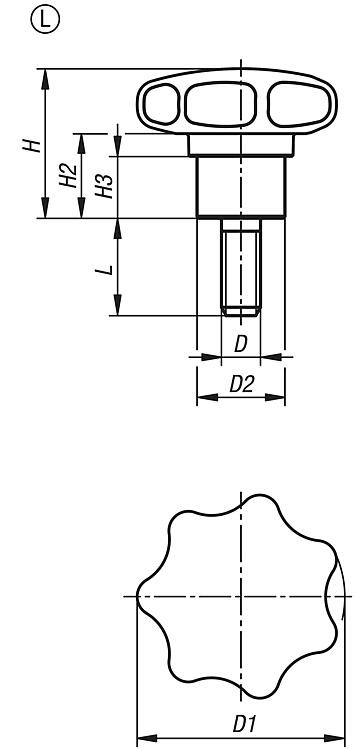

Hvězdicové rukojeti plastové s vyčnívajícím ocelovým pouzdrem, provedení L, vnější závit

více informací

Výkresy

Hvězdicové rukojeti plastové s vyčnívajícím ocelovým pouzdrem, provedení L, vnější závit

Výběr/filtr zboží

Objednací čísloMateriál
komponenty
ProvedeníD

D1D2HH2H3LCADPřís.CenaObjednat
06209-01-43206X10ocelLM63213,523139,510 2,54 €
06209-01-43206X15ocelLM63213,523139,515 2,54 €
06209-01-43206X20ocelLM63213,523139,520 2,61 €
06209-01-43206X25ocelLM63213,523139,525 2,73 €
06209-01-43206X30ocelLM63213,523139,530 2,73 €
06209-01-44008X15ocelLM84013,525131015 2,78 €
06209-01-44008X20ocelLM84013,525131020 2,84 €
06209-01-44008X25ocelLM84013,525131025 2,97 €
06209-01-44008X30ocelLM84013,525131030 3,02 €
06209-01-44008X40ocelLM84013,525131040 3,08 €
06209-01-44008X50ocelLM84013,525131050 3,14 €
06209-01-45010X20ocelLM10501932171220 3,91 €
06209-01-45010X25ocelLM10501932171225 4,08 €
06209-01-45010X30ocelLM10501932171230 4,21 €
06209-01-45010X40ocelLM10501932171240 4,27 €
06209-01-45010X50ocelLM10501932171250 4,32 €
06209-01-45010X60ocelLM10501932171260 4,38 €
06209-01-46312X20ocelLM12631940201520 4,98 €
06209-01-46312X25ocelLM12631940201525 5,04 €
06209-01-46312X30ocelLM12631940201530 5,15 €
06209-01-46312X40ocelLM12631940201540 5,27 €
06209-01-46312X50ocelLM12631940201550 5,39 €
06209-01-46312X60ocelLM12631940201560 5,51 €
06209-01-53206X10nerezová ocelLM63213,523139,510 3,73 €
06209-01-53206X15nerezová ocelLM63213,523139,515 3,73 €
06209-01-53206X20nerezová ocelLM63213,523139,520 3,73 €
06209-01-53206X25nerezová ocelLM63213,523139,525 3,91 €
06209-01-53206X30nerezová ocelLM63213,523139,530 3,91 €
06209-01-54008X15nerezová ocelLM84013,525131015 4,15 €
06209-01-54008X20nerezová ocelLM84013,525131020 4,15 €
06209-01-54008X25nerezová ocelLM84013,525131025 4,15 €
06209-01-54008X30nerezová ocelLM84013,525131030 4,15 €
06209-01-54008X40nerezová ocelLM84013,525131040 4,21 €
06209-01-54008X50nerezová ocelLM84013,525131050 4,21 €
06209-01-55010X20nerezová ocelLM10501932171220 5,87 €
06209-01-55010X25nerezová ocelLM10501932171225 5,87 €
06209-01-55010X30nerezová ocelLM10501932171230 5,87 €
06209-01-55010X40nerezová ocelLM10501932171240 5,87 €
06209-01-55010X50nerezová ocelLM10501932171250 5,92 €
06209-01-55010X60nerezová ocelLM10501932171260 5,92 €
06209-01-56312X20nerezová ocelLM12631940201520 7,82 €
06209-01-56312X25nerezová ocelLM12631940201525 7,82 €
06209-01-56312X30nerezová ocelLM12631940201530 7,82 €
06209-01-56312X40nerezová ocelLM12631940201540 7,99 €
06209-01-56312X50nerezová ocelLM12631940201550 7,99 €
06209-01-56312X60nerezová ocelLM12631940201560 7,99 €
