产品说明材料：壳体：高强度铝合金。
压臂：钢制。规格：压臂黑色氧化处理。提示：迷你夹钳特点为尺寸小，压臂精度高并且结构轻巧。迷你夹钳为自锁结构。夹紧后即便气源切断，由于机械死点，夹持力依然能够保持。该夹钳永久润滑，终身免维护。气缸可以通过干燥空气、或者油气驱动。
手动闭合并进给锁紧。
利用气动打开和闭合。
注意：需要一个三位五通阀，中位排气。根据要求：无孔夹紧臂。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

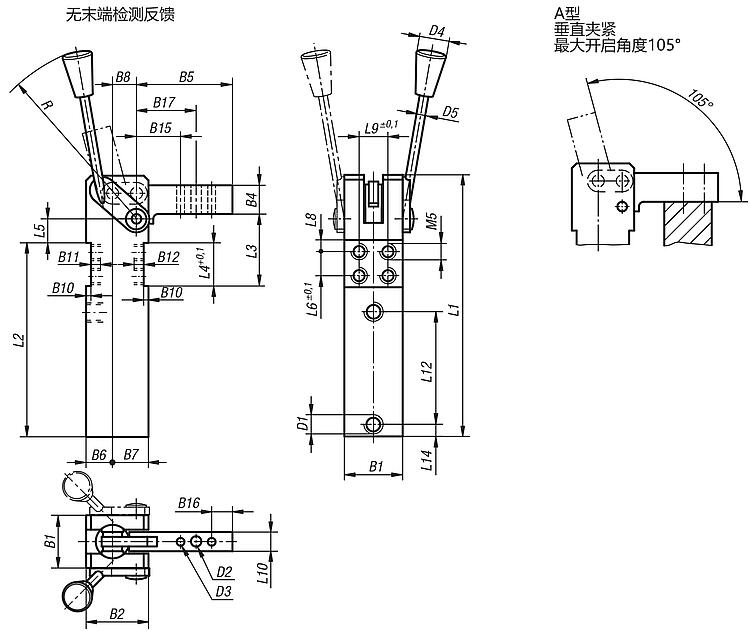

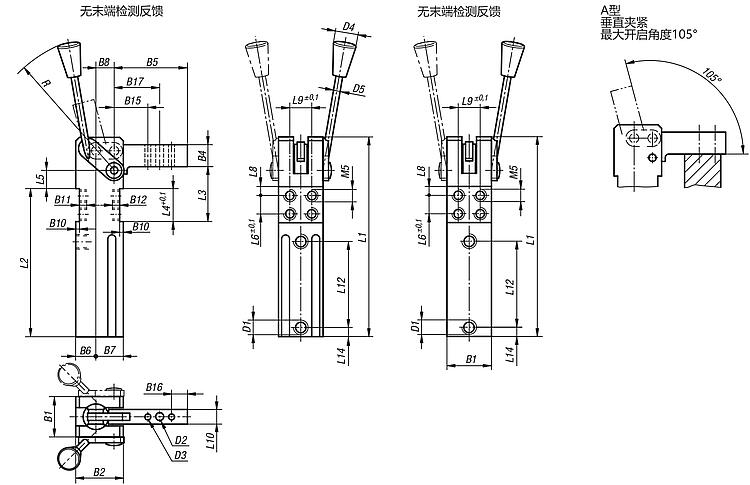

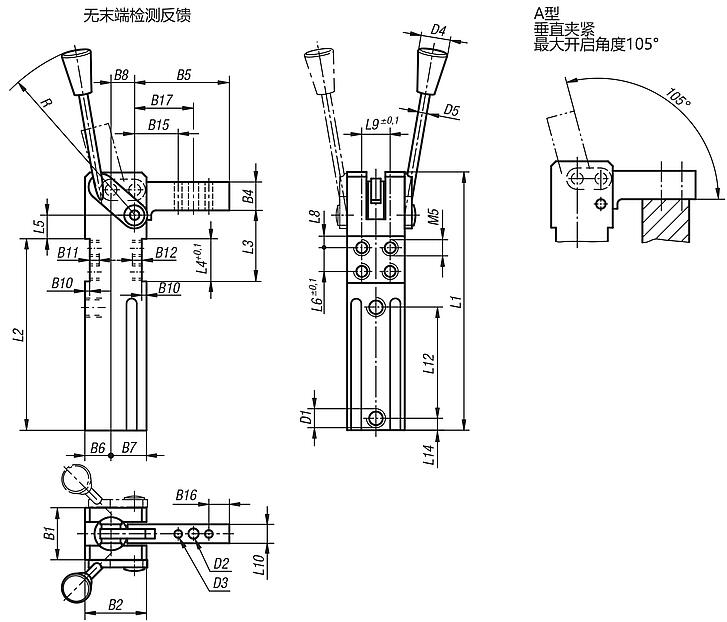

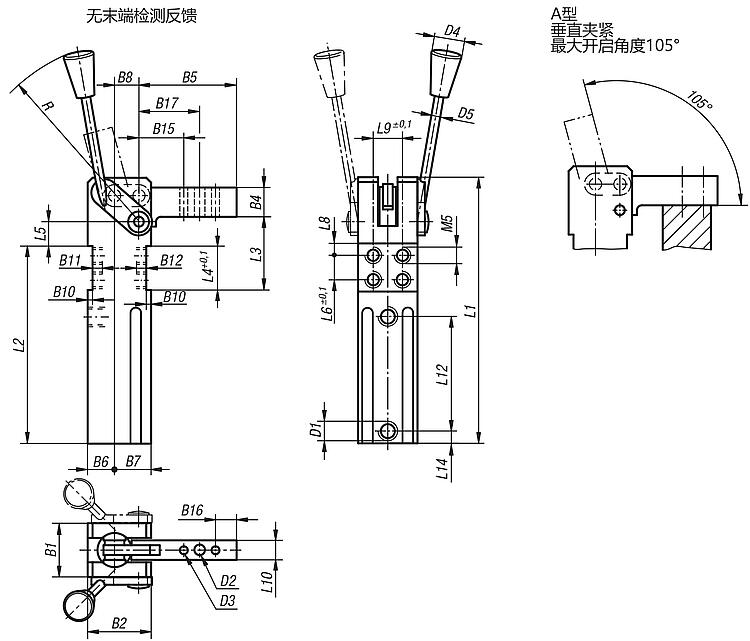

| 订货号 | 尺寸
| 夹持扭矩
Nm
为 5 bar 时 | 保持转矩
Nm | 在无油空气下
工作压力，
单位为 bar | 在无油空气下
最大压力，
单位为 bar | B1 | B2 | B4 | B5 | B6 | B7 | B8 | B10 | B11 | B12 | B15 | B16 | B17 | CAD | 配件 | 价格 | 订购 |
|---|
| 05652-081111 | 2 | 8 | 25 | 5 | 6 | 26 | 32 | 15 | 50 | 14 | 18 | 12 | 2,5 | 5 | 7 | 28 | 6 | 36 |  | | 根据要求 | | | 05652-081112 | 2 | 8 | 25 | 5 | 6 | 26 | 32 | 15 | 50 | 14 | 18 | 12 | 2,5 | 5 | 7 | 28 | 6 | 36 | | | 根据要求 | | | 05652-151111 | 3 | 15 | 54 | 5 | 6 | 30 | 39 | 18 | 60 | 17 | 22 | 15 | 3 | 6 | 8 | 32 | 8 | 42 | | | 根据要求 | | | 05652-151112 | 3 | 15 | 54 | 5 | 6 | 30 | 39 | 18 | 60 | 17 | 22 | 15 | 3 | 6 | 8 | 32 | 8 | 42 | | | 根据要求 | | | 05652-251111 | 4 | 25 | 75 | 5 | 6 | 35 | 45 | 22 | 75 | 20 | 25 | 18 | 4 | 6 | 8 | 40 | 10 | 52,5 | | | 根据要求 | | | 05652-251112 | 4 | 25 | 75 | 5 | 6 | 35 | 45 | 22 | 75 | 20 | 25 | 18 | 4 | 6 | 8 | 40 | 10 | 52,5 | | | 根据要求 | |
| 订货号 | 尺寸
| D1
| D2 | D3 | D4 | D5 | L1 | L2 | L3 | L4 | L5 | L6 | L8 | L9 | L10 | L12 | L14 | R | 手动进给 | CAD | 配件 | 价格 | 订购 |
|---|
| 05652-081111 | 2 | M5 | 5,5 | 4 | 20 | 9 | 123 | 96 | 27,5 | 20 | 7,5 | 10 | 5 | 16 | 10 | 57 | 12 | 135 | 左侧 | | | 根据要求 | | | 05652-081112 | 2 | M5 | 5,5 | 4 | 20 | 9 | 123 | 96 | 27,5 | 20 | 7,5 | 10 | 5 | 16 | 10 | 57 | 12 | 135 | 右侧 | | | 根据要求 | | | 05652-151111 | 3 | G 1/8 | 6,5 | 5 | 20 | 9 | 158 | 120 | 40 | 25 | 14 | 15 | 5 | 20 | 12 | 69 | 15 | 135 | 左侧 | | | 根据要求 | | | 05652-151112 | 3 | G 1/8 | 6,5 | 5 | 20 | 9 | 158 | 120 | 40 | 25 | 14 | 15 | 5 | 20 | 12 | 69 | 15 | 135 | 右侧 | | | 根据要求 | | | 05652-251111 | 4 | G 1/8 | 8,5 | 6 | 20 | 9 | 182 | 136 | 47 | 28 | 17 | 18 | 5 | 25 | 16 | 80 | 17,5 | 135 | 左侧 | | | 根据要求 | | | 05652-251112 | 4 | G 1/8 | 8,5 | 6 | 20 | 9 | 182 | 136 | 47 | 28 | 17 | 18 | 5 | 25 | 16 | 80 | 17,5 | 135 | 右侧 | | | 根据要求 | |
|
| 订货号 | 尺寸
| 夹持扭矩
Nm
为 5 bar 时 | 保持转矩
Nm | 在无油空气下
工作压力，
单位为 bar | 在无油空气下
最大压力，
单位为 bar | B1 | B2 | B4 | B5 | B6 | B7 | B8 | B10 | B11 | B12 | B15 | B16 | B17 | CAD | 配件 | 价格 | 订购 |
|---|
| 05652-084111 | 2 | 8 | 25 | 5 | 6 | 26 | 32 | 15 | 50 | 14 | 18 | 12 | 2,5 | 5 | 7 | 28 | 6 | 36 | | | 根据要求 | | | 05652-084112 | 2 | 8 | 25 | 5 | 6 | 26 | 32 | 15 | 50 | 14 | 18 | 12 | 2,5 | 5 | 7 | 28 | 6 | 36 | | | 根据要求 | | | 05652-154111 | 3 | 15 | 54 | 5 | 6 | 30 | 39 | 18 | 60 | 17 | 22 | 15 | 3 | 6 | 8 | 32 | 8 | 42 | | | 根据要求 | | | 05652-154112 | 3 | 15 | 54 | 5 | 6 | 30 | 39 | 18 | 60 | 17 | 22 | 15 | 3 | 6 | 8 | 32 | 8 | 42 | | | 根据要求 | | | 05652-254111 | 4 | 25 | 75 | 5 | 6 | 35 | 45 | 22 | 75 | 20 | 25 | 18 | 4 | 6 | 8 | 40 | 10 | 52,5 | | | 根据要求 | | | 05652-254112 | 4 | 25 | 75 | 5 | 6 | 35 | 45 | 22 | 75 | 20 | 25 | 18 | 4 | 6 | 8 | 40 | 10 | 52,5 | | | 根据要求 | |
| 订货号 | 尺寸
| D1
| D2 | D3 | D4 | D5 | L1 | L2 | L3 | L4 | L5 | L6 | L8 | L9 | L10 | L12 | L14 | R | 手动进给 | CAD | 配件 | 价格 | 订购 |
|---|
| 05652-084111 | 2 | M5 | 5,5 | 4 | 20 | 9 | 123 | 96 | 27,5 | 20 | 7,5 | 10 | 5 | 16 | 10 | 57 | 12 | 135 | 左侧 | | | 根据要求 | | | 05652-084112 | 2 | M5 | 5,5 | 4 | 20 | 9 | 123 | 96 | 27,5 | 20 | 7,5 | 10 | 5 | 16 | 10 | 57 | 12 | 135 | 右侧 | | | 根据要求 | | | 05652-154111 | 3 | G 1/8 | 6,5 | 5 | 20 | 9 | 158 | 120 | 40 | 25 | 14 | 15 | 5 | 20 | 12 | 69 | 15 | 135 | 左侧 | | | 根据要求 | | | 05652-154112 | 3 | G 1/8 | 6,5 | 5 | 20 | 9 | 158 | 120 | 40 | 25 | 14 | 15 | 5 | 20 | 12 | 69 | 15 | 135 | 右侧 | | | 根据要求 | | | 05652-254111 | 4 | G 1/8 | 8,5 | 6 | 20 | 9 | 182 | 136 | 47 | 28 | 17 | 18 | 5 | 25 | 16 | 80 | 17,5 | 135 | 左侧 | | | 根据要求 | | | 05652-254112 | 4 | G 1/8 | 8,5 | 6 | 20 | 9 | 182 | 136 | 47 | 28 | 17 | 18 | 5 | 25 | 16 | 80 | 17,5 | 135 | 右侧 | | | 根据要求 | |
|
|
|
