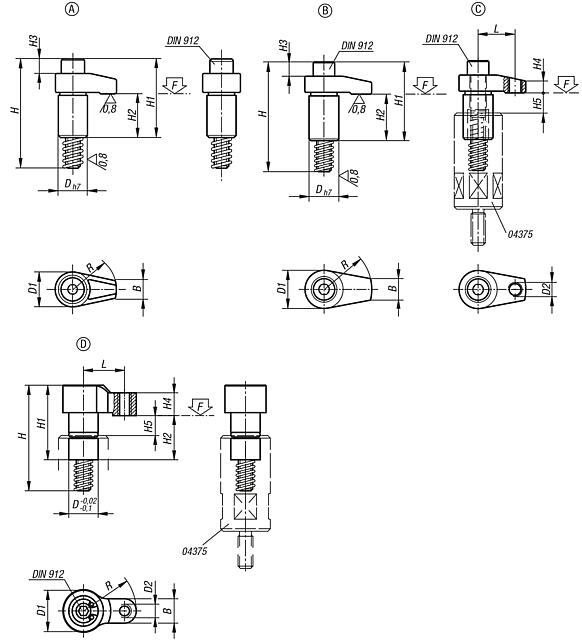

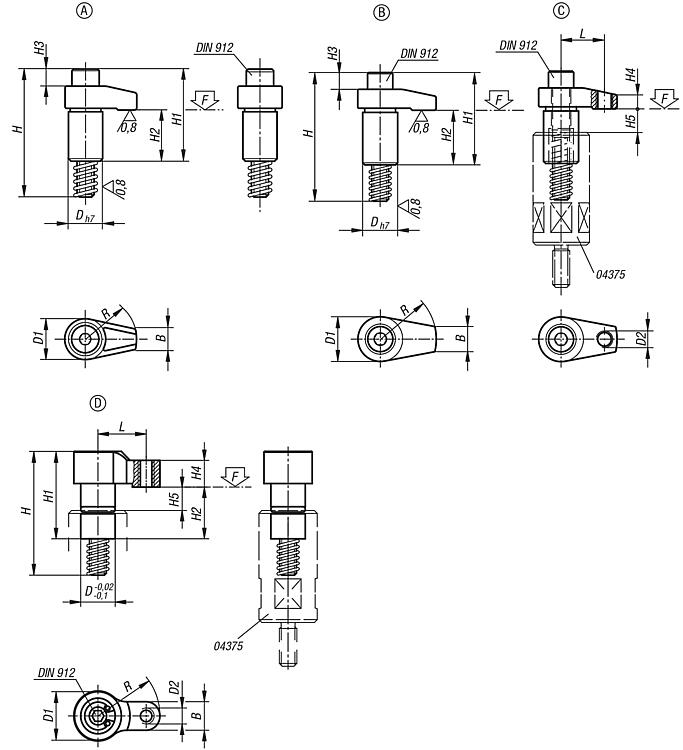

产品说明材料：调质钢，经调质处理。规格：A-C 型：经黑色氧化处理。轴径经打磨处理。
D 型：经黑色氧化处理提示：在指定的夹紧区域 (H5) 内适用指定的夹持力和拧紧扭矩。优点：紧凑型应用设计，亦适用于狭窄的空间
各种规格和尺寸附件：夹具夹板支架 04375。
夹具夹板支架 04379。
加高筒 04378。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

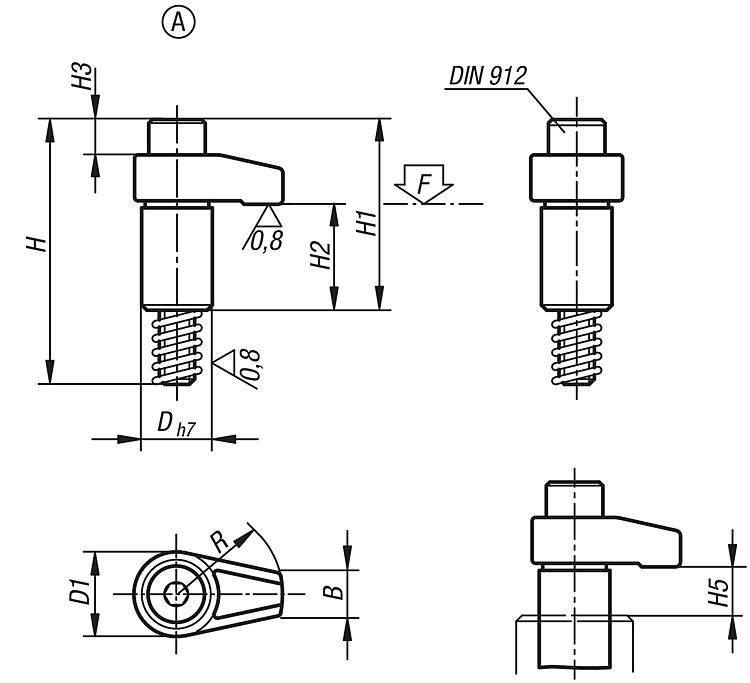

| 订货号 | 类型 | D
| D1 | H | H1 | H2 | H3 | H4 | H5
max.
夹紧范围 | B | R | 内六角螺栓
DIN 912 | 锁紧扭矩
max. Nm
| F max.
kN
| CAD | 配件 | 价格 | 订购 |
|---|
| 04372-110030 | A | 20 | 25 | 75 | 54 | 30 | 9 | 10 | 12 | 12 | 30 | M10x65 | 37,2 | 13 |  | | 根据要求 | | | 04372-110040 | A | 20 | 25 | 75 | 54 | 30 | 9 | 10 | 12 | 12 | 40 | M10x65 | 31,4 | 9,8 | | | 根据要求 | |
|

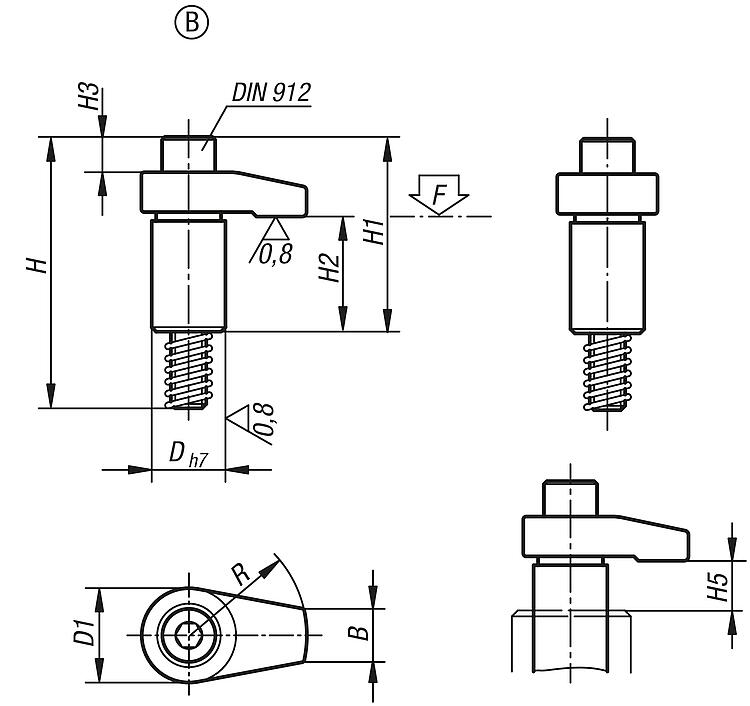

| 订货号 | 类型 | D
| D1 | H | H1 | H2 | H3 | H4 | H5
max.
夹紧范围 | B | R | 内六角螺栓
DIN 912 | 锁紧扭矩
max. Nm
| F max.
kN
| CAD | 配件 | 价格 | 订购 |
|---|
| 04372-208020 | B | 18 | 22 | 58 | 37 | 23 | 2 | 7 | 10 | 10 | 20 | M8x50 | 37,2 | 13,6 | | | 根据要求 | | | 04372-208025 | B | 18 | 22 | 58 | 37 | 23 | 2 | 7 | 10 | 10 | 25 | M8x50 | 32,3 | 10,9 | | | 根据要求 | | | 04372-208030 | B | 18 | 22 | 58 | 37 | 23 | 2 | 7 | 10 | 10 | 30 | M8x50 | 29,4 | 9 | | | 根据要求 | | | 04372-212040 | B | 25 | 32 | 92 | 66 | 39 | 11 | 12 | 15 | 18 | 40 | M12x80 | 58,8 | 17,5 | | | 根据要求 | | | 04372-212050 | B | 25 | 32 | 92 | 68 | 39 | 11 | 12 | 15 | 18 | 50 | M12x80 | 49 | 14 | | | 根据要求 | | | 04372-212060 | B | 25 | 32 | 92 | 68 | 39 | 11 | 12 | 15 | 18 | 60 | M12x80 | 45,1 | 11,6 | | | 根据要求 | | | 04372-216040 | B | 32 | 36 | 101 | 75 | 39 | 15 | 15 | 15 | 22 | 40 | M16x85 | 166,6 | 37,9 | | | 根据要求 | | | 04372-216050 | B | 32 | 36 | 101 | 75 | 39 | 15 | 15 | 15 | 22 | 50 | M16x85 | 147 | 30,4 | | | 根据要求 | | | 04372-216060 | B | 32 | 36 | 101 | 75 | 39 | 15 | 15 | 15 | 22 | 60 | M16x85 | 127,4 | 25,2 | | | 根据要求 | |
|
|

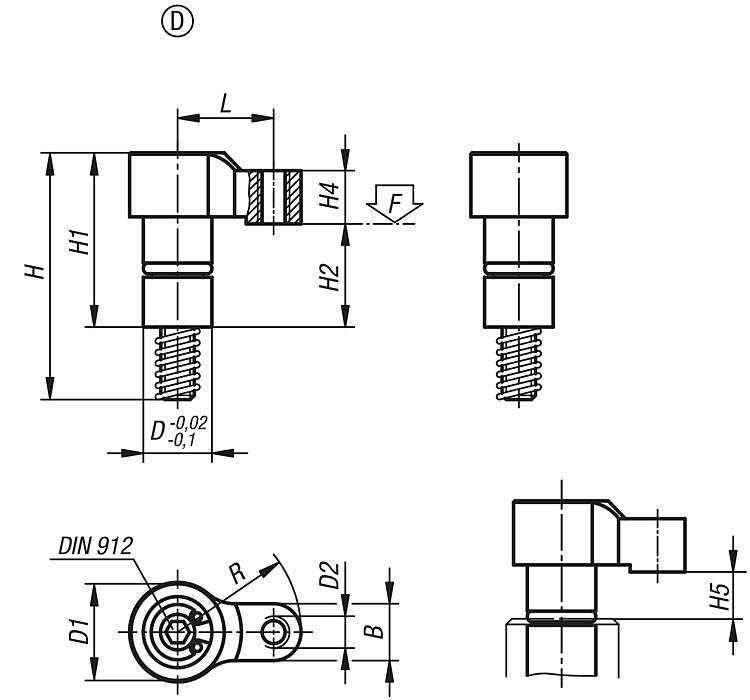

| 订货号 | 类型 | D
| D1 | D2 | H | H1 | H2 | H4 | H5
max.
夹紧范围 | B | L | R | 内六角螺栓
DIN 912 | 锁紧扭矩
max. Nm
| F
max. kN | CAD | 配件 | 价格 | 订购 |
|---|
| 04372-404118 | D | 10 | 14 | M4 | 37 | 24,5 | 14,5 | 7,5 | 3 | 8 | 14 | 18 | M4x30 | 2,7 | 2 | | | 根据要求 | | | 04372-406122 | D | 12 | 16 | M5 | 44 | 30,5 | 17,5 | 9,5 | 4 | 10 | 17 | 22 | M6x35 | 7 | 3,5 | | | 根据要求 | |
|
|
|
