PopisMateriál:Základní těleso z hliníku. Hřídel z nerezové oceli.Provedení: Základní těleso s tvrdým povlakem.Upozornění:Otočné držáky rychloupínače lze bez použití nářadí namontovat na základní rychloupínače, základové desky nebo polohovací stoly a kombinovat je a spojovat se všemi výrobky s držáky rychloupínače.
Držák rychloupínače je otočný. Rozsah otáčení je 360° plynule. Na místě se upevňuje pomocí šroubu s rýhováním. Nastavení úhlu se měří s přesností na 2°.Příslušenství:Základové desky 34031. Polohovací stoly 34031-05. Základní držák rychloupínače33227-05. Základní držák rychloupínače 34006. Základní držák rychloupínače 34021. Křížové stoly 34031-10. Držák rychloupínače s úhlovým prvkem 33227-10, otočný. Držák rychloupínače s úhlovým prvkem, otočný 34007. Přesný svěrák 33225-5003511.. Přesný středicí upínač 34010. Adaptér 33225-20.
Přesné tříčelisťové sklíčidlo 34011. Adaptér 33226-05. Jehlové opěrky 33227. Sklíčidlo pro malé díly 34012. Magnetické prizmy 34013. Prizmy s pružinovým upínačem / přidržovačem 34013-05. Prizmy 34013-10.Odkaz na výkres:

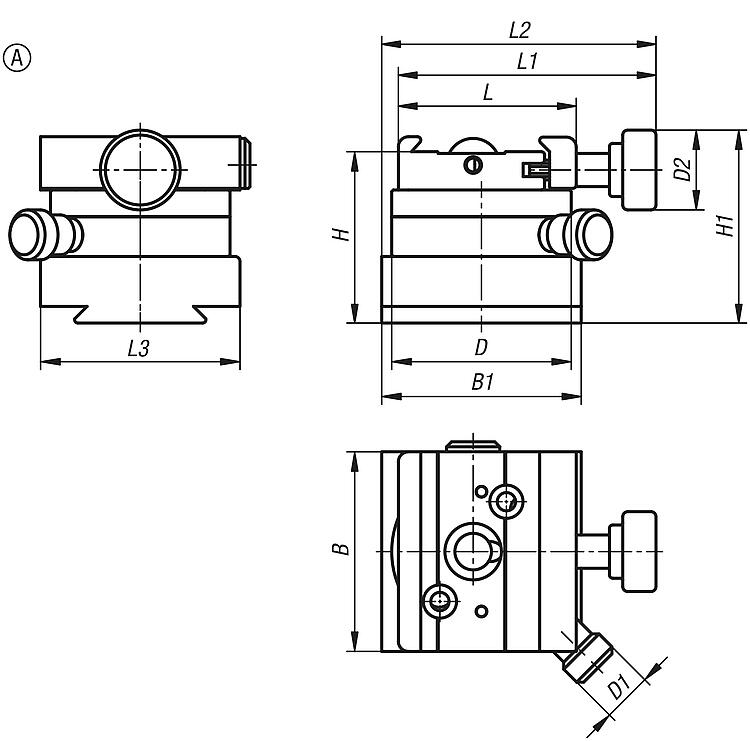

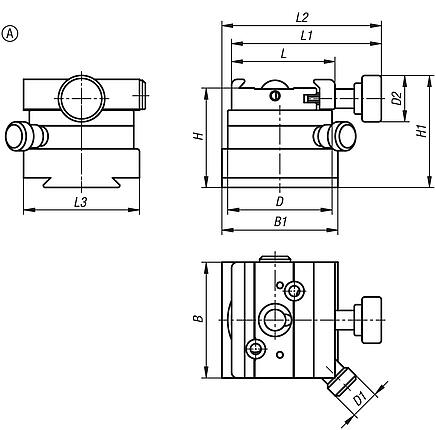

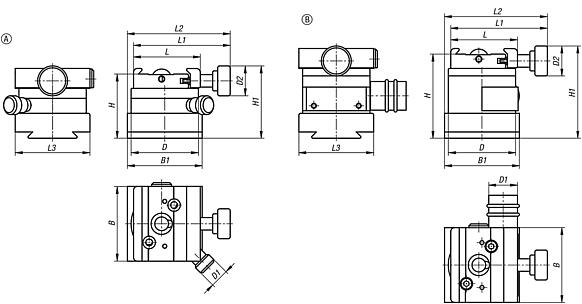

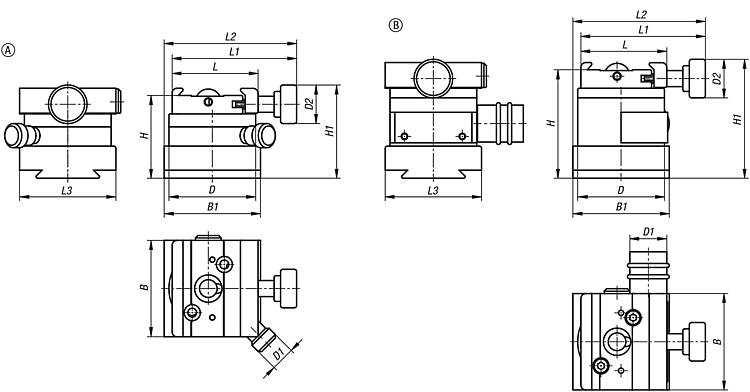

Provedení A: s 90° zaskočením provedení B: s jemným nastavením
Zvláštnost:
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
