33227-10Držák rychloupínače z hliníku s úhlovým prvkem |
zpět |
|
|
PopisMateriál:Základní těleso z hliníku.
Komponenty z nerezové oceli.Provedení: Základní těleso s tvrdým povlakem.
Komponenty bez povrchové úpravy.Upozornění:Úhlové prvky rychloupínače lze bez použití nářadí namontovat na základní rychloupínače, základové desky nebo polohovací stoly a kombinovat je a spojovat se všemi výrobky s držáky rychloupínače.Příslušenství:Základové desky 34031.
Polohovací stoly 34031-05
Základní držák rychloupínače33227-05.
Základní držák rychloupínače 34006.
Základní držák rychloupínače 34021.
Křížové stoly 34031-10.
Držák rychloupínače s úhlovým prvkem, otočný 34007.
Držák rychloupínače, otočný 34007-02.
Přesný svěrák 33225-5003511.
Přesný středicí upínač 34010.
Adaptér 33225-20.
Přesné tříčelisťové sklíčidlo 34011.
Adaptér 33226-05.
Jehlové opěrky 33227.
Sklíčidlo pro malé díly 34012.
Magnetické prizmy 34013.
Prizmy s pružinovým upínačem / přidržovačem 34013-05.
Prizmy 34013-10.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

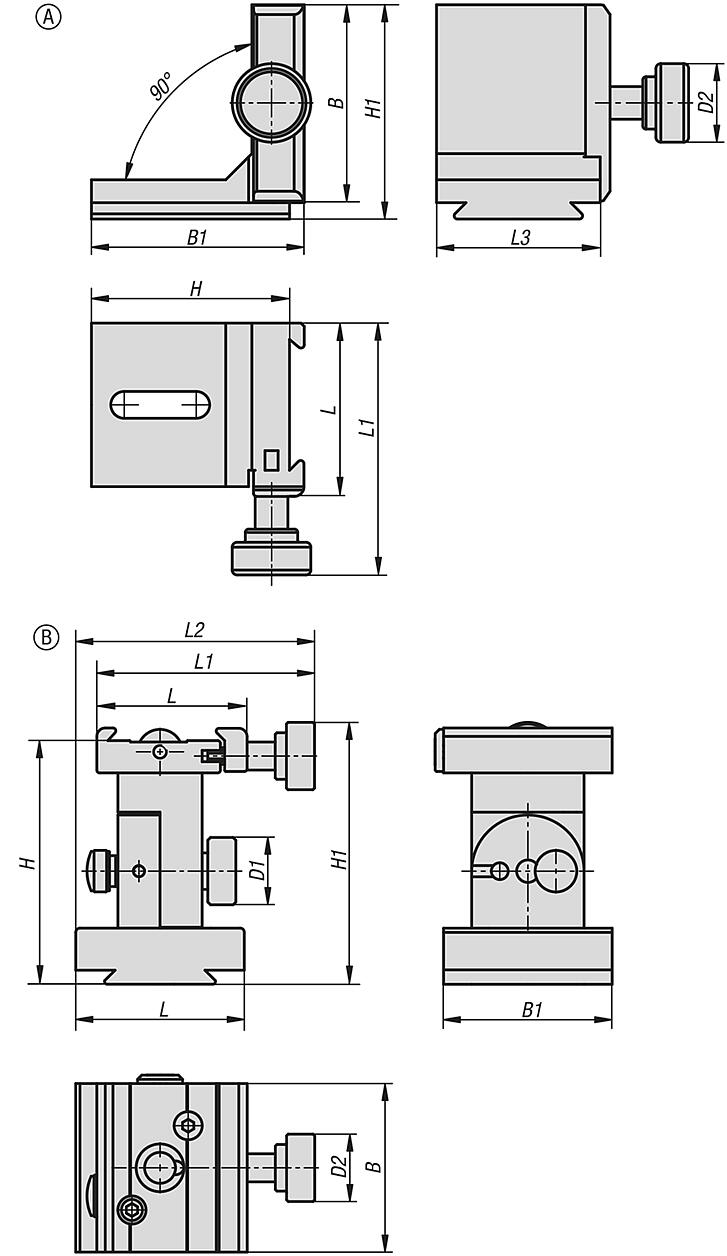

Výkresy (celkový přehled) |

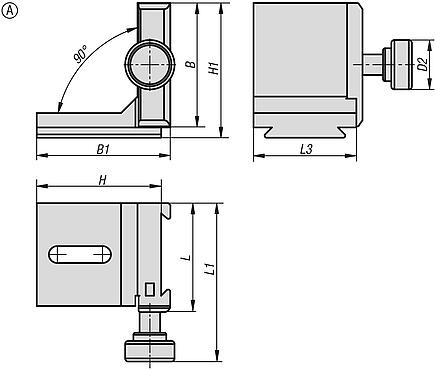

Držák rychloupínače z hliníku s úhlovým prvkem, provedení A, pevný |
více informací |
| Objednací číslo | Provedení | Typ provedení | B
| D2 | H | L | L1 | CAD | Přís. | Cena | Objednat |
|---|
| 33227-10-0 | A | pevné | 60,5 | 24 | 60,5 | 53,5 | 77 |  | | 367,91 € | |
|

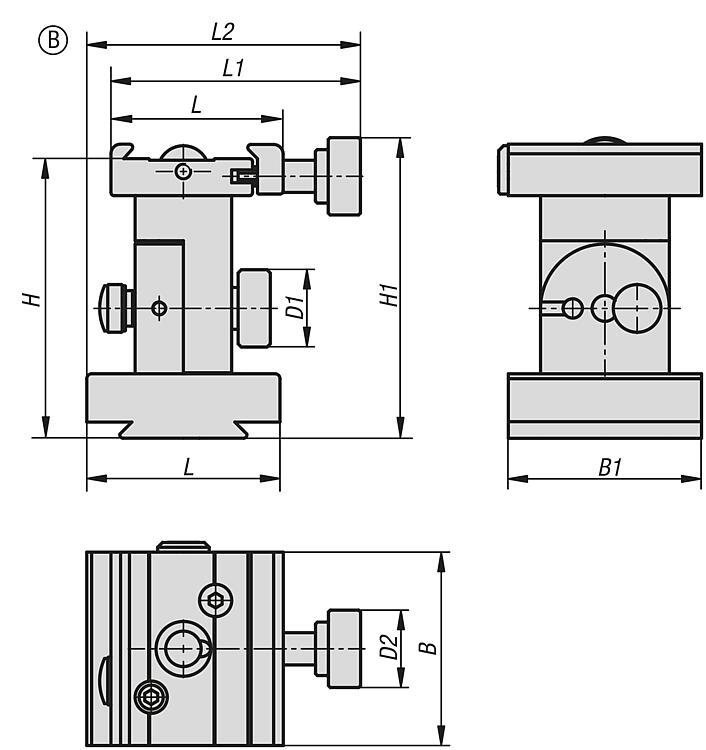

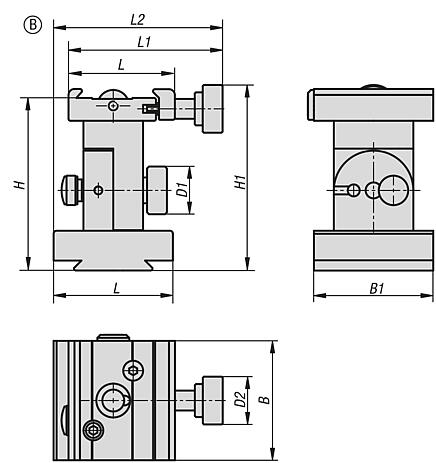

Držák rychloupínače z hliníku s úhlovým prvkem, provedení B, nastavitelné |
více informací |
| Objednací číslo | Provedení | Typ provedení | B
| D1 | D2 | H | L | L1 | L2 | CAD | Přís. | Cena | Objednat |
|---|
| 33227-10-1 | B | nastavitelné | 60 | 24 | 24 | 86,8 | 53,5 | 77,5 | 85 | | | 676,38 € | |
|
Držák rychloupínače z hliníku s úhlovým prvkem, provedení C, kompaktní, nastavitelné |
více informací |
| Objednací číslo | Provedení | Typ provedení | B
| B1 | D1
| D2 | H | H1 | L | L1 | L2 | L3 | L4 | CAD | Přís. | Cena | Objednat |
|---|
| 33227-10-2 | C | kompaktní, nastavitelný | 60 | 80 | 15 | 24 | 36,5 | 43,1 | 53,5 | 77,5 | 82,5 | 60 | 98 | | | 495,40 € | |
|
|
| Rychlá objednávka / zkontrolovat dostupnostPřímé objednání zboží nebo kontrola dostupnosti.zobrazit |
|
