33227-05Základní držák rychloupínače z hliníku |
zpět |
|
|
PopisMateriál:Základní těleso z hliníku.
Upevnění z nerezové oceli.
Upevňovací šroub z oceli.Provedení: Základní těleso s tvrdým povlakem.
Upevnění, bez povrchové úpravy.
Upevňovací šroub, pozinkovaný.Upozornění:Držáky rychloupínače slouží jako základ rychlovýměnného systému. Držáky rychloupínače lze namontovat přímo na stůl stroje nebo základní desku pomocí otvoru se závitem. Držáky rychloupínače lze připojit k adaptérům nebo úhlovým prvkům bez použití nářadí.
Držák rychloupínače je k dispozici také bez mezidesky.Příslušenství:Držák rychloupínače s úhlovým prvkem 33227-10.
Držák rychloupínače s úhlovým prvkem, otočný 34007.
Držák rychloupínače, otočný 34007-02.
Přesný svěrák 33225-5003511.
Přesný středicí upínač 34010.
Adaptér 33225-20.
Přesné tříčelisťové sklíčidlo 34011.
Adaptér 33226-05.
Jehlové opěrky 33227.
Sklíčidlo pro malé díly 34012.
Magnetické prizmy 34013.
Prizmy s pružinovým upínačem / přidržovačem 34013-05.
Prizmy 34013-10.
Upínací desky 34032.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

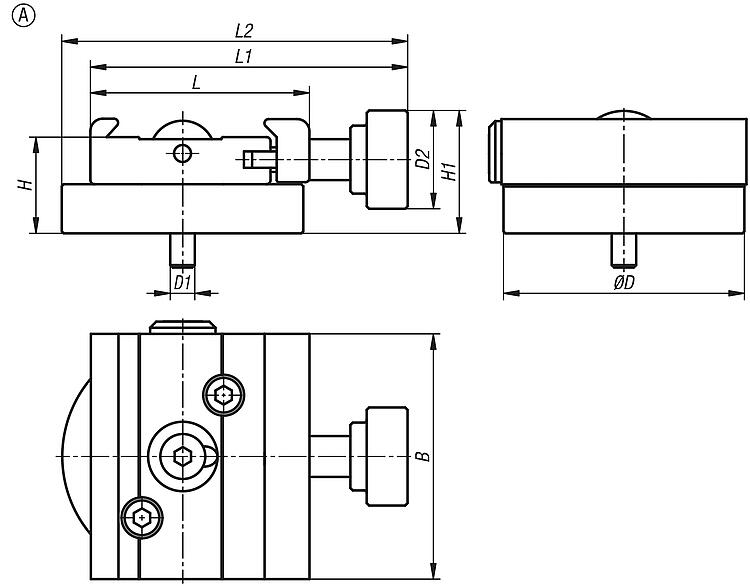

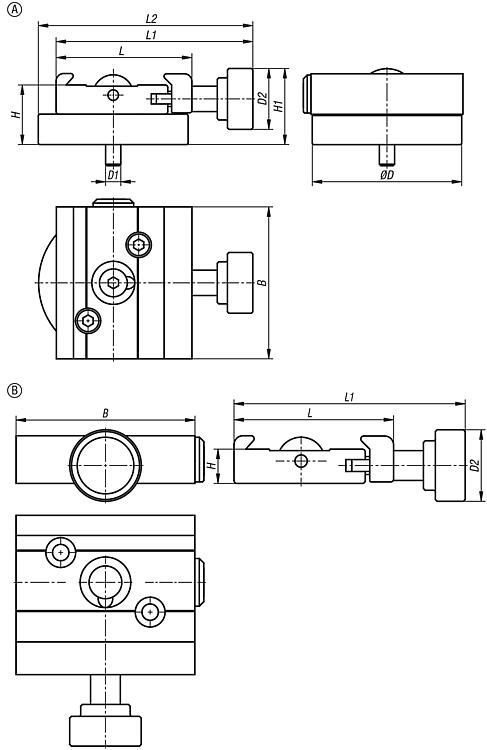

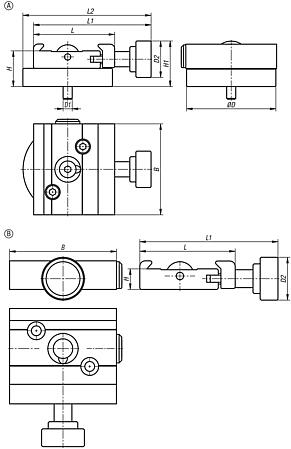

Výkresy (celkový přehled) |

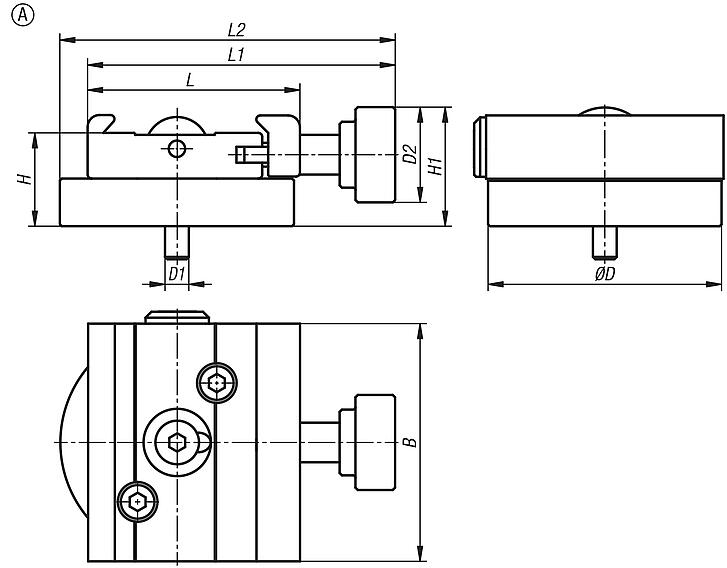

| Objednací číslo | Provedení | Typ provedení | B
| D | D1 | D2 | H | H1 | L | L1 | L2 | CAD | Přís. | Cena | Objednat |
|---|
| 33227-05-105 | A | s upevňovacím šroubem | 60 | 59 | M5 | 24 | 23,5 | 30 | 53,5 | 77,5 | 84,5 |  | | 229,23 € | | | 33227-05-106 | A | s upevňovacím šroubem | 60 | 59 | M6 | 24 | 23,5 | 30 | 53,5 | 77,5 | 84,5 | | | 229,23 € | | | 33227-05-108 | A | s upevňovacím šroubem | 60 | 59 | M8 | 24 | 23,5 | 30 | 53,5 | 77,5 | 84,5 | | | 229,23 € | | | 33227-05-110 | A | s upevňovacím šroubem | 60 | 59 | M10 | 24 | 23,5 | 30 | 53,5 | 77,5 | 84,5 | | | 229,23 € | | | 33227-05-112 | A | s upevňovacím šroubem | 60 | 59 | M12 | 24 | 23,5 | 30 | 53,5 | 77,5 | 84,5 | | | 229,23 € | |
|

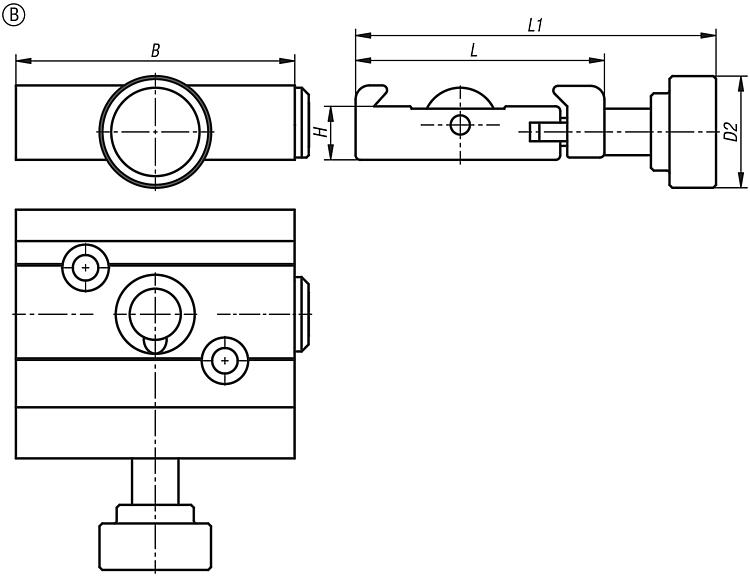

| Objednací číslo | Provedení | Typ provedení | B
| D2 | H | L | L1 | CAD | Přís. | Cena | Objednat |
|---|
| 33227-05-0 | B | bez upevňovacího šroubu | 60 | 24 | 11,5 | 53,5 | 77,5 | | | 175,47 € | |
|
|
