34024-01Ocelové hroty pro pinoly s výškou hrotu 12 mm |
zpět |
|
|
PopisMateriál:Ocel.Provedení: nitrokarbonizováno.Pokyny k objednání:Jednotl.Upozornění:Hroty vhodné pro pinoly 34024.
Drážky v provedení C a provedení D umožňují měřit délku obrobku.
D min. a D max. se vztahují na měřený obrobek.Příslušenství:Pinoly 34024.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

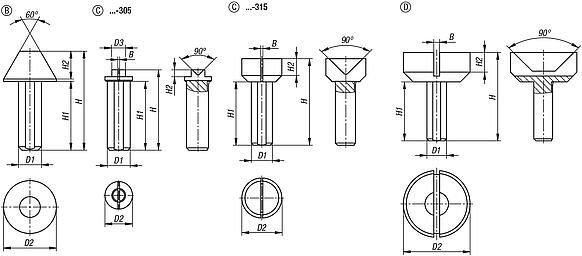

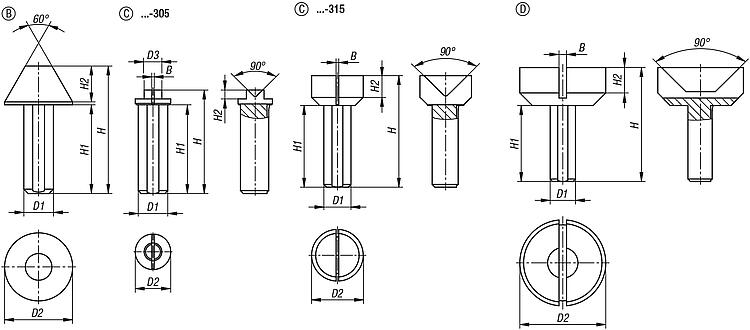

Výkresy (celkový přehled) |

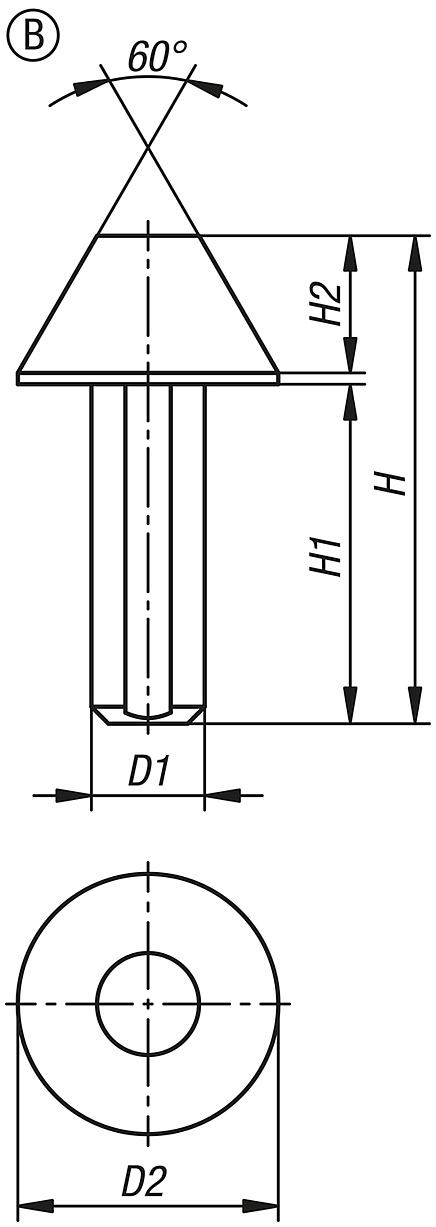

Ocelové hroty pro pinoly s výškou hrotu 12 mm, provedení B, zploštělé |
více informací |
| Objednací číslo | Provedení | Typ provedení | D
min. | D
max. | D1
| D2 | H | H1 | H2 | CAD | Přís. | Cena | Objednat |
|---|
| 34024-01-222 | B | zploštělý | 10 | 22 | 10 | 23 | 43,1 | 30 | 12,1 |  | | 117,69 € | |
|

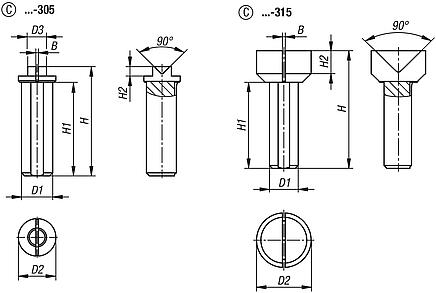

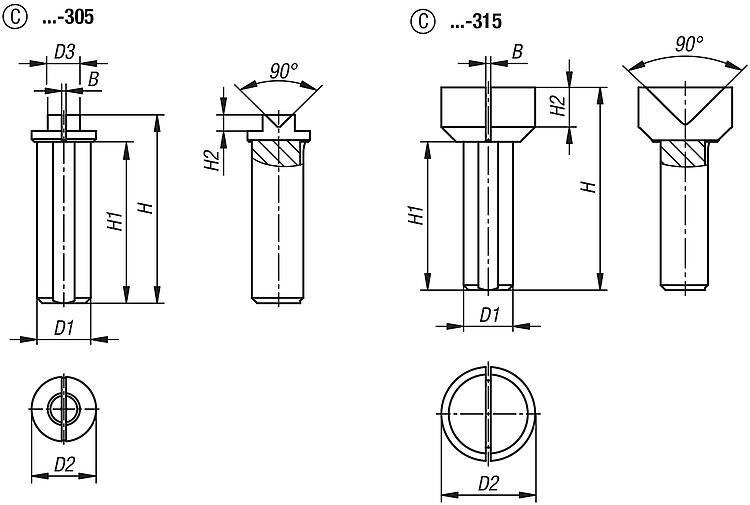

Ocelové hroty pro pinoly s výškou hrotu 12 mm, provedení C, dutý hrot |
více informací |
| Objednací číslo | Provedení | Typ provedení | B | D
min. | D
max. | D1
| D2 | D3 | H | H1 | H2 | CAD | Přís. | Cena | Objednat |
|---|
| 34024-01-305 | C | Dutý hrot | 0,3 | 0,5 | 5 | 10 | 12 | 6 | 35 | 30 | 3 | | | 243,59 € | | | 34024-01-315 | C | Dutý hrot | 1 | 2 | 15 | 10 | 19 | - | 41 | 30 | 8 | | | 270,96 € | |
|

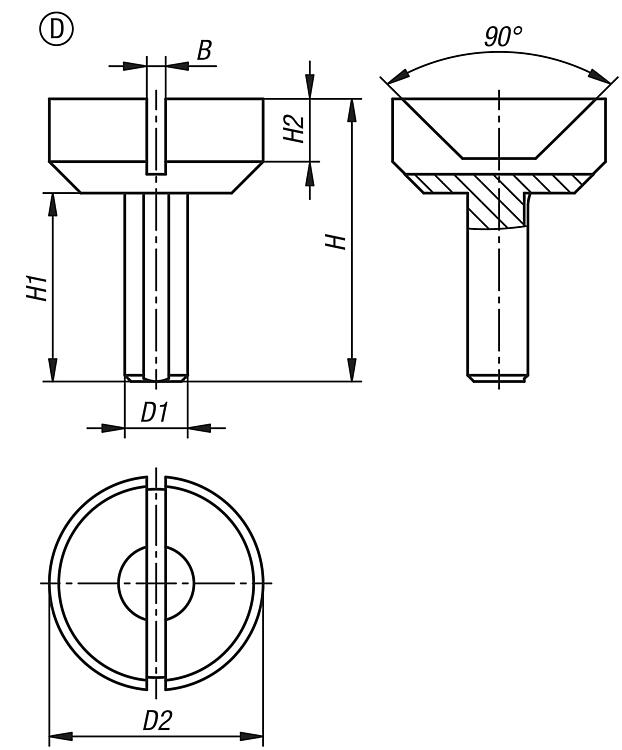

Ocelové hroty pro pinoly s výškou hrotu 12 mm, provedení D, dutý hrot, zploštělý |
více informací |
| Objednací číslo | Provedení | Typ provedení | B | D
min. | D
max. | D1
| D2 | H | H1 | H2 | CAD | Přís. | Cena | Objednat |
|---|
| 34024-01-430 | D | - | 3 | 14 | 30 | 10 | 34 | 45 | 30 | 10 | | | 284,65 € | |
|
|
