Magnety kruhové (válcové upínače) z SmCo
09067

Magnety kruhové (válcové upínače) z SmCo

zpět

Popis zboží/obrázky produktu

PopisMateriál:Pouzdro mosazné.
Jádro magnetu SmCo.
Upozornění:Hladké provedení, stíněný systém. Průměr „D" broušen s tolerancí zalícování h6. SmCo válcové magnety nesmějí být v žádném případě zalisovány do železa, protože se přitom v důsledku magnetického zkratu snižuje adhezní síla. Upínací magnety SmCo jsou vhodné především pro přímé použití v bodových svářečkách, protože nedochází k jejich odmagnetování

Bez snížení adhezní síly lze válcové magnety zkrátit o míru "H1".

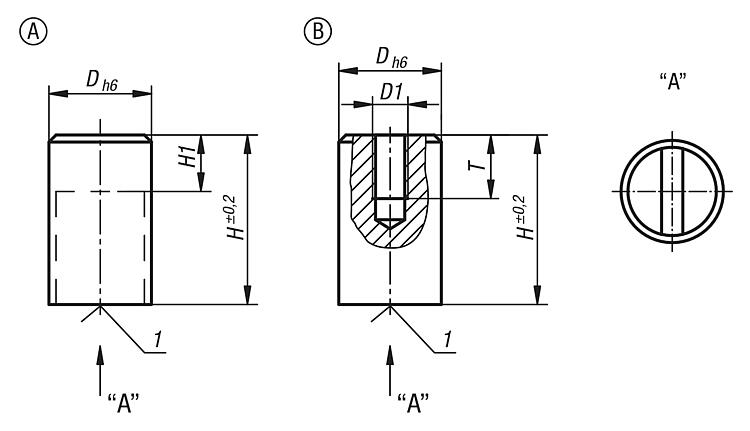

Pracovní teplotamax. 200 °C.Odkaz na výkres:
1) Přítlačná plocha
Zvláštnost:
RoHS
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 09067 Magnety kruhové (válcové upínače) z SmCo 135 kB
 Technické údaje magnetů 117 kB

Výkresy (celkový přehled)

Magnety kruhové (válcové upínače) z SmCo

Magnety válcové z SmCo, provedení A

více informací

Výkresy

Magnety válcové z SmCo, provedení A

Výběr/filtr zboží

Objednací čísloProvedeníD

HH1Přídržná
síla
N
Odstup od
železného
ostění/mm
CADPřís.CenaObjednat
09067-01A6201081,5 8,98 €
09067-03A82010221,5 10,53 €
09067-05A10208402 12,10 €
09067-07A13206602,5 14,13 €
09067-09A162021253 15,82 €
09067-11A202552504 18,32 €
09067-13A253574005 38,48 €
09067-15A32404,56006 73,93 €

Magnety válcové z SmCo, provedení B

více informací

Výkresy

Magnety válcové z SmCo, provedení B

Výběr/filtr zboží

Objednací čísloProvedeníD

D1HTPřídržná
síla
N
Odstup od
železného
ostění/mm
CADPřís.CenaObjednat
09067-02B6M320581,5 4,53 €
09067-04B8M3205221,5 5,13 €
09067-06B10M4207402 6,16 €
09067-08B13M4207602,5 7,85 €
09067-10B16M42581253 10,75 €
09067-12B20M62562504 15,57 €
09067-14B25M63584005 32,43 €
09067-16B32M64066006 58,49 €
