Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží
PopisMateriál:Korpus ze zušlechtěné oceli, kulička z oceli na valivá ložiska 1.3505.Provedení: Korpus kalen, kulička tvrzena (50 - 55 HRC).Upozornění:Výkyvné opěrky je možné využít jako zarážky, opěrky a tlačné prvky při výrobě přípravků. Lze je také zabudovat ve stávajících upínacích komponentách, jako např. Upínací prvek "arness".

Kulička je jištěna proti protočení.
Odkaz na výkres:

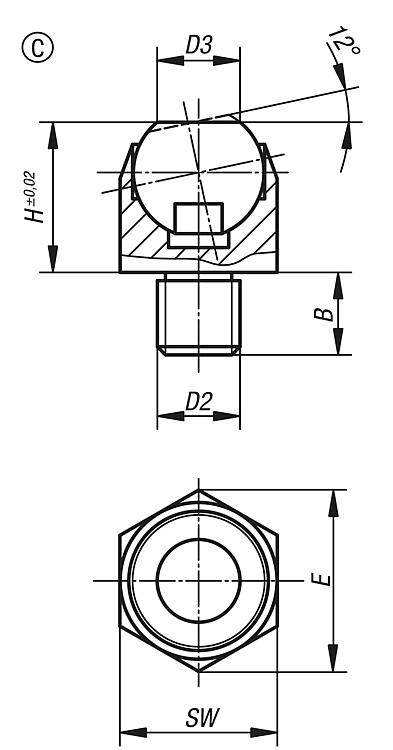

Provedení C: s vnějším závitem, kulička zploštělá, rovná opěrná plocha

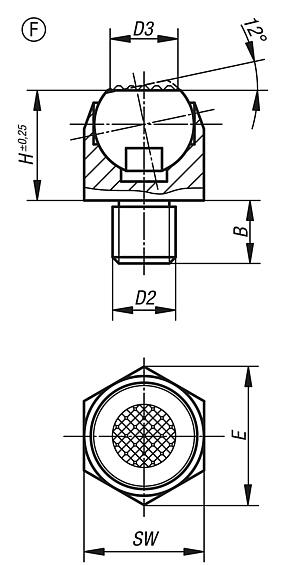

Provedení F: s vnějším závitem, kulička zploštělá, rýhovaná
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 02080 Výkyvné opěrky s úhlem vychýlení 12° 186 kB

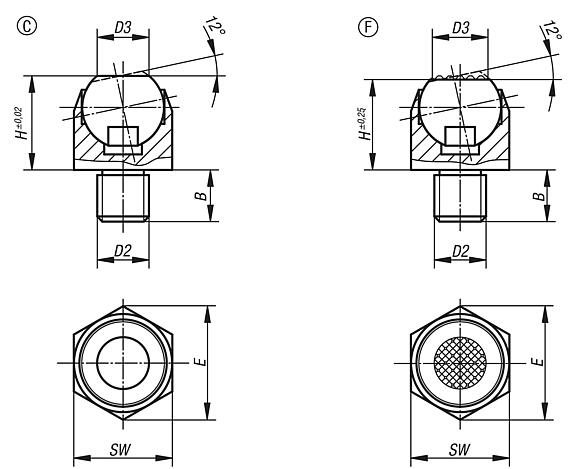

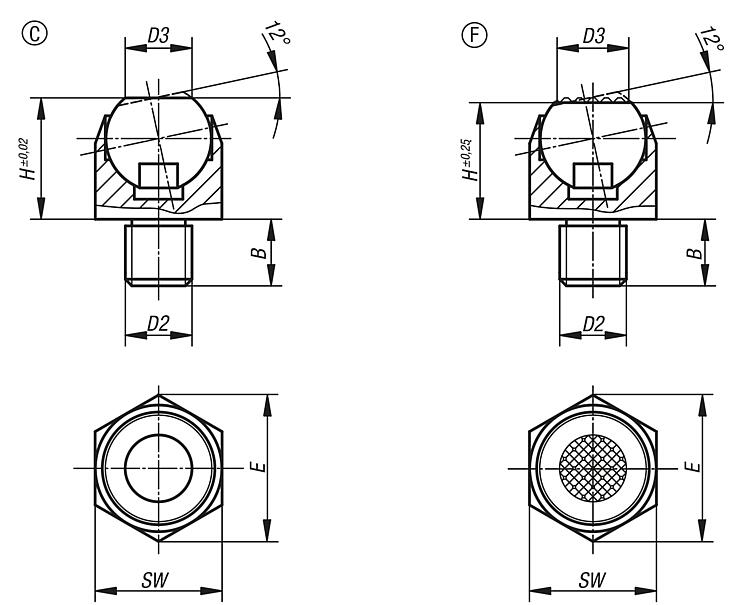

Výkresy (celkový přehled)

Výkyvné opěrky  s úhlem vychýlení 12°

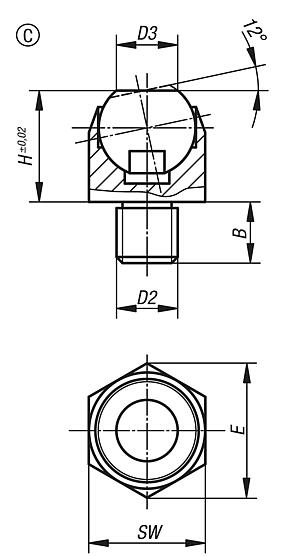

Výkyvné opěrky, úhel vychýlení 12°, provedení C, s vnějším závitem, kulička zploštělá, rovinná

více informací

Výkresy

Výkyvné opěrky, úhel vychýlení 12°, provedení C, s vnějším závitem, kulička zploštělá, rovinná

Výběr/filtr zboží

Objednací čísloProvedeníDD1HH1Ø kuličkySWZatížitelnost
max. kN (jen při
statickém zatížení)
CADPřís.CenaObjednat
02080-106CM66,7137101310 20,01 €
02080-108CM86,7138101310 24,73 €
02080-110CM10101810161925 27,93 €
02080-112CM12101812161925 27,93 €
02080-116CM16202716243090 38,25 €
02080-120CM20202720243090 49,82 €

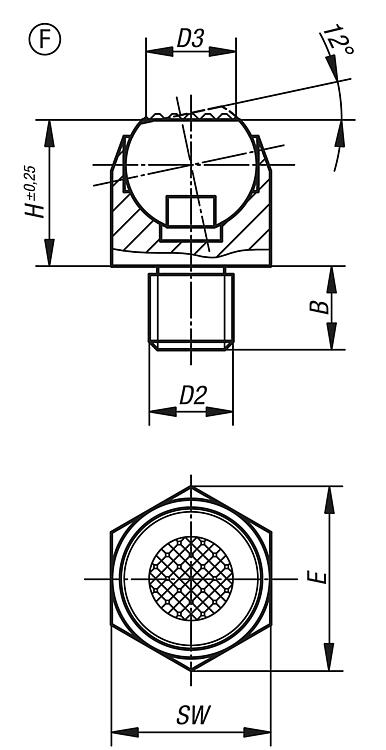

Výkyvné opěrky, úhel vychýlení 12°, provedení F, s vnějším závitem, kulička zploštělá, s rýhováním

více informací

Výkresy

Výkyvné opěrky, úhel vychýlení 12°, provedení F, s vnějším závitem, kulička zploštělá, s rýhováním

Výběr/filtr zboží

Objednací čísloProvedeníDD1HH1Ø kuličkySWZatížitelnost
max. kN (jen při
statickém zatížení)
CADPřís.CenaObjednat
02080-306FM66,7137101310 25,02 €
02080-308FM86,7138101310 25,40 €
02080-310FM10101810161925 36,24 €
02080-312FM12101812161925 36,24 €
02080-316FM16202716243090 43,98 €
02080-320FM20202720243090 49,82 €
