02001Výkyvné opěrky úhel vychýlení 14° a 20° |
zpět |
|
|
PopisMateriál:Korpus z oceli.
Kulička z nerezavějící a kyselinovzdorné oceli.
Provedení M s vložkou z tvrdokovu.Provedení: Korpus brynýrovaný, kulička bez povrchové úpravy.Upozornění:Výkyvné opěrky je možné využít k podpírání a upínání neobrobených i obrobených dílů. Své využití nalézají jako zarážky, opěrky a tlačné prvky při výrobě nástrojů a přípravků.
Patent přihlášen.
Do závitu D3 je možné našroubovat nebo nalepit závitové čepy nebo šrouby. Tak je možné jednoduše získat výkyvnou opěrku s vnějším závitem.
Kulička je jištěna proti protočení.Přednosti:- Výkyvná opěrka je otočná.
- Zachycení velkých zatěžovacích sil.
- Namontovaný O-kroužek zabraňuje vniknutí cizích částic. Tím je zaručena bezpečná funkce.Odkaz na výkres:Provedení C: Kulička zploštělá, rovná
Provedení M: Kulička zploštělá, s vroubkováním z tvrdého kovu StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

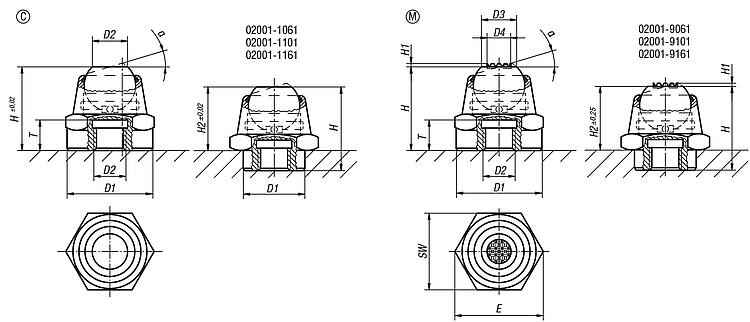

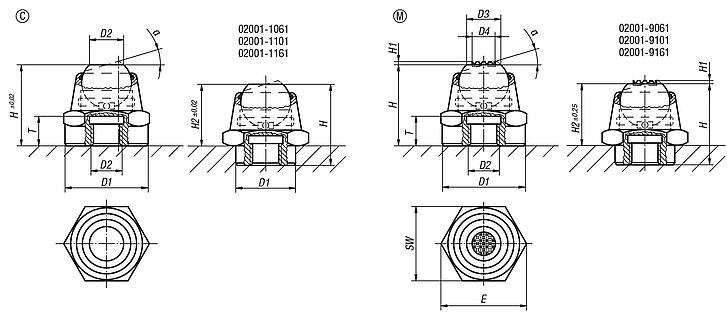

Výkresy (celkový přehled) |

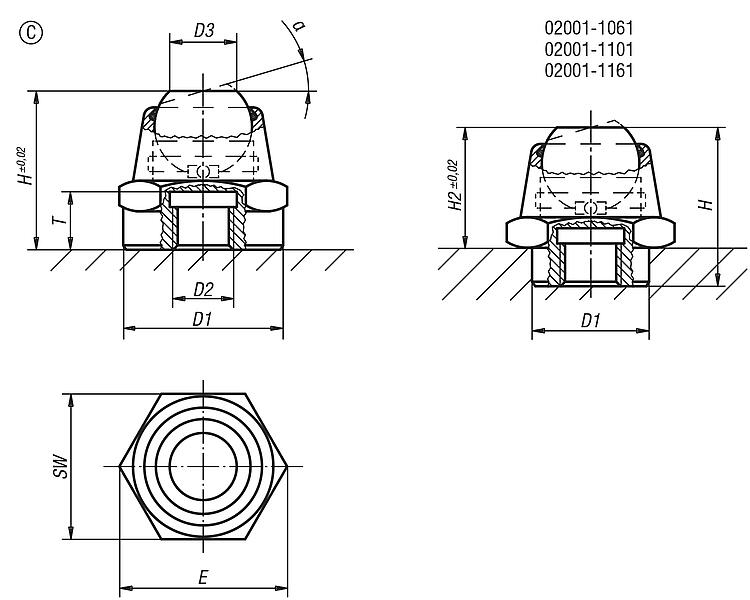

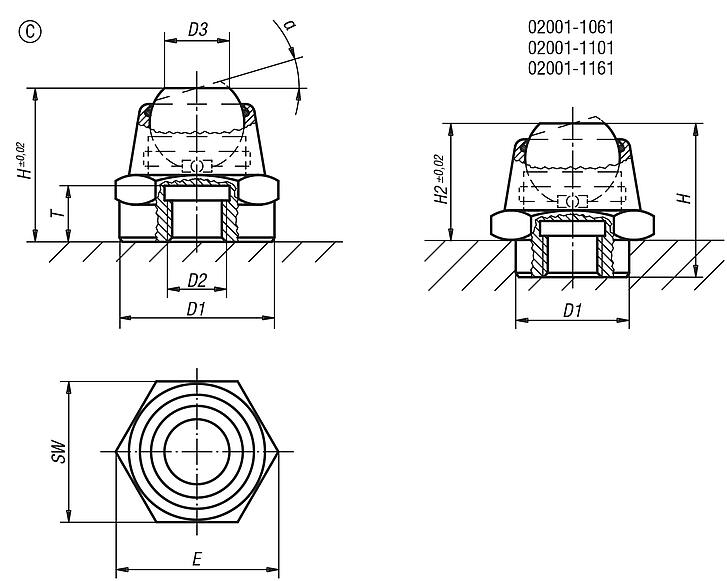

Výkyvné opěrky, úhel vychýlení 14° a 20°, provedení C, kulička zploštělá, rovinná |
více informací |
| Objednací číslo | Provedení | α | D1 | D2 | D3 | L | L1 | L3 | E | SW | Ø kuličky | Zatížitelnost
max. kN (jen při
statickém zatížení) | CAD | Přís. | Cena | Objednat |
|---|
| 02001-1061 | C | 14° | 12 | 7 | M6 | 17,5 | 6 | 12,5 | 19,6 | 17 | 10 | 14 |  | | 48,28 € | | | 02001-106 | C | 14° | 16 | 7 | M6 | 17,5 | 6 | - | 19,6 | 17 | 10 | 14 | | | 48,37 € | | | 02001-108 | C | 20° | 22 | 11 | M8 | 26 | 9 | - | 27,7 | 24 | 16 | 34 | | | 48,37 € | | | 02001-1101 | C | 20° | 18 | 11 | M10 | 26 | 9 | 20 | 27,7 | 24 | 16 | 34 | | | 63,97 € | | | 02001-110 | C | 20° | 22 | 11 | M10 | 26 | 9 | - | 27,7 | 24 | 16 | 34 | | | 64,03 € | | | 02001-112 | C | 20° | 22 | 11 | M12 | 26 | 9 | - | 27,7 | 24 | 16 | 34 | | | 64,03 € | | | 02001-1161 | C | 20° | 26 | 18 | M16 | 40 | 15 | 30 | 41,6 | 36 | 25 | 90 | | | 88,30 € | | | 02001-116 | C | 20° | 34 | 18 | M16 | 40 | 15 | - | 41,6 | 36 | 25 | 90 | | | 88,04 € | | | 02001-120 | C | 20° | 34 | 18 | M20 | 40 | 15 | - | 41,6 | 36 | 25 | 90 | | | 88,04 € | |
|

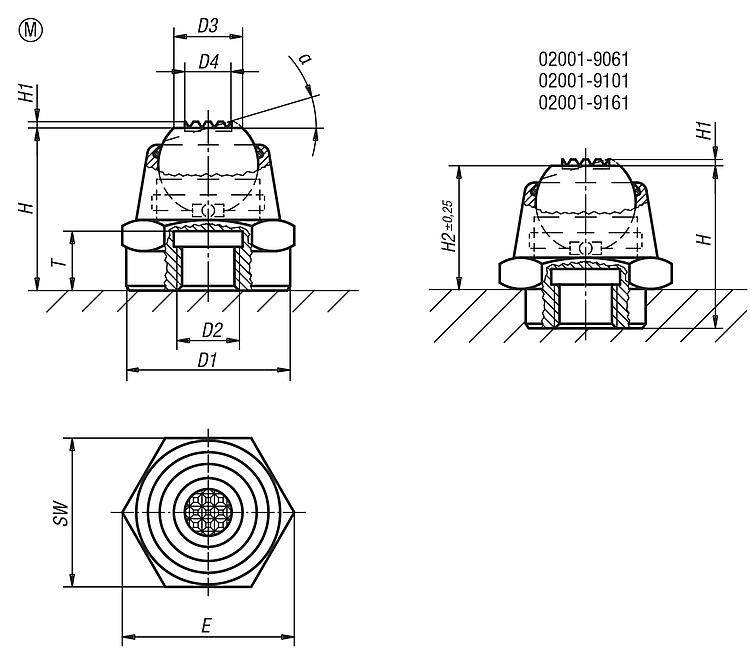

Výkyvné opěrky, úhel vychýlení 14° a 20°, provedení M, kulička zploštělá, s vroubkováním z tvrdého kovu |
více informací |
| Objednací číslo | Provedení | α | D1 | D2 | D3 | D4 | L | L1 | L2 | L3 | E | SW | Ø kuličky | Zatížitelnost
max. kN (jen při
statickém zatížení) | CAD | Přís. | Cena | Objednat |
|---|
| 02001-9061 | M | 14° | 12 | 7 | M6 | 5 | 17,5 | 6 | 0,6 | 12,5 | 19,6 | 17 | 10 | 14 | | | 65,49 € | | | 02001-906 | M | 14° | 16 | 7 | M6 | 5 | 17,5 | 6 | 0,6 | - | 19,6 | 17 | 10 | 14 | | | 65,37 € | | | 02001-908 | M | 20° | 22 | 11 | M8 | 7,5 | 26 | 9 | 0,8 | - | 27,7 | 24 | 16 | 34 | | | 65,37 € | | | 02001-9101 | M | 20° | 18 | 11 | M10 | 7,5 | 26 | 9 | 0,8 | 20 | 27,7 | 24 | 16 | 34 | | | 84,46 € | | | 02001-910 | M | 20° | 22 | 11 | M10 | 7,5 | 26 | 9 | 0,8 | - | 27,7 | 24 | 16 | 34 | | | 84,09 € | | | 02001-912 | M | 20° | 22 | 11 | M12 | 7,5 | 26 | 9 | 0,8 | - | 27,7 | 24 | 16 | 34 | | | 84,09 € | | | 02001-9161 | M | 20° | 26 | 18 | M16 | 13 | 40 | 15 | 0,9 | 30 | 41,6 | 36 | 25 | 90 | | | 109,03 € | | | 02001-916 | M | 20° | 34 | 18 | M16 | 13 | 40 | 15 | 0,9 | - | 41,6 | 36 | 25 | 90 | | | 109,00 € | | | 02001-920 | M | 20° | 34 | 18 | M20 | 13 | 40 | 15 | 0,9 | - | 41,6 | 36 | 25 | 90 | | | 109,00 € | |
|
|
